ゴーストタッチを部品交換だけで終わらせない
PCAPタッチパネルのノイズ・誤動作・接地対策
PCAPの誤動作は、センサー単体だけでなく、LCD、電源、筐体、接地、FPC、USB経路、ファームウェアの相互作用で発生します。再現条件を固定し、変数を一つずつ切り分けます。
- 症状を再現
- ノイズ経路を分離
- 最終筐体で回帰試験
技術上の要点
PCAPが誤動作するとき、最初に何を確認しますか？
まず症状、発生頻度、電源状態、接触の有無を記録し、センサーを絶縁面で単体確認します。その後、LCD、電源、接地、筐体、ケーブルを一つずつ戻して原因経路を絞ります。
- ゴースト、座標飛び、無反応を区別
- LCD OFF／ONと電源変更を比較
- グランドを増やす前に経路と電位差を確認
再現と切り分け
センサー単体からシステムへ、条件を一つずつ戻す
最初に、発生時刻、場所、操作、電源、LCD状態、周辺設備を記録します。センサーは絶縁材料の上でテストし、導電性の台や通電中LCDへの不用意な接触を避けます。
単体で正常なら、LCD、コントローラ、電源、ホスト、筐体を順に接続します。複数条件を同時に変えず、症状が戻った時点の変更を記録します。
- 症状を動画・ログ・座標で保存
- 絶縁面でセンサー基準試験
- 一回の試験で変える条件は一つ

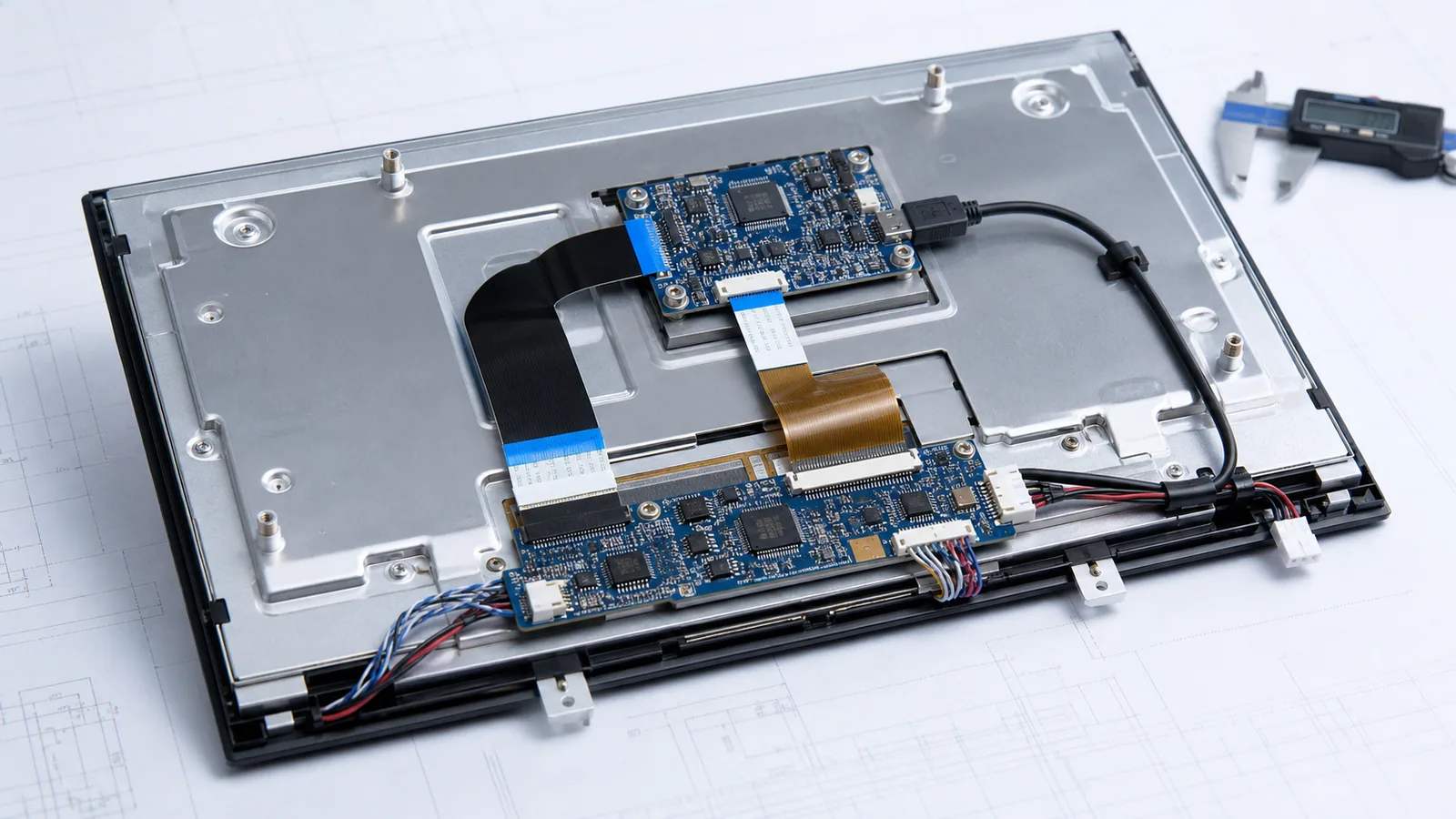

LCD・電源・ケーブル
強いノイズ源と高インピーダンスのタッチ経路を離す
LCD駆動、バックライト、スイッチング電源、モータ、インバータ、長いケーブルは、条件によってPCAPへ影響します。LCD OFF／ON、別電源、ケーブル位置の比較で相関を確認します。
FPCを鋭く折らず、可動しないよう固定し、高周波・大電力配線から距離を取ります。コネクタの接触、ピン定義、シールド終端も確認します。
- LCDとバックライトの状態を分けて比較
- 電源・USB・FPCの経路を写真で記録
- 長いFPCを固定し導電部との接触を防止
接地と最終組立
グランドは点数ではなく、連続性と経路で考える
LCD金属フレーム、タッチコントローラ、表示基板、筐体の接地状態はタッチ安定性に影響します。ただし、無計画に接地点を増やすとループや電位差が生じる可能性があります。装置全体の接地方針に合わせます。
金属ベゼルがセンサー領域へ入り込む、コントローラが金属へ不安定に接触する、締結後にFPC位置が変わるといった機構要因も確認します。対策後は最終筐体で全操作の回帰試験を行います。
- GND連続性と固定方法を確認
- 金属ベゼルとセンサー端部の距離を評価
- 対策後に手袋・水・端部操作も回帰試験
症状から逆引き
一度に複数条件を変えず、差分を記録する
ゴーストタッチ、座標飛び、無反応は同じ原因とは限りません。発生条件と比較試験を一対一で対応させます。
| 症状 | 最初の比較試験 | 確認する候補 |
|---|---|---|
| ゴーストタッチ | AC／DC電源、LCD ON／OFF、接地有／無を一条件ずつ比較 | 電源、LCDノイズ、GND、シールド |
| 座標飛び・端部不安定 | 筐体から外した状態と最終固定後を比較 | 金属近接、固定圧、接着幅、FPC経路 |
| 断続的な無反応 | ケーブル、コネクタ、USBポート、電源投入順を固定して再現 | ピン定義、電圧降下、通信、ESD後状態 |
| 手袋・湿潤時のみ不安定 | 乾燥基準と指定手袋／水状態を分離 | 感度、フィルタ、ガラス、接地、誤入力抑制 |
仕様確認
タッチパネル 誤動作 ノイズの設計入力と確認資料
タッチパネル 誤動作 ノイズの最終仕様は、対象モデルの資料、装置図面、実機評価、承認サンプルを照合して確定します。
| 区分 | 確認内容 | 必要な根拠・入力 |
|---|---|---|
| ゴーストタッチ | LCD、電源、接地、湿潤、金属部、設定 | LCD OFF／ONと別電源で相関を確認 |
| 座標飛び | FPC接触、ノイズ、接地、表示駆動 | ケーブル経路とコネクタを固定して比較 |
| 端部だけ反応不良 | ベゼル、開口、固定圧、センサー端部 | 筐体から外した状態と比較 |
| 無反応 | 電源、USB／I²C、ピン定義、ファームウェア | 信号・電源・認識を上流から確認 |
| 対策後に鈍い | フィルタ過多、感度低下、手袋条件 | 基準操作と誤入力を同じ表で再評価 |
確認手順
タッチパネル 誤動作 ノイズ：再現条件から検証まで
タッチパネル 誤動作 ノイズに関する図面、設定、サンプル、試験結果を同一リビジョンで管理します。
- 01
症状記録
現象、頻度、座標、電源、LCD、周辺設備を記録します。
- 02
基準試験
絶縁面でセンサー、コントローラ、既知の設定を確認します。
- 03
経路分離
LCD、電源、ホスト、筐体、ケーブルを順に接続します。
- 04
対策
接地、配線、固定、シールド、設定を原因に合わせて変更します。
- 05
回帰試験
通常操作、端部、手袋、水、温度、再起動後を確認します。
確認資料と適用範囲
タッチパネル 誤動作 ノイズの仕様記載を承認資料へ結び付ける
適用範囲を明確にするため、タッチパネル 誤動作 ノイズの試験条件、対象構成、資料名、リビジョン、量産基準を文書化します。
再現ログ
動画、座標、電源、LCD、装置状態を同時に記録します。
配線・接地図
FPC、USB、電源、金属部、GND経路を追跡します。
比較測定
LCD OFF／ON、別電源、筐体外／内で差を確認します。
回帰試験表
対策後の通常操作と境界条件を同じ版で残します。
FAQ
タッチパネル 誤動作 ノイズについてよくある質問
タッチパネル 誤動作 ノイズの適用範囲と、案件ごとに確認すべき条件を整理します。
グランド線を追加すれば誤動作は止まりますか？
追加だけで解決するとは限りません。既存のGND経路、電位差、シールド終端、筐体接触を確認し、装置全体の接地方針に合わせます。
コントローラ設定だけで対策できますか？
設定は有効な場合がありますが、LCD、電源、配線、金属部、接地が原因なら機構・電気対策も必要です。
センサー単体では正常なのに、組込み後に誤動作するのはなぜですか？
組込み後にLCDノイズ、固定圧、金属ベゼル、接地、FPC位置が加わるためです。筐体外と内を比較します。
ノイズ対策後にタッチが鈍くなりました。
フィルタや感度を変更しすぎた可能性があります。基準操作、手袋、端部、誤入力を同じ試験で再評価します。
解析に必要な情報は何ですか？
症状動画、発生条件、センサーとコントローラ型式、LCD、電源、接地、FPC・USB経路、筐体図、設定リビジョンをご提示ください。
