CPUを含まない産業用表示・入力ユニット
産業用タッチモニター｜15.6～32インチとOEM対応
LCD、タッチ、映像回路、タッチ接続、筐体を一体化し、装置への組込み方法と使用環境に合わせて構成します。コンピュータを内蔵するPanel PCとは役割を分け、必要なI/Oと機構条件を先に確認します。
- PCAP／抵抗膜
- Open Frame／Panel Mount
- 映像＋タッチI/O
製品定義
産業用タッチモニターは何を含みますか？
一般にLCD、タッチパネル、表示制御、タッチインターフェース、電源入力、筐体または組込みフレームを含む表示機器です。CPUやOSを内蔵する場合はPanel PCとして別に選定します。
- 画面サイズより先に取付けとI/Oを確認
- 前面IPと筐体全体のIPを区別
- 実機のLCD・電源・接地でタッチ評価
標準ラインアップ
実在する6サイズから、装置に近い基準構成を選ぶ
標準機で取付け・表示・I/Oの方向性を早く確認し、必要な項目だけOEM変更します。詳細値は公開中の英語製品ページと対象モデルの最新版仕様書を照合してください。
掲載値はEver GloryのYW01／YW02仕様書に基づく確認値です。※18.5型の温度範囲など、モデル固有値は承認仕様書で最終確認します。
選定条件
産業用タッチモニターで最初に確認する項目
カタログ上のインチだけで選ぶと、取付け、配線、清掃、視認性で手戻りが起きます。装置側の条件から仕様を絞ります。
表示要件
解像度、輝度、視野角、表示方向、周囲光を用途に合わせます。
タッチ方式
PCAP、抵抗膜、手袋、スタイラス、湿潤条件の優先順位を決めます。
取付け
Open Frame、Panel Mount、VESA、前面フラット構造を筐体図面で確認します。
接続と保守
映像、タッチ、電源、ケーブル方向、交換性、供給期間を整理します。
標準サイズ比較
15.6～32インチの標準機を、表示面積だけで選ばない
下表はEver GloryのYW01／YW02仕様書で確認した標準構成です。数値はシリーズ内でも異なるため、見積り時に対象モデルの最新版を再確認します。
| サイズ／モデル | 表示・輝度 | 接続・温度・外形 |
|---|---|---|
| 15.6型 YL-GZYW01Q156TC-V1 | 1920×1080／350 cd/m² | HDMI＋VGA／-5～50℃／386.56×235.99×37.6 mm |
| 18.5型 YL-GZYW01Q185TC-V1 | 1920×1080／350 cd/m² | HDMI＋VGA／-20～70℃／外形は承認図で確認 |
| 21.5型 YL-GZYW01Q215TC-V1 | 1920×1080／350 cd/m² | HDMI＋VGA／0～50℃／522.64×314.11×41.6 mm |
| 23.8型 YL-GZYW01Q238TC-V1 | 1920×1080／250 cd/m² | HDMI＋VGA／0～50℃／573.44×342.86×41.6 mm |
| 27型 YL-GZYW02Q270TC-V1※ | 1920×1080／300 cd/m² | HDMI＋VGA／0～50℃／708.59×420.73×49.38 mm |
| 32型 YL-GZYW02Q320TC-V1 | 1920×1080／250 cd/m² | HDMI＋VGA／0～50℃／外形は承認図で確認 |
※27型は資料内にQ270TC／Q270ACの表記差があるため、正式見積りでは型番と承認図を再確認します。全モデルともPCAP USBタッチ、VESA 100×100 mmを標準仕様書で確認。
選定の入口
完成モニター、Open Frame、表示モジュールを分ける

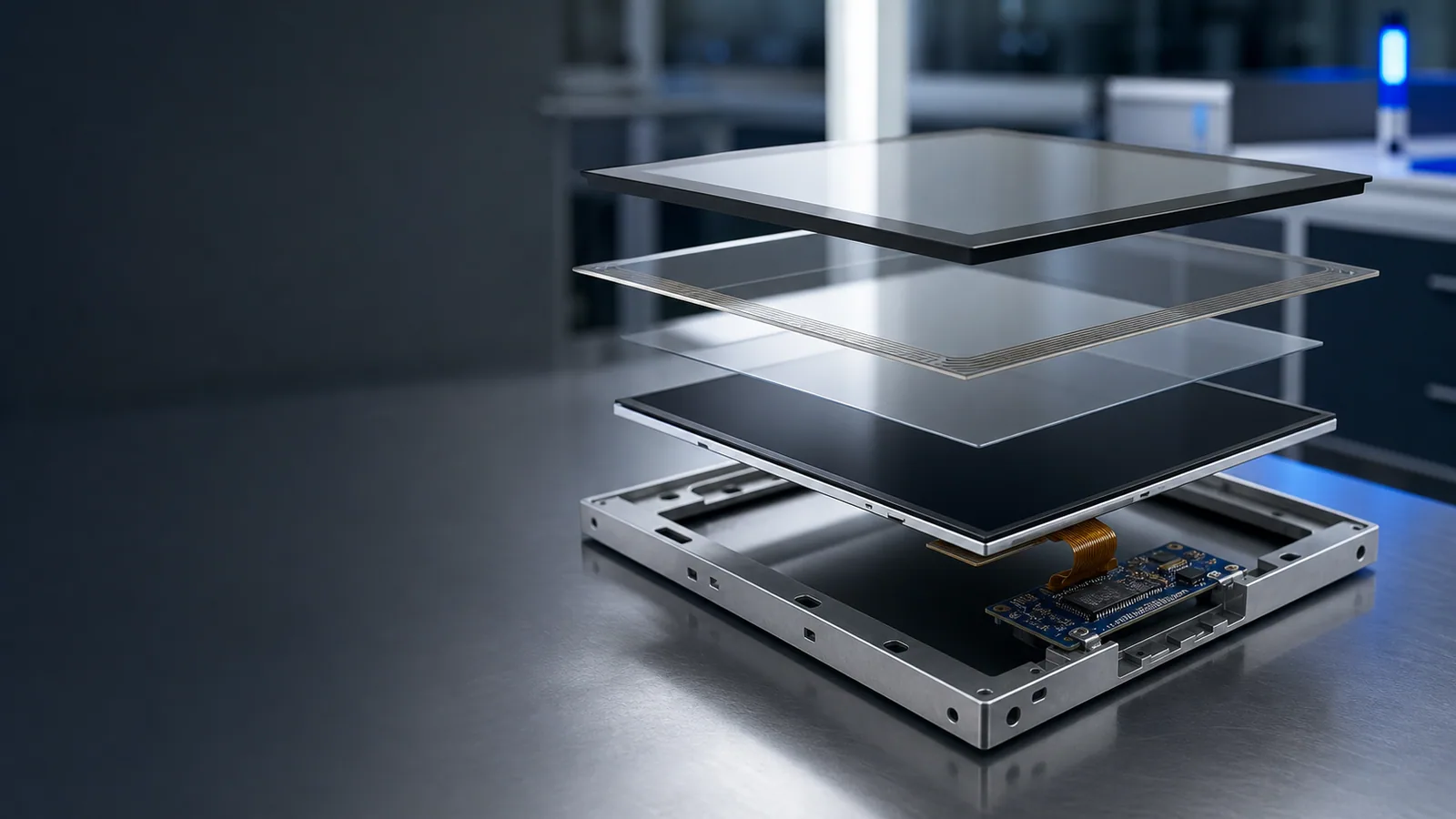

金属筐体付きの完成モニターは単体で設置しやすく、Open FrameはOEM筐体への組込みを前提にします。LCDとタッチの積層部品だけが必要な場合は、表示モジュールとして設計した方が合理的です。
Ever Gloryでは、外観の似た製品を一つのカテゴリにまとめず、CPUの有無、筐体の有無、取付け方法、必要な映像入力で入口を分けます。
- CPUありはPanel PCとして別選定
- 筐体なしの積層部品は表示モジュール
- 機器筐体へ固定する場合はOpen Frameを検討
機構と環境
前面シール、開口、ケーブルを装置図面で合わせる
前面IP仕様は、正しいガスケット、開口、公差、締結、取付け面がそろって初めて成立します。『IP65』が前面だけか、筐体全体かを図面と仕様書で区別します。
映像、USBタッチ、電源のコネクタ位置と抜き差し空間も重要です。保守時に装置を大きく分解しなくても交換できる配置かを、試作段階で確認します。
- 開口寸法とガスケット圧縮を確認
- コネクタ方向とサービススペースを確保
- 前面保護等級の適用範囲を明記
安定動作と供給
表示、タッチ、電源、接地を一つの評価対象にする
タッチ応答は、LCDの駆動ノイズ、電源、筐体接地、USB経路、ケーブル長の影響を受けます。組立前のセンサーテストだけでなく、最終筐体に固定した後に再試験します。
産業機器では、初回導入だけでなく、部材変更と供給継続の管理が重要です。代替LCDやコントローラ変更が必要な場合は、外形、表示、タッチ、EMCへの影響を評価してから反映します。
- 組立前後でタッチ機能を確認
- LCD、電源、筐体GNDを含めて評価
- 部材・ファームウェア変更を版管理
仕様確認
産業用タッチモニターの設計入力と確認資料
産業用タッチモニターの最終仕様は、対象モデルの資料、装置図面、実機評価、承認サンプルを照合して確定します。
| 区分 | 確認内容 | 必要な根拠・入力 |
|---|---|---|
| 表示 | サイズ、解像度、輝度、視野角、向き、使用時間 | 現場の視認距離と周囲光 |
| タッチ | PCAP／抵抗膜、点数、手袋、スタイラス、水滴 | 実際の操作具と画面状態 |
| 取付け | Open Frame、Panel Mount、VESA、開口、公差 | 筐体図面と交換手順 |
| I/O・電源 | HDMI／DP／VGA等、USB／シリアル、電圧、コネクタ方向 | ホスト機器とケーブル長 |
| 環境・調達 | IP範囲、温度、清掃、振動、数量、供給期間 | 適用条件と変更管理 |
用途別の確認点
産業用タッチモニターを使用環境から選定する
産業用タッチモニターに必要な評価条件は、装置の用途、操作方法、取付け、周囲環境によって変わります。

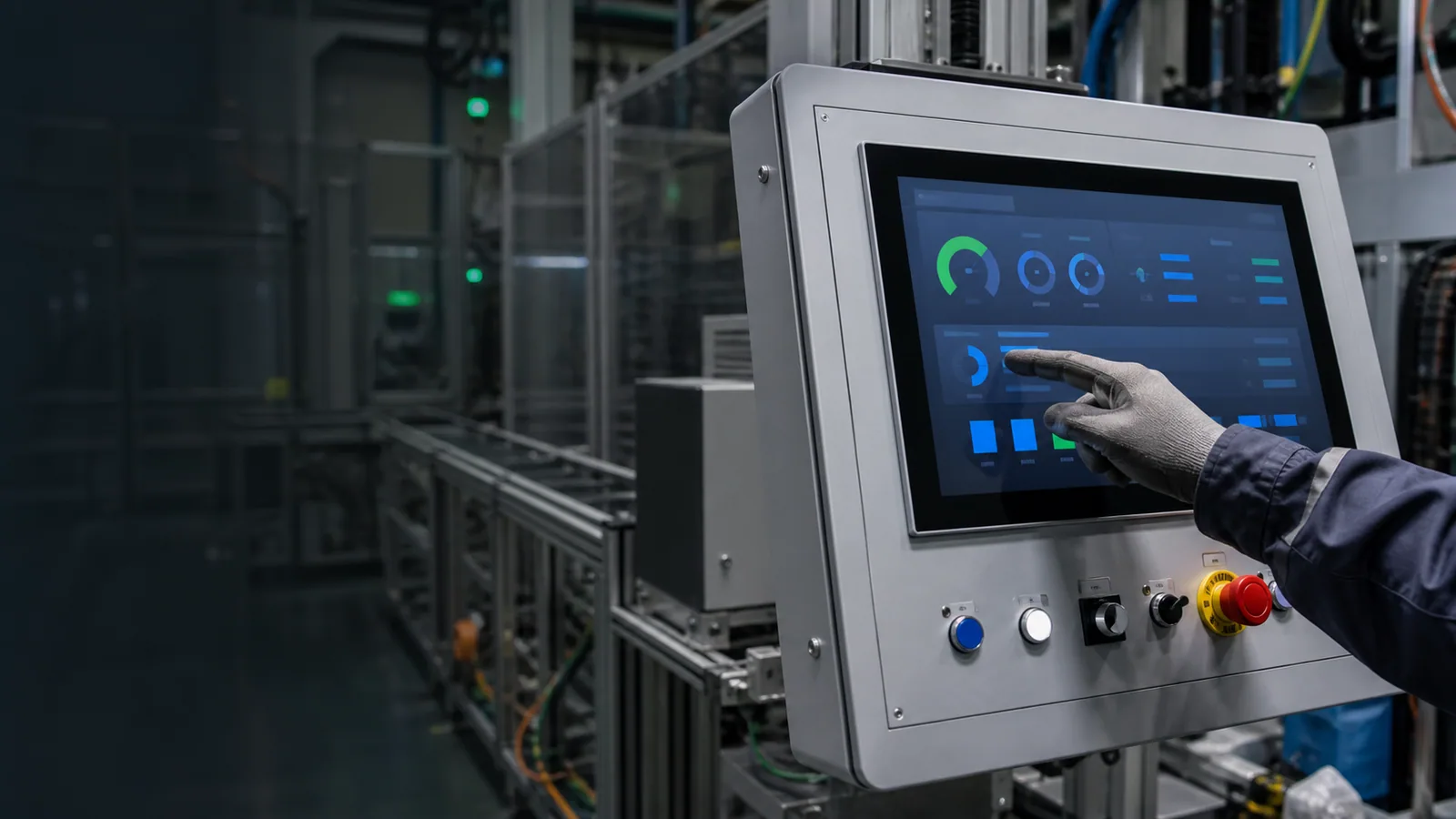

生産設備
作業手袋、制御盤、長時間表示、ノイズ環境を考慮します。
キオスク
前面フラット、清掃性、耐久性、組込み交換性を重視します。
物流端末
視認距離、手袋、取付け強度、I/Oを現場動線から決めます。
制御ステーション
VESAまたはパネル取付け、映像接続、保守性を整理します。
確認手順
産業用タッチモニター：評価から量産仕様の確定まで
産業用タッチモニターに関する図面、設定、サンプル、試験結果を同一リビジョンで管理します。
- 01
用途確認
装置、設置場所、操作者、表示内容、清掃方法を確認します。
- 02
構成選定
表示、タッチ、筐体、取付け、I/O、電源を組み合わせます。
- 03
図面確認
開口、奥行き、コネクタ、ガスケット、ケーブル経路を合わせます。
- 04
実機試験
表示、タッチ、電源、接地、温度、操作具を評価します。
- 05
承認・供給
仕様、承認サンプル、変更通知、供給計画を管理します。
確認資料と適用範囲
産業用タッチモニターの仕様記載を承認資料へ結び付ける
適用範囲を明確にするため、産業用タッチモニターの試験条件、対象構成、資料名、リビジョン、量産基準を文書化します。
外形・取付け図
開口、固定、コネクタ、ケーブル、保守空間を確認します。
表示・タッチ試験
解像度、入力、操作具、最終筐体での応答を記録します。
前面シール確認
IP表記の範囲と、取付け条件を一致させます。
構成・変更履歴
LCD、基板、タッチ設定の版を追跡できる状態にします。
設計時の確認例
選定例：制御盤へ組み込むタッチモニター
- 前提
- PC側は別置き、前面操作、作業手袋、盤内配線を想定。
- 選定
- Open FrameまたはPanel Mount、PCAP、必要な映像・USB接続を比較。
- 評価
- 開口、ガスケット、ケーブル、接地、実PCとのタッチ応答を確認。
- 承認
- 図面とI/O、適用IP範囲、タッチ設定、交換手順を文書化。
FAQ
産業用タッチモニターについてよくある質問
産業用タッチモニターの適用範囲と、案件ごとに確認すべき条件を整理します。
産業用タッチモニターにCPUは入っていますか？
このページのタッチモニターは原則として表示・入力機器で、CPUやOSを含みません。演算機能が必要な場合はPanel PCを選定します。
PCAPと抵抗膜はどちらが適していますか？
マルチタッチや前面フラットを重視する場合はPCAP、圧力入力や特定の手袋・スタイラス条件では抵抗膜も候補です。操作と環境から決めます。
IP65なら背面も防水ですか？
必ずしもそうではありません。前面のみの保護等級と、筐体全体の保護等級を区別し、取付け条件を含めて確認してください。
Open Frameと完成筐体モデルの違いは？
Open Frameは装置筐体への組込みを前提とし、開口や固定方法を設計します。完成筐体モデルは独立設置やVESA取付けに向きます。
見積り時に何を送ればよいですか？
サイズ、解像度、映像・タッチI/O、取付け図、IP範囲、温度、操作条件、数量、供給期間をご提示ください。
技術相談・見積り
取付け図とI/Oからモニター構成を選定
画面サイズ、解像度、映像・タッチ接続、取付け方法、開口、IP範囲、操作条件、数量を共有してください。候補構成と確認項目を整理します。
下記の情報をご共有いただくと、産業用タッチモニターに必要な仕様と評価条件をより効率的に確認できます。未確定の項目は「未定」で構いません。
送付いただきたい情報
- 01希望サイズ・解像度
- 02周囲光と必要輝度
- 03取付け方式・開口図
- 04映像／タッチI/O
- 05IP範囲・温度・清掃
- 06評価用サンプル数量・年間数量・供給期間
