مانیتور لمسی صنعتی برای تجهیزات OEM
مانیتور لمسی صنعتی تصویر را از رایانه یا میزبان خارجی دریافت میکند و ورودی لمس را به آن بازمیگرداند. برای انتخاب، ابتدا مسیر ویدئو و لمس را مشخص کنید؛ سپس مشخصات مدل، تغذیه، نصب و شرایط محیطی را با طراحی دستگاه تطبیق دهید.
تطبیق خروجی میزبان با ورودی ویدئوی مدلبررسی مسیر مستقل لمس و سازگاری با سیستمعاملارزیابی نصب در بدنه، نصب VESA یا گزینه Open Frame بر اساس نقشه
01
ابتدا میزبان و دو مسیر ارتباط را مشخص کنید
در یک مانیتور تاچ اسکرین صنعتی، انتقال تصویر و انتقال لمس دو وظیفه جدا هستند. وجود اتصال تصویر بهتنهایی به معنی فعال بودن لمس نیست.
مسیر لمس
رابط کنترلر لمس و اتصال آن به میزبان باید مشخص باشد. برای اتصال USB، سازگاری دستگاه، کابلکشی و رفتار لمس در سیستمعامل هدف بررسی میشود.
تغذیه
ولتاژ ورودی، قطبیت، کانکتور و الزامات منبع تغذیه را از سند همان مدل استخراج کنید. نوع نصب منبع و مسیر کابل نیز بخشی از بررسی مجموعه است.
02
آیا پردازش از قبل در دستگاه وجود دارد؟
اگر برنامه روی رایانه صنعتی یا میزبان موجود اجرا میشود، مانیتور نقش نمایش و دریافت لمس را بر عهده میگیرد. انتخاب آن به معنی تأمین رایانه، سیستمعامل یا نرمافزار کاربردی نیست.
اگر برنامه باید داخل مجموعه نمایشگر اجرا شود، معماری Panel PC را بررسی کنید. در آن حالت، پردازنده، حافظه، ذخیرهسازی و دفع حرارت نیز وارد تصمیم خرید میشوند.
03
از نیاز نمایش به مشخصات مدل برسید
اندازه و ناحیه نمایش
اندازه مورد نظر، ناحیه فعال و فضای موجود در بدنه را کنار هم بررسی کنید. قطر صفحه جایگزین نقشه ابعادی نیست.
تصویر و لمس
رزولوشن، روشنایی، رابط ویدئو، رابط لمس و مشخصات شیشه را فقط از سند همان مدل و Revision بردارید.
اتصال و نصب
جهت کانکتورها، فضای خم کابل، محل نقاط نصب و روش دسترسی برای سرویس را با چیدمان داخلی دستگاه تطبیق دهید.
نمونه و پذیرش
تصویر، لمس، روشن و خاموش شدن، اتصال مجدد و رفتار در شرایط کاربرد را روی نمونه و میزبان هدف بررسی کنید. معیار پذیرش را پیش از آزمون ثبت کنید.
04
روش نصب باید از روی نقشه تأیید شود
در نصب VESA، الگوی سوراخها و جزئیات اتصال باید با سند مدل تطبیق داده شود. فضای پشت نمایشگر، محل کابلها و دسترسی برای تعمیر را نیز در طراحی لحاظ کنید.
در نصب داخل بدنه، سطح تکیهگاه، تلرانس مونتاژ، نقاط تثبیت و تماس قطعات فلزی با مجموعه نمایش بررسی میشود. نیروهای مونتاژ نباید بدون ارزیابی به شیشه یا لایه لمسی منتقل شوند.
05
Open Frame و یکپارچهسازی توکار
مانیتور فریم باز یا مانیتور Open Frame یک معماری نمایشگر برای نصب در بدنه تجهیز است. این نام بهخودیخود وجود رایانه داخلی را نشان نمیدهد.
ابعاد بیرونی محصول
PRODUCT OUTLINE محدوده بیرونی مجموعه را توصیف میکند. این اندازه برای بررسی فضای داخلی و تداخل مکانیکی استفاده میشود.
برش بدنه مشتری
CUSTOMER CUTOUT به طراحی بدنه، ناحیه قابل مشاهده، نحوه تثبیت و آببندی احتمالی وابسته است. آن را برابر با ابعاد بیرونی محصول فرض نکنید.
نقشه مونتاژ پروژه
برای مانیتور توکار صنعتی، نمای جلو و پشت، ضخامت پنل میزبان، تلرانسها و مسیر کابل را ارائه کنید. ابعاد نصب باید در نقشه مورد توافق ثبت شوند.
06
شرایط محیطی را به الزام قابل آزمون تبدیل کنید
برای دیدن همه ستونها، جدول را بهصورت افقی پیمایش کنید.
| موضوع | آنچه باید در پروژه روشن شود |
|---|---|
| حفاظت IP | حفاظت بخش جلو و حفاظت کل مجموعه یکسان نیستند. سطح پوشش، جهت نصب، آببندی و گزارش مربوط باید مشخص باشد. |
| لمس در رطوبت | IP65 بهتنهایی عملکرد لمس روی سطح خیس را ثابت نمیکند. نوع رطوبت و رفتار مورد انتظار باید جداگانه آزمون شود. |
| استفاده در فضای باز | فضای باز فقط موضوع نفوذ آب نیست؛ نور، دما، تابش و شرایط نصب نیز باید در دامنه ارزیابی قرار گیرند. |
| دیدپذیری تصویر | روشنایی بیشتر بهتنهایی خوانایی زیر نور خورشید را ثابت نمیکند. مجموعه نهایی و شرایط نور محیط باید بررسی شود. |
| دستکش و آلودگی سطح | جنس و وضعیت دستکش، نوع آلودگی و وظایف اپراتور را تعریف کنید تا آزمون روی نمونه مرتبط انجام شود. |
07
در مقایسه مدلها، محدوده سند را حفظ کنید
اطلاعات مدلها و مقادیر فنی آنها باید همراه با مرجع سند ارائه شوند. مشخصات یک مدل YW01 را نباید به همه مدلهای این خانواده تعمیم داد.
برای انتخاب نهایی، شماره مدل، Revision، نقشه نصب، مشخصات تغذیه و رابطها را در درخواست پیشنهاد قید کنید. هر الزام محیطی خارج از سند باید بهعنوان موضوع نیازمند بررسی باقی بماند.
REF
نمونههای مستند برای بررسی اولیه
مقادیر هر نمونه فقط به همان مدل و نسخه سند مربوط است. برای انتخاب نهایی، مشخصات مدل، نقشه تأییدشده، BOM و پیشنهاد پروژه باید با هم تطبیق داده شوند.

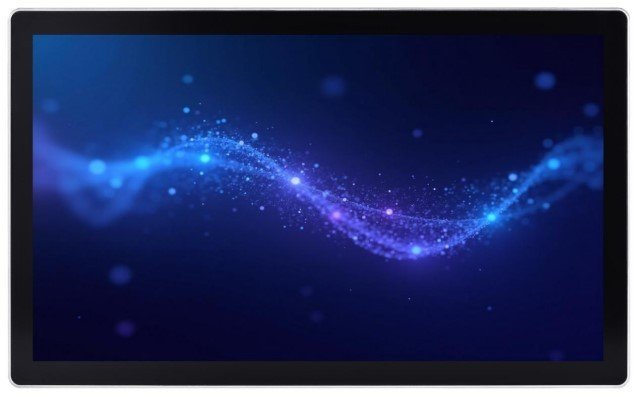

YL-GZYW01Q156TC-V1
- اندازه
- 15.6 in
- وضوح تصویر
- 1920×1080
- روشنایی
- 350 cd/m²
- رابط لمسی
- USB
- رابطهای ویدئو
- HDMI + VGA ورودی
- تغذیه
- 12 V DC
- نصب VESA
- 100×100 mm
- شیشه محافظ
- 1.1 mm
مشاهده سند همین مدل · صفحه 1-2
YL-GZYW01Q185TC-V1
- اندازه
- 18.5 in
- وضوح تصویر
- 1920×1080
- روشنایی
- 350 cd/m²
- رابط لمسی
- USB
- رابطهای ویدئو
- HDMI + VGA ورودی
- تغذیه
- 12 V DC
- نصب VESA
- 100×100 mm
مشاهده سند همین مدل · صفحه 1-2
YL-GZYW01Q215TC-V1
- اندازه
- 21.5 in
- وضوح تصویر
- 1920×1080
- روشنایی
- 350 cd/m²
- رابط لمسی
- USB
- رابطهای ویدئو
- HDMI + VGA ورودی
- تغذیه
- 12 V DC
- نصب VESA
- 100×100 mm
- شیشه محافظ
- 1.1 mm
مشاهده سند همین مدل · صفحه 1-2
YL-GZYW01Q238TC-V1
- اندازه
- 23.8 in
- وضوح تصویر
- 1920×1080
- روشنایی
- 250 cd/m²
- رابط لمسی
- USB
- رابطهای ویدئو
- HDMI + VGA ورودی
- تغذیه
- 12 V DC
- نصب VESA
- 100×100 mm
- شیشه محافظ
- 1.1 mm
مشاهده سند همین مدل · صفحه 1-2
مقادیر درجشده، قابلیت مشترک همه محصولات این خانواده نیستند. ابعاد محصول نیز جایگزین نقشه برش محفظه مشتری نمیشود.
پرسشهای متداول
تفاوت مانیتور لمسی صنعتی و Panel PC چیست؟
مانیتور برای تولید تصویر و اجرای برنامه به میزبان خارجی وابسته است. Panel PC پردازش را در مجموعه خود دارد و انتخاب آن به پلتفرم رایانه، سیستمعامل و پیکربندی نیز وابسته است.
آیا اتصال HDMI برای استفاده از لمس کافی است؟
رابط تصویر و رابط لمس باید جداگانه بررسی شوند. در مدلی که لمس از USB منتقل میشود، مسیر USB به میزبان نیز لازم است؛ نوع اتصال دقیق را سند همان مدل مشخص میکند.
آیا ابعاد Open Frame همان اندازه برش بدنه است؟
خیر. ابعاد بیرونی محصول محدوده خود مجموعه را نشان میدهد. اندازه برش بدنه به ناحیه قابل مشاهده، روش نصب و جزئیات مکانیکی پروژه وابسته است و باید در نقشه مونتاژ تأیید شود.
آیا حفاظت جلویی IP به معنی حفاظت کل مانیتور است؟
خیر. حفاظت بخش جلو، پشت، کانکتورها و مجموعه نصبشده ممکن است متفاوت باشد. هر ادعا باید به پیکربندی، شرایط نصب و گزارش مربوط محدود شود؛ عملکرد لمس در رطوبت نیز بررسی جداگانه میخواهد.
برای انتخاب مدل چه اطلاعاتی لازم است؟
میزبان و سیستمعامل، خروجی ویدئو، رابط لمس، اندازه مورد نظر، تغذیه، روش نصب و شرایط محیطی را مشخص کنید. نقشه بدنه و معیارهای آزمون نمونه، بررسی را دقیقتر میکنند؛ موارد نامشخص را میتوانید باز بگذارید.
