راهکارهای لمس صنعتیCPU
نوع پردازنده و معماری آن باید با برنامه، وابستگیهای نرمافزاری و بار کاری هدف سازگار باشد. نام پردازنده بهتنهایی نتیجه عملکرد برنامه شما را تعیین نمیکند.
کاربرد ← پلتفرم ← ارتباطات ← حرارت ← BOM
پنل PC صنعتی با صفحه لمسی برای تجهیزات OEM
پنل PC صنعتی، نمایشگر لمسی و رایانه را در یک مجموعه قرار میدهد. انتخاب را از برنامهای آغاز کنید که باید اجرا شود؛ سپس پلتفرم پردازش، سیستمعامل، رابطها، شبکه و شرایط دفع حرارت را به یک پیکربندی مشخص تبدیل کنید.
انتخاب پلتفرم بر اساس برنامه و وابستگیهای نرمافزاریتعریف رابطهای واقعی محصول نهایی و نقش هر اتصالثبت پیکربندی و تغییرات در BOM تأییدشده
01
برنامه کاربردی، نقطه شروع انتخاب است
مشخص کنید برنامه اپراتوری یا صنعتی روی چه سیستمعامل و معماری پردازندهای اجرا میشود، چه وابستگیهایی دارد و با چه تجهیزاتی ارتباط برقرار میکند. نیاز به ذخیره داده، نمایش همزمان اطلاعات و کارکرد شبکه نیز باید روشن باشد.
کامپیوتر پنلی صنعتی برای اجرای برنامه در همان مجموعه بررسی میشود. اگر پردازش از قبل روی میزبان دیگری انجام میشود، معماری مانیتور لمسی را نیز در ارزیابی لحاظ کنید تا محدوده سختافزار با نیاز دستگاه هماهنگ باشد.
02
پلتفرم را با نیاز نرمافزار تطبیق دهید
RAM و ذخیرهسازی
مصرف حافظه برنامه، حجم داده، الگوی نوشتن و نیاز به نگهداری اطلاعات را مشخص کنید. ظرفیت و نوع قطعه نهایی باید در پیکربندی مدل و BOM ثبت شود.
سیستمعامل
نام و نسخه سیستمعامل، درایورها، مجوزهای لازم و روش نصب یا بازیابی را تعیین کنید. پشتیبانی یک برد از یک سیستمعامل، تأیید همان نسخه روی محصول نهایی نیست.
نگهداری نرمافزار
مسئول آمادهسازی تصویر سیستمعامل، بهروزرسانی، دسترسی سرویس و بازیابی را در پروژه مشخص کنید. این مسئولیتها باید در دامنه توافق ثبت شوند.
03
فهرست I/O باید نقش هر اتصال را توضیح دهد
تعداد پورت کافی نیست. برای هر اتصال، دستگاه مقصد، نوع سیگنال، کانکتور و مسئول پیادهسازی نرمافزار را مشخص کنید.
برای دیدن همه ستونها، جدول را بهصورت افقی پیمایش کنید.
| گروه اتصال | اطلاعات مورد نیاز برای بررسی |
|---|---|
| USB و تجهیزات جانبی | نوع تجهیز، نیاز توان، شیوه اتصال و سازگاری درایور در سیستمعامل هدف. |
| ارتباط سریال | استاندارد مورد نیاز مانند RS-485، تعداد کانال، کانکتور و نیازهای الکتریکی؛ وجود پورت به معنی آماده بودن پروتکل کاربردی نیست. |
| شبکه | نوع اتصال، تعداد مسیرها، توپولوژی و نیازهای برنامه؛ گزینه نهایی باید در مشخصات مدل تأیید شود. |
| نمایشگر یا ورودی اضافی | نقش و جهت سیگنال، رزولوشن مورد نیاز و رابط مشخص؛ قابلیت برد باید با رابطهای در دسترس در محصول نهایی مقایسه شود. |
| تغذیه | منبع ورودی، کانکتور، شرایط روشن و خاموش شدن و الزامات اتصال به تجهیز میزبان. |
04
بار پردازشی و نصب، شرایط حرارتی را شکل میدهند
بار کاری برنامه، مدت کار، دمای محیط دستگاه، جهت نصب و فضای پشت پنل را بهصورت یک سناریوی واحد بررسی کنید. بدنه بسته و نزدیکی منابع گرما میتوانند شرایط محصول نصبشده را تغییر دهند.
روش خنککاری و نیاز به فضای آزاد باید برای پیکربندی انتخابشده تأیید شود. ظاهر محصول یا قابلیت یک برد، برای ادعای بدون فن بودن یا عملکرد در یک بازه دمایی کافی نیست.
نقشه نصب باید نقاط اتصال، مسیر کابلها، دسترسی به پورتها و روش سرویس را روشن کند. ارزیابی نمونه زیر بار برنامه هدف، مبنای بررسی عملکرد و رفتار حرارتی پروژه است.
05
قابلیت برد با پیکربندی Panel PC یکسان نیست
فهرست قابلیتهای برد، فقط ورودی بررسی است. همه رابطها یا گزینههای برد لزوماً روی محصول نهایی نصب، در دسترس یا فعال نیستند.
نیاز کاربرد را ثبت کنید
برنامه، سیستمعامل، حافظه، ذخیرهسازی، I/O و شبکه مورد نیاز را تعریف کنید.
مدل و گزینهها را تطبیق دهید
مشخصات محصول نهایی را با نیازها مقایسه کنید و تفاوتها یا موارد نیازمند بررسی را ثبت کنید.
BOM را تأیید کنید
قطعات و گزینههای توافقشده، نسخه نرمافزاری مرتبط و مدارک پروژه باید قابل ردیابی باشند.
مبنای پیشنهاد را یکسان کنید
مشخصات مدل، BOM تأییدشده و پیشنهاد پروژه باید به یک پیکربندی اشاره کنند. تغییر هر گزینه ممکن است به ارزیابی دوباره نیاز داشته باشد.
06
استفاده بهعنوان سختافزار پنل اپراتوری
یک Panel PC میتواند میزبان نرمافزار رابط انسان و ماشین باشد، مشروط به سازگاری پلتفرم و نیازهای برنامه. این کاربرد به معنی تأمین خودکار PLC، برنامه HMI، منطق ماشین یا راهاندازی اتوماسیون نیست.
برای پروژههای اپراتوری، مسئولیت نرمافزار، ارتباط با کنترلر و آزمون سیستم را پیش از انتخاب سختافزار مشخص کنید. وجود یک پورت ارتباطی، سازگاری کامل پروتکل یا برنامه را ثابت نمیکند.
07
نمونه پیکربندی را به همان مدل محدود نگه دارید
CPU، RAM، ذخیرهسازی، سیستمعامل، رابطها و روش خنککاری باید از مدارک مدل مشخص استخراج شوند. یک مشخصه تأییدشده را به همه پنلهای پی سی صنعتی تعمیم ندهید.
برای بازبینی خرید، تطابق مدل و Revision با BOM و پیشنهاد پروژه را درخواست کنید. اگر مدرک فقط به برد مربوط است، آن را بهعنوان قابلیت برد بخوانید و پیکربندی مجموعه نهایی را جداگانه تأیید کنید.
REF
نمونههای مستند برای بررسی اولیه
مقادیر هر نمونه فقط به همان مدل و نسخه سند مربوط است. برای انتخاب نهایی، مشخصات مدل، نقشه تأییدشده، BOM و پیشنهاد پروژه باید با هم تطبیق داده شوند.

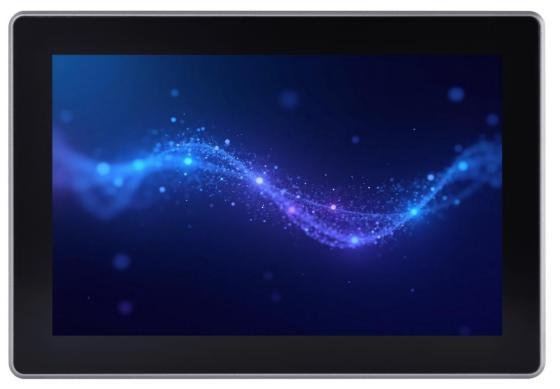

YL-GZYW03Q133AC-V1
- اندازه
- 13.3 in
- وضوح تصویر
- 1920×1080
- روشنایی
- 280 cd/m²
- پردازنده
- RK3566
- حافظه RAM
- 2 GB (نمونه سفارش؛ گزینه حافظه باید تأیید شود)
- حافظه ذخیرهسازی
- 16 GB (در سند: SSD16G؛ نوع حافظه و گزینه سفارش در BOM تأیید شود)
- سیستمعامل
- Android 11
- تغذیه
- 12 V DC
- شیشه محافظ
- 1.1 mm
- رابط لمسی
- USB (رابط کنترلر لمس داخلی)
- نصب VESA
- 100×100 mm
- USB در جدول مادربرد
- USB 3.0 ×1; USB 2.0 ×6
- رابط سریال در جدول مادربرد
- TTL ×2 / RS-232 ×2 / RS-485 ×1 (اختیاری)
- شبکه در جدول مادربرد
- WiFi; Bluetooth; 100M Ethernet
- خروجی ویدئو در جدول مادربرد
- HDMI 2.0 خروجی
رابطهای USB، سریال و شبکه و خروجی ویدئو از جدول پارامترهای مادربرد همین مدل آمدهاند؛ این جدول به معنای در دسترس بودن همه درگاهها روی بدنه یا نصب همه ماژولهای بیسیم نیست. مقادیر درجشده برای RAM و حافظه ذخیرهسازی، مربوط به یک نمونه پیکربندی سفارش هستند. درگاههای بیرونی، نوع حافظه و پیکربندی نهایی باید در BOM تأییدشده و پیشنهاد پروژه مشخص شوند.
مشاهده سند همین مدل · صفحه 1-2
YL-GZYW02Q270AC-V1
- اندازه
- 27 in
- وضوح تصویر
- 1920×1080
- روشنایی
- 300 cd/m²
- پردازنده
- RK3562
- حافظه RAM
- 2 GB (نمونه سفارش؛ گزینه حافظه باید تأیید شود)
- حافظه ذخیرهسازی
- 16 GB (در سند: SSD16G؛ نوع حافظه و گزینه سفارش در BOM تأیید شود)
- سیستمعامل
- Android 13
- تغذیه
- 12 V DC
- شیشه محافظ
- 1.85 mm
- رابط لمسی
- USB (رابط کنترلر لمس داخلی)
- نصب VESA
- 100×100 mm
- USB در جدول مادربرد
- USB 3.0 ×1; USB 2.0 ×4
- رابط سریال در جدول مادربرد
- TTL ×2 / RS-232 ×2 / RS-485 ×2 (اختیاری)
- شبکه در جدول مادربرد
- WiFi 2.4G; Bluetooth; 100M Ethernet; 4G
رابطهای USB، سریال و شبکه از جدول پارامترهای مادربرد همین مدل آمدهاند؛ این جدول به معنای در دسترس بودن همه درگاهها روی بدنه یا نصب همه ماژولهای بیسیم نیست. مقادیر درجشده برای RAM و حافظه ذخیرهسازی، مربوط به یک نمونه پیکربندی سفارش هستند. درگاههای بیرونی، نوع حافظه و پیکربندی نهایی باید در BOM تأییدشده و پیشنهاد پروژه مشخص شوند.
مشاهده سند همین مدل · صفحه 1-2
YL-SZPB01Q215AC-V1
- اندازه
- 21.5 in
- وضوح تصویر
- 1920×1080
- روشنایی
- 500 cd/m²
- پردازنده
- RK3562
- حافظه RAM
- 2 GB (نمونه سفارش؛ گزینه حافظه باید تأیید شود)
- حافظه ذخیرهسازی
- 16 GB (در سند: SSD16G؛ نوع حافظه و گزینه سفارش در BOM تأیید شود)
- سیستمعامل
- Android 13
- تغذیه
- 12 V DC
- شیشه محافظ
- 1.1 mm
- رابط لمسی
- USB (رابط کنترلر لمس داخلی)
- نصب VESA
- 100×100 mm
- USB در جدول مادربرد
- USB 3.0 ×1; USB 2.0 ×4
- رابط سریال در جدول مادربرد
- TTL ×2 / RS-232 ×2 / RS-485 ×2 (اختیاری)
- شبکه در جدول مادربرد
- WiFi 2.4G; Bluetooth; 100M Ethernet; 4G
رابطهای USB، سریال و شبکه از جدول پارامترهای مادربرد همین مدل آمدهاند؛ این جدول به معنای در دسترس بودن همه درگاهها روی بدنه یا نصب همه ماژولهای بیسیم نیست. مقادیر درجشده برای RAM و حافظه ذخیرهسازی، مربوط به یک نمونه پیکربندی سفارش هستند. درگاههای بیرونی، نوع حافظه و پیکربندی نهایی باید در BOM تأییدشده و پیشنهاد پروژه مشخص شوند.
مشاهده سند همین مدل · صفحه 1-2
مقادیر درجشده، قابلیت مشترک همه محصولات این خانواده نیستند. ابعاد محصول نیز جایگزین نقشه برش محفظه مشتری نمیشود.
پرسشهای متداول
پنل PC صنعتی چه تفاوتی با مانیتور لمسی دارد؟
Panel PC رایانه را در مجموعه نمایشگر دارد و برنامه روی پلتفرم داخلی آن اجرا میشود. مانیتور لمسی برای پردازش و تولید تصویر به میزبان خارجی متصل است.
آیا سیستمعامل همه مدلها یکسان است؟
خیر. سیستمعامل و نسخه آن باید برای مدل و پیکربندی انتخابشده تأیید شود. قابلیت نرمافزاری برد بهتنهایی تأیید سیستمعامل محصول نهایی نیست.
آیا همه پورتهای برد در Panel PC نهایی در دسترس هستند؟
لزوماً خیر. رابطهای نهایی به برد، اتصالات داخلی، بدنه و گزینههای پیکربندی وابستهاند. مرجع انتخاب، مشخصات مدل همراه با BOM تأییدشده و پیشنهاد پروژه است.
چگونه مناسب بودن پیکربندی برای برنامه را بررسی کنیم؟
نیازهای برنامه و بار کاری هدف را تعریف کنید؛ سپس سازگاری سیستمعامل، مصرف حافظه، ارتباطات و رفتار حرارتی را روی نمونه مربوط بررسی کنید. معیارهای پذیرش باید پیش از آزمون روشن باشند.
آیا Panel PC همراه با برنامه HMI و منطق ماشین ارائه میشود؟
این موارد بهصورت پیشفرض در دامنه سختافزار نیستند. تأمین یا توسعه برنامه، منطق ماشین، ارتباطات کاربردی و راهاندازی باید جداگانه در مسئولیتها و قرارداد پروژه تعریف شود.
