پنل لمسی خازنی PCAP سفارشی برای پروژه‌های OEM

Sensor خازنی تغییرات ناشی از لمس را دریافت می‌کند و کنترلر آن‌ها را به داده قابل استفاده برای میزبان تبدیل می‌کند. PCAP به‌تنهایی تصویر نمایش نمی‌دهد، مانیتور کامل نیست و رایانه داخلی Panel PC را نیز شامل نمی‌شود.

در بازار، اصطلاح «تاچ پنل صنعتی» گاهی برای دستگاه کامل نمایشگر لمسی به کار می‌رود. موضوع این صفحه، پنل تاچ خازنی یا لایه PCAP به‌عنوان قطعه است. رزولوشن تصویر، ورودی ویدئو و پردازنده باید در سطح محصول مربوط بررسی شوند.

پس از انتخاب PCAP و TFT-LCD، هم‌راستایی نواحی فعال، فاصله میان لایه‌ها، تلرانس‌ها و اثر مونتاژ بر تصویر و لمس بررسی می‌شود. روش اتصال باید برای مواد و هندسه همان مجموعه انتخاب شود.

Optical Bonding یک گزینه فرایندی برای یکپارچه‌سازی لایه‌های سازگار است. مواد اتصال، ترتیب لایه‌ها و معیارهای پذیرش باید در مدارک پروژه ثبت شوند؛ وجود OCA در یک نقشه فقط به همان ساختار اشاره دارد.

تصویر فرایند یا تولید می‌تواند انجام یک فعالیت را نشان دهد. از آن نمی‌توان بیشینه اندازه، بازده تولید، ظرفیت، عمر در فضای باز یا عملکرد عمومی تمام محصولات را نتیجه گرفت.

برای کاربرد با دستکش، جنس، وضعیت سطح و نوع عملیات اپراتور را مشخص کنید. برای شرایط مرطوب، وجود قطره یا لایه آب روی سطح و شرایط مونتاژ را توضیح دهید تا نمونه و روش آزمون مرتبط انتخاب شود.

خازنی بودن پنل به‌تنهایی تضمین لمس با دستکش یا عملکرد روی سطح خیس نیست. حفاظت بدنه در برابر نفوذ نیز با رفتار لمس تفاوت دارد. ادعای عملکرد فقط پس از بررسی شواهد مربوط به پیکربندی و سناریوی مشخص قابل طرح است.

رابط، ولتاژ، تعداد نقاط لمس و ویژگی‌های لایه‌ها تنها زمانی قابل استناد هستند که به نقشه یا سند همان قطعه و Revision متصل باشند. مشخصات پنل لمسی را با مشخصات نمایشگر کامل ترکیب نکنید.

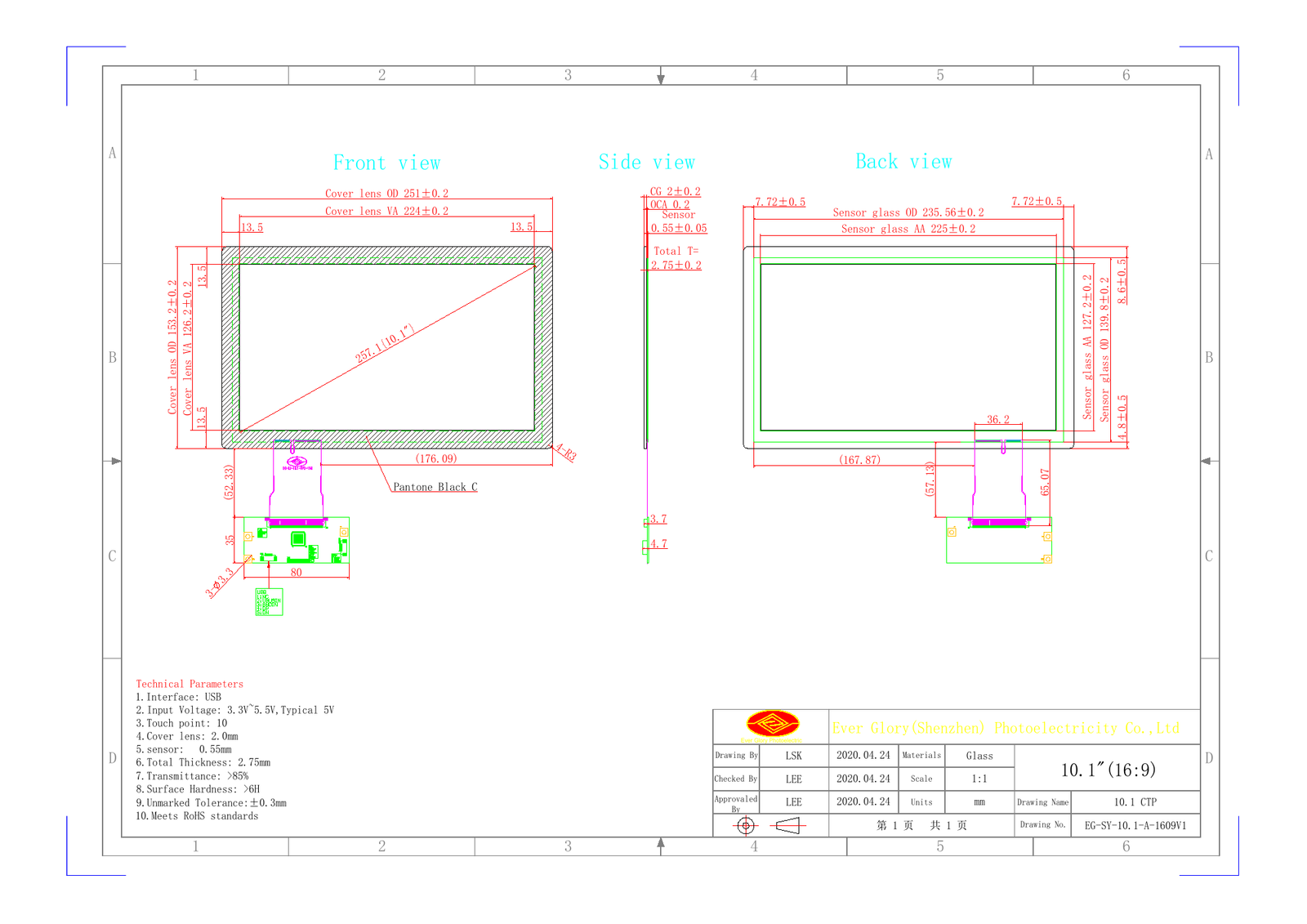

دستورالعمل مهندسی، راهنمایی‌هایی درباره فاصله‌گذاری، اتصال زمین، مسیر FPC و روش آزمون ارائه می‌کند. این سند جای گزارش عملکرد، درجه IP یا تضمین عمر محصول را نمی‌گیرد. در نقشه EG-SY-10.1-A-1609V1، ضخامت شیشه محافظ 2.0±0.2 mm، ضخامت Sensor برابر 0.55±0.05 mm و ضخامت کل 2.75±0.2 mm است؛ تلرانس ابعاد بدون تلرانس اختصاصی نیز ±0.3 mm درج شده است. این مقادیر فقط به همین Revision مربوط‌اند.
