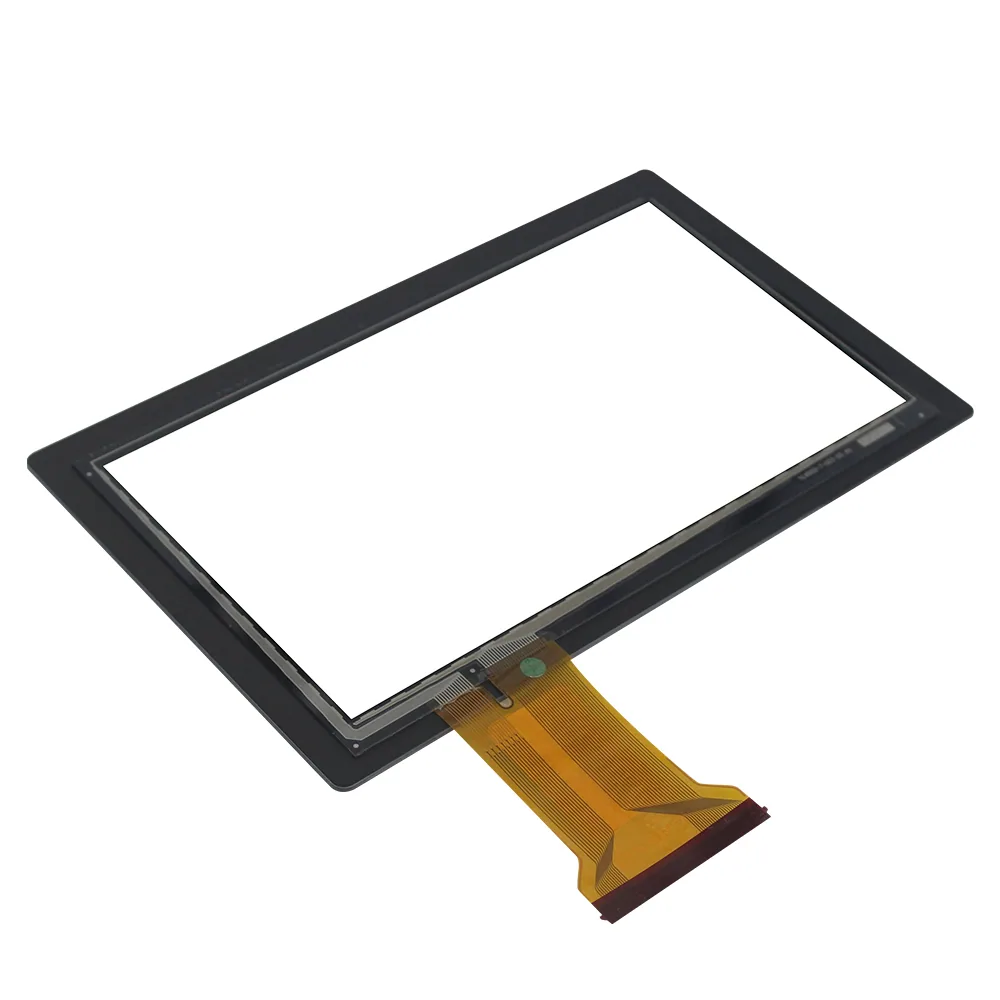

Custom PCAP touch panel
لوحات لمس PCAP سعوية مخصصة لمشاريع OEM
يبدأ مشروع PCAP المخصص من هندسة زجاج الغطاء والمنطقة الفعالة والحساس وFPC والمتحكم وواجهة المضيف، ثم ينتقل إلى التكامل والعينة والتحقق. يركز هذا المسار على قرارات التخصيص والرسم والتكامل التي تغيّر السعر ومخاطر الدمج.
PCAP لا يساوي TFT-LCD أو Monitor أو Panel PC
لوحة PCAP مكوّن إدخال لمسي. لا تحتوي تلقائيًا على LCD أو HDMI أو غلاف أو لوحة تغذية الشاشة أو حاسوب أو نظام تشغيل. قد يجمع مشروع وحدة بين TFT-LCD + PCAP ومكونات معتمدة، لكن نطاقها الكامل يحدده BOM.
تشريح القرار
الزجاج ← الحساس ← FPC ← المتحكم ← التكامل ← التحقق
كل طبقة تضيف أبعادًا ومواد وواجهة ومصدر تداخل ومعيار قبول يجب تثبيته في الرسم أو المواصفة أو سجل العينة.
- 01
زجاج الغطاء
المحيط والفتحات والطباعة والسماكة والحافة والمعالجة السطحية.
- 02
الحساس
المنطقة الفعالة والبنية الكهربائية والتوافق مع الزجاج.
- 03
FPC
الموقع والطول والانحناء والتثبيت والمسار داخل الجهاز.
- 04
المتحكم
الشريحة والبرنامج الثابت والواجهة والقدرة والمضيف.
- 05
التكامل
LCD والإطار واللاصق والتأريض وEMI والبنية البصرية.
- 06
التحقق
عينة وشروط قفاز أو ماء أو ضوضاء وسجل قبول محدد.
معايير القرار
ما الذي يجب تجميده قبل إصدار الرسم؟
تخصيص PCAP حزمة قرارات مترابطة؛ تغيير موضع FPC أو الزجاج أو المتحكم قد يعيد فتح التحقق.
| طبقة القرار | مدخل المشروع | المخرج الموثق |
|---|---|---|
| الميكانيكا والبصريات | المحيط وA.A. / V.A. والسماكة والطباعة والفتحات | رسم مراجعة معتمد |
| اللمس والإلكترونيات | الحساس والمتحكم وFPC والواجهة والقدرة | مواصفة تكوين وبرنامج ثابت |
| التكامل والبيئة | LCD والإطار والتأريض وEMI والقفاز والرطوبة | خطة عينة ومعايير قبول |
التخصيص التجاري
من رسم العميل إلى هندسة قابلة للتصنيع والتحقق
توضع المنطقة الفعالة والمرئية والطباعة والفتحات والحواف وموضع FPC ضمن مراجعة رسم واحدة. يجب ألا يفترض فريق الشراء أن مقاس القطر وحده يحدد الشكل أو التسامحات أو المتحكم.
قبل العرض الفني، يلزم تعريف المضيف والواجهة والميكانيكا والبنية البصرية والبيئة والوثائق المطلوبة. يمكن اختيار «غير محدد بعد» للعناصر المفتوحة بدل اختراع قيمة مبكرة.
المحيط، الطباعة، الفتحات، الحواف والسماكة.
المنطقة الفعالة والبنية والتوافق مع الغطاء.
USB أو غيرها، القدرة، المضيف والبرنامج الثابت.
رسم وBOM وشروط قبول وسجل نتيجة.
مثال رسم مضبوط
ما الذي يثبته EG-SY-10.1-A-1609V1؟
القيم التالية تخص لوحة PCAP مقاس 10.1 in ورسمها ومراجعتها فقط. لا يثبت الرسم وجود TFT-LCD أو غلاف أو لوحة شاشة أو تكوين وحدة نهائي.
| المعلمة | القيمة في الرسم | حد الاستخدام |
|---|---|---|
| الواجهة وجهد التغذية | USB؛ 3.3–5.5 V؛ القيمة النموذجية 5 V | EG-SY-10.1-A-1609V1 فقط |
| نقاط اللمس | 10 | التكوين والبرنامج الثابت المحددان |
| السماكات | زجاج 2.0 mm؛ OCA 0.2 mm؛ حساس 0.55 mm؛ إجمالي 2.75±0.2 mm | لا تُنقل إلى زجاج أو حساس آخر |
| الخواص المذكورة | نفاذية >85%؛ صلادة >6H | الرسم والمراجعة فقط؛ ليست مواصفة عائلية |
| Sensor Test | طريقة فحص منظومة لمس محددة | إجراء تحقق فقط؛ لا يثبت نجاح وحدة أو دفعة من دون سجل مطابق |
بيانات PCAP موثقة وحدود طريقة Sensor Test
تلخص العناصر التالية نطاق كل نموذج أو رسم أو طريقة، ولا تنقل قيمه إلى عنصر آخر.
EG-SY-10.1-A-1609V1 · مراجعة رسم محددة
PCAP مقاس 10.1 بوصة، USB، جهد إدخال 3.3–5.5 V (نموذجي 5 V)، عشر نقاط لمس، زجاج غطاء 2.0 mm، طبقة OCA بسماكة 0.2 mm، حساس 0.55 mm وسماكة كلية 2.75±0.2 mm، مع نفاذية ضوئية أكبر من 85% وصلادة أكبر من 6H. القيم خاصة بالرسم والمراجعة.
Sensor Test · طريقة تحقق وليست نتيجة دفعة
يصف الدليل طريقة فحص منظومة اللمس. لا يثبت أن كل وحدة أو دفعة أو تكوين قد اجتاز الاختبار؛ يلزم سجل مرتبط بالعينة أو الدفعة وشروطها.
فصل الكيانات
PCAP ≠ TFT-LCD + PCAP Module ≠ Touch Monitor ≠ Panel PC
قد تضم الوحدة TFT-LCD ولوحة PCAP ومكونات تكامل معتمدة. لا يعني ذلك تلقائيًا وجود HDMI أو غلاف أو لوحة تغذية الشاشة أو لوحة حوسبة أو نظام تشغيل. أما الشاشة فتضيف إلكترونيات الفيديو والهيكل، ويضيف Panel PC الحوسبة.
إرشاد دمج مضبوط
المسافة والتأريض ومسار FPC ومصادر التداخل
يوصي دليل الدمج الداخلي بإدارة المسافة بين TP وLCD، وربط تأريض متحكم اللمس ولوحة قيادة LCD والهيكل وفق تصميم الجهاز، وتثبيت FPC ومنع طيه الحاد أو مروره قرب إشارات عالية التردد أو خطوط تغذية المضيف.
هذه مبادئ هندسية من مستوى دليل داخلي؛ لا تثبت أداء EMI أو نجاح كل تجميع. يجب التحقق على النظام المستهدف وتسجيل الشروط والنتيجة.
القفازات والرطوبة
حوّل السيناريو إلى شروط اختبار قابلة للتكرار
حدد مادة القفاز وسماكته، وكمية الماء وتوزيعه وزاوية الجهاز وتصريفه، والزجاج والمتحكم والبرنامج الثابت والتأريض ومعيار القبول. Wet Touch لا يساوي عزل الماء، وتصنيف IP لا يثبت دقة اللمس مع الماء.

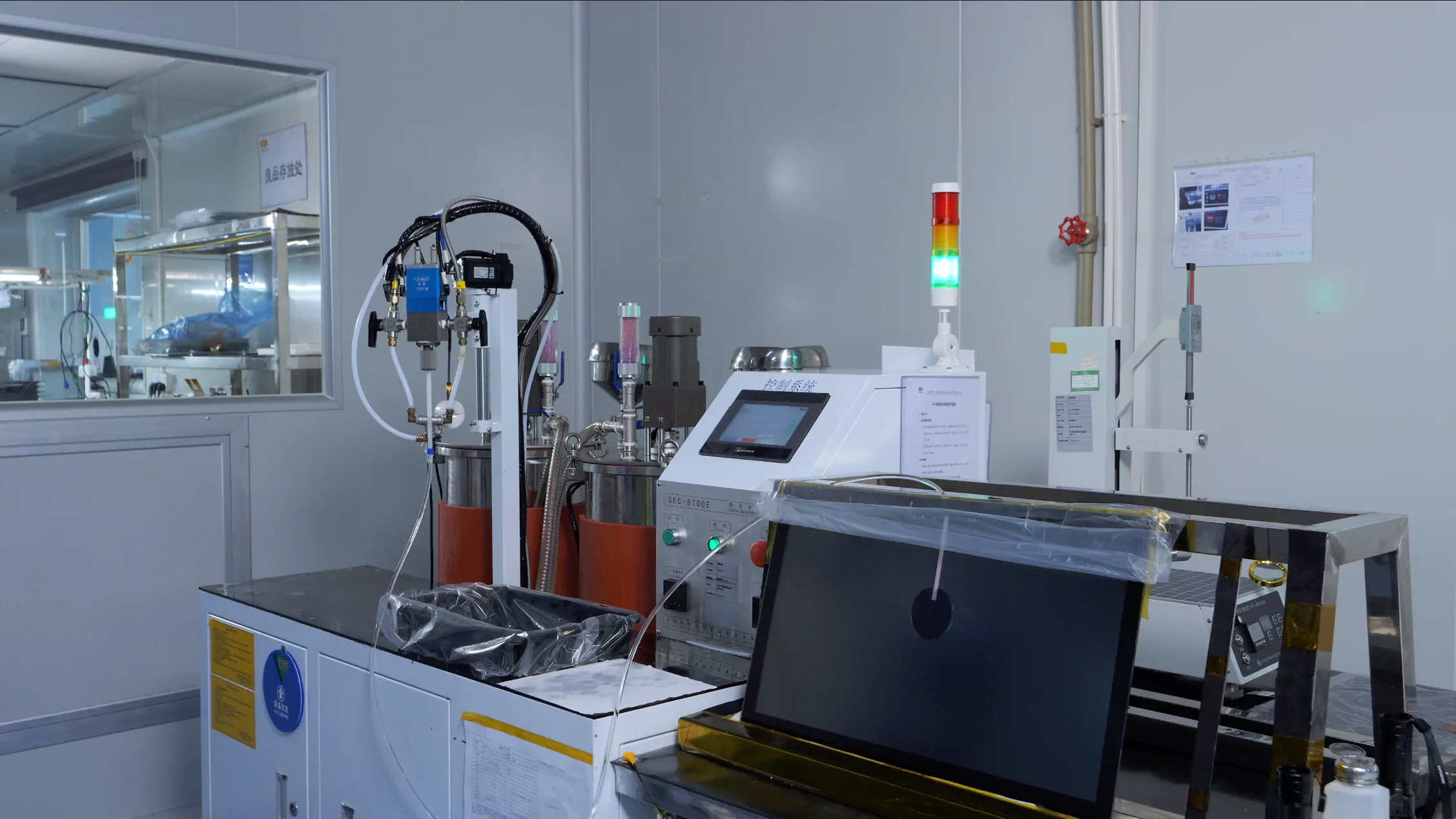

خيار التكامل البصري
Optical Bonding عملية محتملة وليست خاصية تلقائية
يمكن دراسة Optical Bonding لدمج PCAP وLCD وفق البنية والمواد والمقاس وشروط المشروع. صورة الإنتاج تثبت وجود نشاط العملية فقط؛ ولا تثبت كل المقاسات أو المواد أو الحد الأقصى أو العائد أو الطاقة أو العمر الخارجي.
طريقة الاختبار
Sensor Test يصف الإجراء ولا يثبت نتيجة كل وحدة
يُستخدم Sensor Test عند توصيل شاشة اللمس باللوحة الأم، ويشير الدليل الداخلي إلى إعادة الفحص مع تغيير نوع اللوحة الأم في الجهاز المتكامل. لا تُعد النتيجة ناجحة إلا إذا ارتبطت بسجل عينة أو دفعة وشروط وتكوين مطابق.
سجل الدليل الظاهر
قوة الادعاء لا تتجاوز قوة المصدر
المواصفة والرسم والتقرير والعينة والصورة ليست أدلة متبادلة. يوضح الجدول ما يمكن قوله وما يجب أن يبقى داخل حدود المشروع.
| المستوى | الحالة | الادعاء | المصدر | حد التطبيق |
|---|---|---|---|---|
| A | موثق | USB، جهد تغذية 3.3–5.5 V (نموذجي 5 V)، 10 نقاط، زجاج 2.0 mm، OCA 0.2 mm، حساس 0.55 mm، إجمالي 2.75±0.2 mm، >85% و>6H | رسم EG-SY-10.1-A-1609V1 | الرسم والمراجعة 10.1 in فقط؛ لا يشمل LCD أو وحدة نهائية. |
| B | طريقة فقط | إجراء Sensor Test عند توصيل شاشة اللمس باللوحة الأم وإعادته عند تغيير نوع اللوحة الأم في الجهاز المتكامل | دليل استخدام شاشة اللمس والوحدة، إصدار 2024-10–10 | لا يثبت نتيجة عينة أو دفعة من دون سجل مطابق. |
| B | إرشاد فقط | المسافة والتأريض ومسار FPC وتجنب الإشارات عالية التردد | الدليل الداخلي نفسه | يحتاج تحققًا على التجميع الفعلي؛ لا يثبت أداء عالميًا. |
| C | عملية مرئية | تنفيذ نشاط Optical Bonding | صورة إنتاج Ever Glory حقيقية | لا تثبت المقاس الأقصى أو المواد أو العائد أو السعة أو العمر. |
| — | غير مثبت كعائلة | قفاز أو لمس رطب أو مقاومة ماء أو IP أو حرارة أو رطوبة شاملة | لا يوجد تقرير تكوين عائلي مطابق | يُعامل كمتطلب مشروع وخطة اختبار فقط. |
مدخلات الطلب
ستة مدخلات تقلل الافتراضات في المراجعة الفنية
يمكن إبقاء القرار غير المحسوم واضحًا بدل إدخال قيمة مؤقتة على أنها مواصفة.
- رسم الزجاج والمنطقة الفعالة
- السماكة والطباعة والفتحات
- موضع FPC والمتحكم
- المضيف والواجهة والقدرة
- LCD وطريقة التكامل
- القفاز والرطوبة وEMI ووثيقة القبول
الأسئلة الشائعة
إجابات على حدود المنتج والتكامل والدليل
هل لوحة PCAP تتضمن TFT-LCD؟
لا. PCAP مكوّن لمس. إذا كان المطلوب وحدة TFT-LCD + PCAP فيجب تحديد LCD والمكونات والتكامل وBOM والرسم على نحو منفصل.
هل يمكن تخصيص شكل زجاج الغطاء؟
يمكن دراسة المحيط والفتحات والطباعة والحواف والسماكة، لكن قابلية التصنيع والتفاوتات تعتمد على مراجعة الرسم والتكوين المطلوبين.
هل قيم EG-SY-10.1-A-1609V1 تخص كل لوحات PCAP؟
لا. كل القيم تخص رسم ومراجعة اللوحة 10.1 بوصة المذكورة ولا تنتقل إلى مقاس أو متحكم أو FPC أو زجاج آخر.
هل Sensor Test يثبت أن كل دفعة اجتازت الاختبار؟
لا. يصف الإجراء طريقة التحقق. يلزم سجل يربط النتيجة بالعينة أو الدفعة والتكوين والبرنامج الثابت والشروط.
هل يمكن ضمان العمل مع القفازات أو الماء مسبقًا؟
لا يُثبت ذلك إلا بعد تعريف القفاز والماء والميكانيكا والمتحكم والبرنامج الثابت والتأريض ومعيار القبول، ثم اختبار التجميع المستهدف.
الخطوة التالية
ابدأ PCAP من الرسم والمضيف وشروط القبول
أرسل المحيط والمنطقة الفعالة وموضع FPC والمتحكم وLCD والبيئة لنحوّل الطلب إلى مراجعة رسم وعينة قابلة للتحقق.
