Vidrio, sensor, FPC y controlador diseñados como un sistema
Paneles táctiles PCAP a medida para integración industrial
Ever Glory desarrolla paneles táctiles capacitivos proyectados según el contorno, la zona activa, el vidrio, la salida FPC, la interfaz y el entorno eléctrico del equipo OEM. Cada panel táctil capacitivo PCAP se configura según el vidrio, el controlador, la interfaz y el entorno electromagnético.
- Estructuras G+G, G+F o G+FF según proyecto
- Controlador USB o I²C sujeto a compatibilidad
- Guante, humedad y vidrio grueso validados con el stack final
Respuesta directa
Paneles táctiles PCAP a medida para integración industrial
Un panel táctil capacitivo proyectado (PCAP) es el componente situado delante del LCD. Puede incluir vidrio de protección, sensor ITO, FPC y controlador, pero no incluye automáticamente el LCD, la carcasa, la alimentación ni la CPU.
Alcance técnico y responsabilidades
No prometer tacto estable sin definir el stack
El comportamiento cambia con el espesor del vidrio, adhesivo, LCD, alimentación, masa, cables y metal cercano. La función se aprueba con la configuración real y una versión identificada de firmware.
- Producto: Panel PCAP a integrar, sin LCD ni carcasa completa.
- Estructura: G+G, G+F o G+FF según robustez, espesor, óptica y viabilidad.
- Superficie: AG, AR o AF cuando el material, el proceso y el uso lo justifiquen.
Integración del sistema
Integración PCAP: ruido eléctrico, puesta a tierra y FPC
El rendimiento de un panel PCAP no depende únicamente del sensor. El LCD, la fuente de alimentación, el marco metálico, la puesta a tierra, la longitud y la ruta del FPC, los cables y el entorno electromagnético pueden modificar la relación señal-ruido y provocar toques falsos o pérdida de sensibilidad. Por eso, la muestra debe probarse en el equipo objetivo, con la pantalla, la alimentación, la mecánica y el firmware previstos. La interfaz USB o I²C, el controlador y su configuración se confirman por proyecto. Antes de liberar la serie se documentan el plano, la revisión de firmware, las condiciones de ensayo y los criterios de aceptación, sin atribuir niveles de inmunidad no demostrados.
Decisiones de ingeniería
Decisiones clave para Paneles PCAP
Al evaluar un panel táctil PCAP a medida, se revisan de forma conjunta los factores que pueden alterar la integración y el resultado.
Vidrio de protección
Contorno, espesor, temple, bordes, taladros, impresión y tratamientos.
Sensor ITO
Zona activa, electrodos, canales y margen definidos por geometría y rendimiento.
FPC y conector
Salida, longitud, radio de flexión, pinout y sujeción compatibles con el montaje.
Controlador
USB o I²C, sensibilidad, filtrado, multipunto y rechazo de contactos no deseados.
Guante y agua
Material del guante y estado de humedad convertidos en condiciones de ensayo.
Serie
Plano, firmware, muestra patrón y plan de inspección controlan la repetibilidad.
Matriz de alcance
Datos técnicos que deben aprobarse
La matriz distingue, para un panel táctil PCAP a medida, lo ya confirmado de las decisiones que siguen abiertas por proyecto.
| Producto | Panel PCAP a integrar, sin LCD ni carcasa completa. |
|---|---|
| Estructura | G+G, G+F o G+FF según robustez, espesor, óptica y viabilidad. |
| Superficie | AG, AR o AF cuando el material, el proceso y el uso lo justifiquen. |
| Interfaz | USB o I²C según controlador, host y arquitectura. |
| Aprobación | Dibujo, controlador, firmware, adhesivo, prueba táctil y muestra patrón. |
| Datos de recubrimientos AG/AR/AF | Pendientes de ingeniería o proveedor: haze AG, reflectancia AR, transmisión de luz visible, ángulo de contacto con agua AF, ensayo de abrasión, dureza a lápiz o superficial y compatibilidad con productos químicos de limpieza. Cada dato se publicará solo con muestra, método, condiciones, unidad y resultado trazables. |
Cada valor relativo a un panel táctil PCAP a medida solo es vinculante cuando aparece en la referencia, revisión, ensayo u oferta que identifica la configuración.
Datos de entrada
Datos necesarios para evaluar la viabilidad
La viabilidad de un panel táctil PCAP a medida se revisa con datos suficientes sobre mecánica, electrónica, entorno y volumen.
- DXF, STEP o PDF acotado del vidrio y zona activa
- LCD objetivo, separación, adhesivo y estructura mecánica
- FPC, conector, pinout, interfaz y longitud de cable
- Guante, agua, limpieza, iluminación y entorno electromagnético
- Cantidad de muestra, volumen anual, calendario y criterios de aceptación
- Informe de recubrimientos AG/AR/AF con muestra, método, condiciones, unidades y resultados trazables
Del requisito a la serie
Proceso de revisión y aprobación
El trabajo sobre un panel táctil PCAP a medida avanza mediante revisiones trazables desde los requisitos hasta la liberación de serie.
- 01
Requisitos
Ordenar plano, uso, ambiente, host y volumen.
- 02
Diseño
Definir vidrio, sensor, FPC, controlador y adhesión.
- 03
Muestra
Fabricar prototipo con firmware y revisión identificados.
- 04
Ajuste
Probar tacto con LCD, masa, guante, agua y ruido reales.
- 05
Serie
Aprobar muestra patrón, documentación y control de cambios.
Escenarios de uso
Aplicaciones y escenarios habituales
Los escenarios siguientes orientan la selección de un panel táctil PCAP a medida, pero no sustituyen la validación en el sistema objetivo.
HMI de máquina
Frentes táctiles personalizados integrados por el fabricante del equipo.
Quioscos
Vidrio con forma, impresión y área activa adaptadas al diseño del terminal.
Equipos especializados
Interfaces PCAP para dispositivos médicos, transporte o exterior, bajo requisitos del sistema.
Evidencia y límites

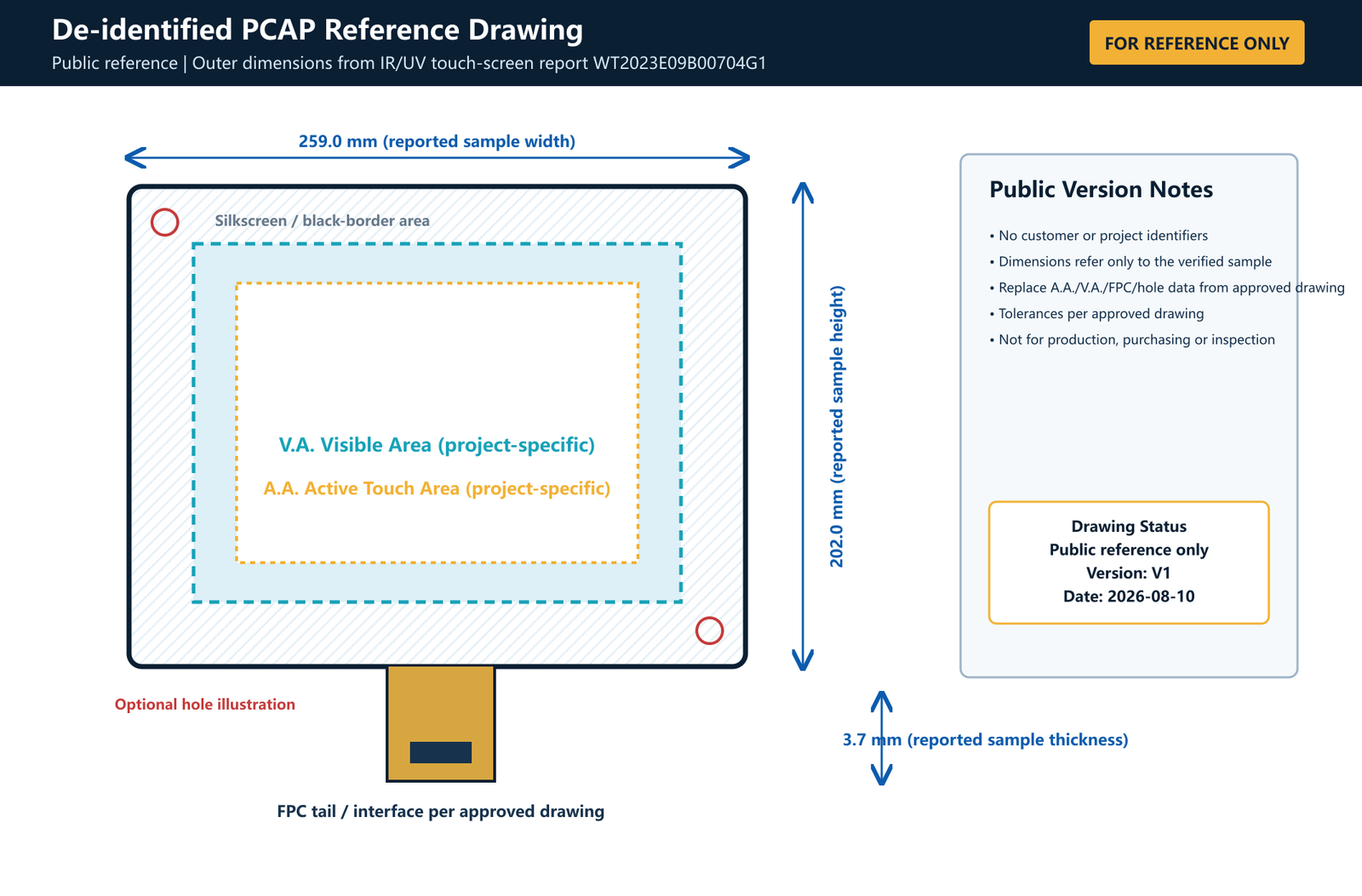

Muestra documentada; plano de referenciaReferencia PCAP desidentificada vinculada a un informe de muestra
La muestra asociada al informe WT2023E09B00704G1 mide 259,0 × 202,0 × 3,7 mm. El área activa, área visible, FPC, taladros y tolerancias continúan siendo valores específicos del proyecto y deben proceder del plano aprobado.
- Producto: Panel PCAP a integrar, sin LCD ni carcasa completa.
- Estructura: G+G, G+F o G+FF según robustez, espesor, óptica y viabilidad.
- Superficie: AG, AR o AF cuando el material, el proceso y el uso lo justifiquen.
Fuente: Informe de muestra WT2023E09B00704G1
Preguntas frecuentes
Preguntas frecuentes sobre Paneles PCAP
Las respuestas delimitan qué puede confirmarse para un panel táctil PCAP a medida y qué requiere datos del equipo o una oferta identificada.
¿PCAP y tecnología capacitiva proyectada son lo mismo?
Sí. PCAP es la abreviatura internacional de tecnología capacitiva proyectada.
¿Puede funcionar detrás de vidrio grueso?
Puede ser viable, pero el espesor, material, sensor, controlador, masa y ruido deben evaluarse juntos.
¿Se puede personalizar la forma?
Sí, sujeto a DFM del contorno, esquinas, taladros, borde, serigrafía, zona óptica y salida FPC.
¿Qué diferencia hay entre panel PCAP y módulo táctil?
El módulo añade un LCD y sus interfaces; el panel PCAP es solo el componente táctil.
¿Cómo se aprueba Wet Touch?
Se define si debe ignorar gotas, reconocer un dedo sobre película de agua o permitir operación bajo un estado concreto, y se ensaya ese caso.
¿Publican valores de recubrimientos AG, AR o AF?
Solo cuando ingeniería o el proveedor aporta un informe que identifica la muestra, el método, las condiciones, la unidad y el resultado. Mientras no exista esa evidencia, los valores permanecen expresamente pendientes y no se estiman.
Siguiente paso
Revise el plano PCAP antes de fabricar la muestra
Comparta contorno, zona activa, FPC, LCD, controlador, ambiente y volumen.
