Pantalla táctil capacitiva: funcionamiento y selección industrial
La tecnología PCAP detecta cambios muy pequeños de acoplamiento capacitivo en una matriz transparente. Su rendimiento depende del sensor, vidrio, controlador, masa, LCD, cableado, firmware y entorno.
- PCAP significa projected capacitive
- La sensibilidad no se define solo por firmware
- Capacitivo y resistivo resuelven prioridades diferentes
Respuesta directa
Pantalla táctil capacitiva: funcionamiento y selección industrial
Una pantalla táctil capacitiva proyectada usa electrodos transparentes para localizar uno o varios contactos. Ofrece una superficie continua y multipunto, pero necesita diseño y ajuste específicos para guantes, agua, vidrio grueso y ruido eléctrico.
Límite técnico de Guía de pantalla táctil capacitiva
La tecnología no determina por sí sola la idoneidad
PCAP puede ofrecer multipunto y una superficie de vidrio continua; resistivo puede responder a presión con distintos objetos. La decisión considera operador, guante, agua, precisión, óptica, ambiente, coste y vida del programa.

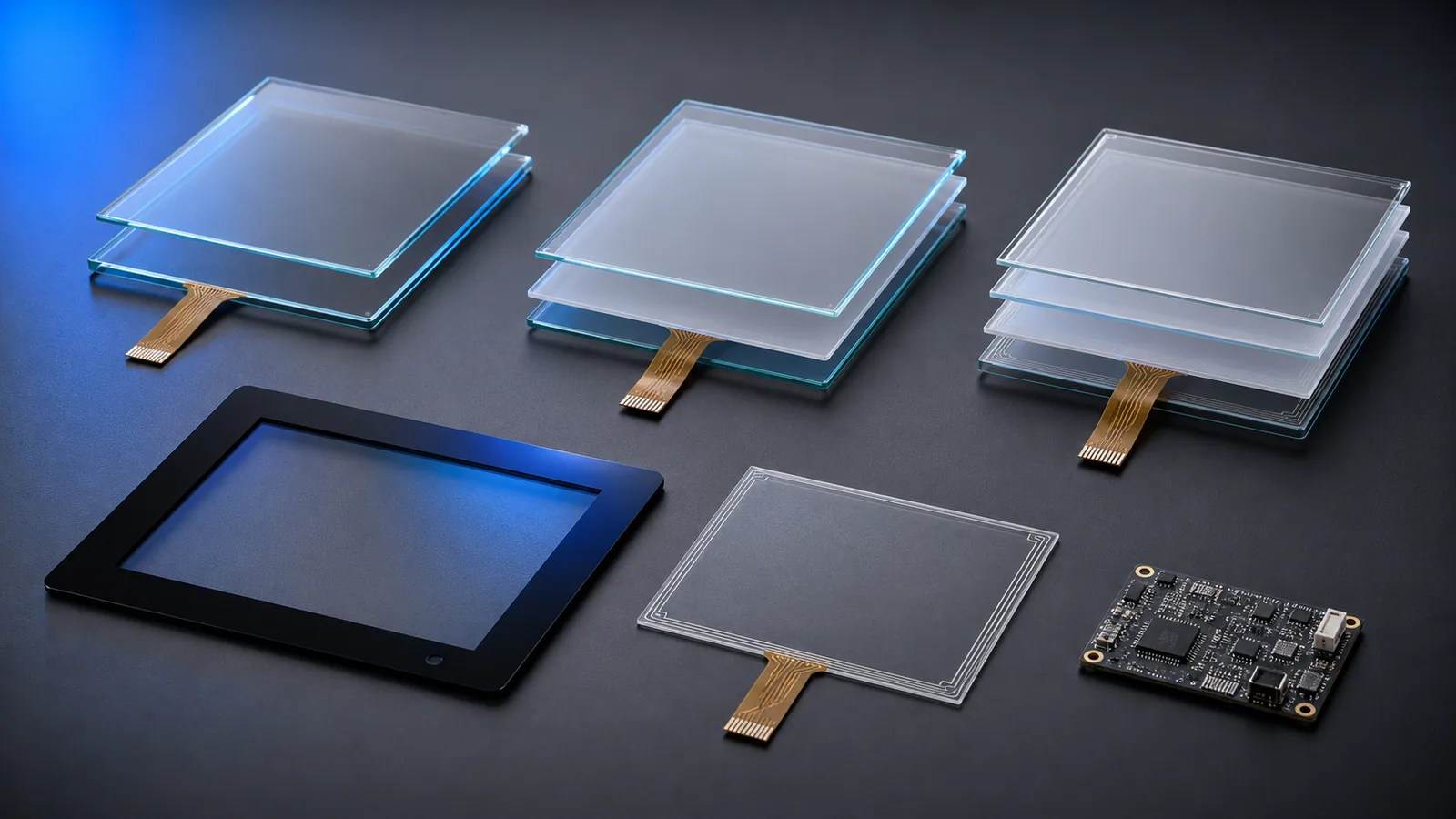

- Stack se confirma mediante Vidrio, adhesivo, sensor ITO, FPC, controlador y enlace host.
- Interfaces se confirma mediante USB o I²C según arquitectura y controlador.
- Funciones se confirma mediante Multipunto, guantes, humedad y vidrio grueso sujetos a diseño.
Decisiones de ingeniería
Variables que definen Guía de pantalla táctil capacitiva
El dedo modifica el acoplamiento medido por la matriz del sensor. El resto de decisiones se contrasta con el mismo plano y criterio de aceptación.
Campo capacitivo
El dedo modifica el acoplamiento medido por la matriz del sensor.
Vidrio
Mayor distancia y materiales distintos cambian la reserva de señal.
Controlador
Escaneo, umbrales y filtros convierten la señal en coordenadas.
Ruido
LCD, fuentes, cables, motores y masa pueden alterar la medición.
Agua
Gotas, película y operación activa son estados diferentes.
Validación
Precisión, bordes, gestos, latencia y falsos contactos se prueban en conjunto.
Matriz de alcance
Qué debe quedar aprobado para Guía de pantalla táctil capacitiva
La tabla separa el producto descrito de las opciones que solo se vuelven vinculantes en una configuración identificada.
| Stack | Vidrio, adhesivo, sensor ITO, FPC, controlador y enlace host. |
|---|---|
| Interfaces | USB o I²C según arquitectura y controlador. |
| Funciones | Multipunto, guantes, humedad y vidrio grueso sujetos a diseño. |
| Integración | LCD, masa, blindaje, cables, adhesión y metal cercano. |
| Prueba | Exactitud, gestos, bordes, latencia, ruido y ambiente. |
Los valores de guía de pantalla táctil capacitiva se aplican únicamente a la referencia, revisión, ensayo y oferta que los documenten.
Datos de entrada
Información para evaluar Guía de pantalla táctil capacitiva
La primera revisión parte de material y espesor del vidrio; las demás entradas reducen supuestos de coste, plazo e integración.
- Material y espesor del vidrio
- Tipo de guante y tarea táctil
- Estado de agua y método de limpieza
- LCD, fuente, controlador, cable y masa
- Criterios de exactitud, latencia y toques falsos
Del requisito a la serie
Puertas de aprobación para Guía de pantalla táctil capacitiva
El proceso comienza con «Definir uso» y termina con «Verificar», conservando la revisión de cada salida.
- 01
Definir uso
Especificar operador, gesto y entorno.
- 02
Diseñar stack
Alinear vidrio, sensor, FPC y controlador.
- 03
Integrar
Montar con LCD, cables, masa y adhesivo reales.
- 04
Ajustar
Optimizar firmware sin ocultar problemas de hardware.
- 05
Verificar
Ejecutar matriz de prueba y guardar muestra patrón.
Escenarios de uso
Dónde encaja Guía de pantalla táctil capacitiva
Aclarar términos PCAP, capacitivo proyectado y panel táctil. Cada escenario mantiene los límites técnicos y de responsabilidad descritos arriba.
Aprendizaje
Aclarar términos PCAP, capacitivo proyectado y panel táctil.
Especificación
Convertir funciones como guante o agua en pruebas reproducibles.
Comparación
Evaluar capacitivo y resistivo por aplicación, no por popularidad.
Evidencia y límites
Guía técnica de selección PCAPEl rendimiento táctil depende del stack completo
Vidrio, sensor, controlador, firmware, LCD, alimentación, puesta a tierra, carcasa y entorno electromagnético influyen en el comportamiento PCAP. La selección se confirma con el plano y una muestra evaluada en el equipo objetivo.
- Stack: Vidrio, adhesivo, sensor ITO, FPC, controlador y enlace host.
- Interfaces: USB o I²C según arquitectura y controlador.
- Funciones: Multipunto, guantes, humedad y vidrio grueso sujetos a diseño.
Fuente: Guía de arquitectura PCAP de Ever Glory
Preguntas frecuentes
Dudas habituales sobre Guía de pantalla táctil capacitiva
Estas respuestas delimitan el alcance; los datos vinculantes se confirman con la entrada técnica del proyecto.
¿Qué es PCAP?
Es la tecnología capacitiva proyectada que localiza contactos mediante una matriz de electrodos transparentes.
¿Por qué falla después del montaje?
Porque LCD, metal, adhesivo, cables, fuente y masa modifican las condiciones eléctricas del sensor.
¿Puede usarse con cualquier guante?
No. Material, espesor, ajuste y tarea deben definirse y probarse.
¿El agua siempre causa toques falsos?
Depende del sensor, controlador, firmware, masa y estado del agua. El comportamiento esperado debe especificarse.
¿Cuándo elegir resistivo?
Cuando la activación por presión, compatibilidad con objetos o ciertas condiciones pesan más que multipunto y superficie de vidrio continua.
Siguiente paso
Transforme una función táctil en una prueba
Defina vidrio, guante, agua, host y criterios de aceptación antes de elegir sensor.
