Unión óptica controlada para reducir interfaces de reflexión
Unión óptica (optical bonding) para pantallas táctiles
La unión óptica (optical bonding) rellena el espacio entre el LCD y el frontal con un adhesivo ópticamente transparente. Puede mejorar el contraste, reducir reflejos internos y limitar la condensación, pero exige compatibilidad de materiales y un proceso estable.
- OCA u OCR según stack y viabilidad
- Beneficio óptico verificado con la configuración real
- Burbujas, partículas, alineación y tensión incluidos en el control
Respuesta directa
Unión óptica (optical bonding) para pantallas táctiles
La unión óptica, también denominada optical bonding, adhiere por completo el conjunto de visualización. OCA utiliza una película y OCR emplea resina líquida; la elección depende del tamaño, la estructura, las tensiones, la reparabilidad y la capacidad de proceso.
Alcance técnico y responsabilidades
No es una mejora automática para cualquier LCD
Polarizadores sensibles, superficies, marcos, flexión, temperatura, adhesivo y posibilidad de reparación deben revisarse antes. El proceso no corrige un LCD inadecuado ni garantiza por sí solo legibilidad exterior o protección IP.
- Entrada: LCD, panel táctil, vidrio, planos y objetivo óptico.
- Material: OCA u OCR con compatibilidad y trazabilidad de lote.

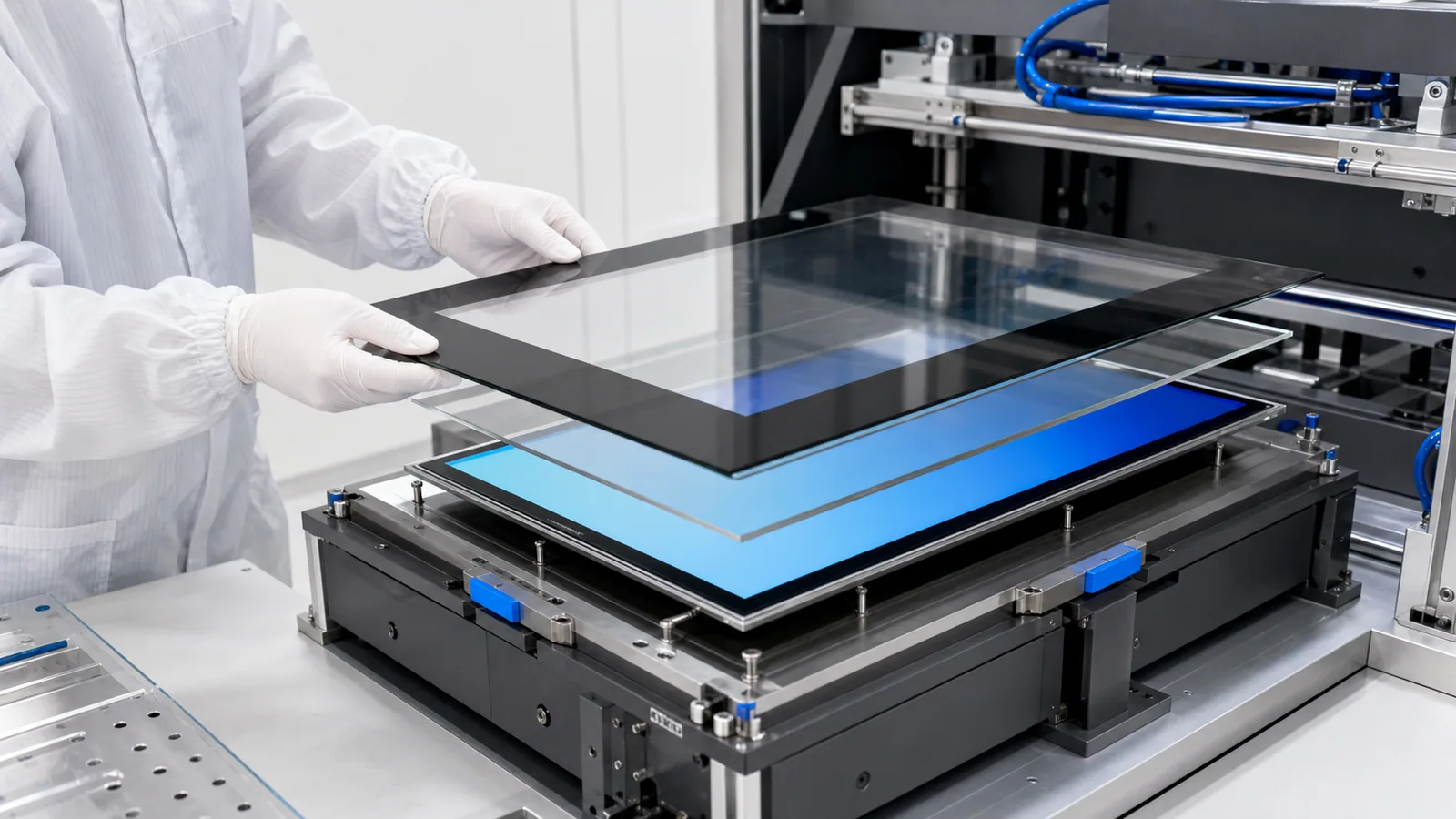

- Proceso: Limpieza, alineación, laminación/dispensado, vacío y curado.
Decisiones de ingeniería
Decisiones clave para Unión óptica
Al evaluar la unión óptica con OCA u OCR, se revisan de forma conjunta los factores que pueden alterar la integración y el resultado.
Compatibilidad
LCD, polarizador, vidrio, sensor, tinta y adhesivo.
Método
OCA u OCR según tamaño, geometría, equipo y reparabilidad.
Preparación
Limpieza, control de partículas, inspección y tratamiento previo.
Proceso
Alineación, presión, vacío, curado y tiempo controlados.
Inspección
Burbujas, contaminación, desplazamiento, Mura y función táctil.
Validación
Óptica, temperatura, humedad y fiabilidad según el alcance.
Matriz de alcance
Datos técnicos que deben aprobarse
La matriz distingue, para la unión óptica con OCA u OCR, lo ya confirmado de las decisiones que siguen abiertas por proyecto.
| Entrada | LCD, panel táctil, vidrio, planos y objetivo óptico. |
|---|---|
| Material | OCA u OCR con compatibilidad y trazabilidad de lote. |
| Proceso | Limpieza, alineación, laminación/dispensado, vacío y curado. |
| Control | Inspección visual, dimensiones, imagen y tacto. |
| Aprobación | Muestra y criterios de aceptación vinculados al stack exacto. |
Cada valor relativo a la unión óptica con OCA u OCR solo es vinculante cuando aparece en la referencia, revisión, ensayo u oferta que identifica la configuración.
Datos de entrada
Datos necesarios para evaluar la viabilidad
La viabilidad de la unión óptica con OCA u OCR se revisa con datos suficientes sobre mecánica, electrónica, entorno y volumen.
- Modelos y fichas de LCD, PCAP y vidrio
- Zona activa, marco, espesor, planitud y tolerancias
- Objetivo: reflejo, contraste, condensación o rigidez
- Temperatura, humedad, UV, impacto y vida esperada
- Criterios de burbujas, partículas, alineación y reparabilidad
Del requisito a la serie
Proceso de revisión y aprobación
El trabajo sobre la unión óptica con OCA u OCR avanza mediante revisiones trazables desde los requisitos hasta la liberación de serie.
- 01
Revisión
Confirmar compatibilidad y riesgo del stack.
- 02
Muestra
Seleccionar adhesivo y parámetros iniciales.
- 03
Proceso
Controlar limpieza, unión, vacío y curado.
- 04
Inspección
Verificar óptica, imagen, tacto y dimensiones.
- 05
Fiabilidad
Ejecutar pruebas acordadas y liberar la versión.
Escenarios de uso
Aplicaciones y escenarios habituales
Los escenarios siguientes orientan la selección de la unión óptica con OCA u OCR, pero no sustituyen la validación en el sistema objetivo.
Exterior
Reducir reflejos internos junto con luminancia y tratamientos adecuados.
Condensación
Eliminar el espacio de aire cuando el diseño y los materiales lo permiten.
Stack compacto
Aumentar cohesión óptica y mecánica sujeto a tensión y reparabilidad.
Evidencia y límites
Proceso explicado; límites visiblesOCA y OCR se seleccionan por stack, proceso y reparabilidad
OCA y OCR se seleccionan según el LCD, el vidrio, el sensor, el tamaño, el proceso y la reparabilidad. Cada comparación antes/después utiliza el mismo LCD, vidrio, luz ambiente y método de medición; los resultados se vinculan al modelo evaluado.
- Entrada: LCD, panel táctil, vidrio, planos y objetivo óptico.
- Material: OCA u OCR con compatibilidad y trazabilidad de lote.
- Proceso: Limpieza, alineación, laminación/dispensado, vacío y curado.
Fuente: Guía técnica de optical bonding de Ever Glory
Preguntas frecuentes
Preguntas frecuentes sobre Unión óptica
Las respuestas delimitan qué puede confirmarse para la unión óptica con OCA u OCR y qué requiere datos del equipo o una oferta identificada.
¿Optical bonding y unión óptica son lo mismo?
Sí. Optical bonding es el término internacional más usado; unión óptica o bonding óptico son equivalentes en contexto.
¿Qué diferencia hay entre OCA y OCR?
OCA es película adhesiva y OCR resina líquida. La elección depende del stack y del proceso.
¿Elimina todos los reflejos?
No. Reduce interfaces internas, pero el vidrio exterior, el recubrimiento y la luz ambiente siguen influyendo.
¿Mejora la protección IP?
Puede ayudar al stack frontal, pero el grado IP depende de carcasa, juntas, conectores y montaje completo.
¿Se puede reparar?
Depende del adhesivo, LCD, vidrio y proceso. La estrategia de retrabajo debe evaluarse antes de serie.
Siguiente paso
Evalúe el stack antes de seleccionar OCA u OCR
Envíe modelos, planos, materiales, objetivo óptico y criterio de aceptación.
Ruta de decisión
Cuándo la óptica forma parte de la aplicación
El proceso de bonding se justifica a partir del stack y del entorno, no como una mejora automática para todos los proyectos.
