OCA, OCR ou collage périphérique selon le projet
Service de collage optique pour écrans tactiles
Le collage optique remplit l'espace entre l'affichage et la dalle tactile afin de réduire les interfaces optiques et la condensation, avec un procédé choisi selon la taille, la construction et les objectifs de fiabilité.
- OCA ou OCR selon faisabilité
- Comparaison avec le collage périphérique
- Validation optique, tactile et environnementale
En bref
Ce qu’il faut retenir avant de choisir
Le collage optique peut améliorer le contraste perçu, réduire certaines réflexions internes et limiter la condensation dans l'entrefer. Il ne remplace pas à lui seul la haute luminosité, l'étanchéité ou la qualification extérieure.
- Réflexions et contraste évalués avec la luminance et la lumière ambiante
- Compatibilité des matériaux et contraintes de dilatation examinées
- Risques de bulles, de débordement et de contraintes sur le LCD maîtrisés par le procédé
- Réparabilité et coût de rebut considérés dans le choix

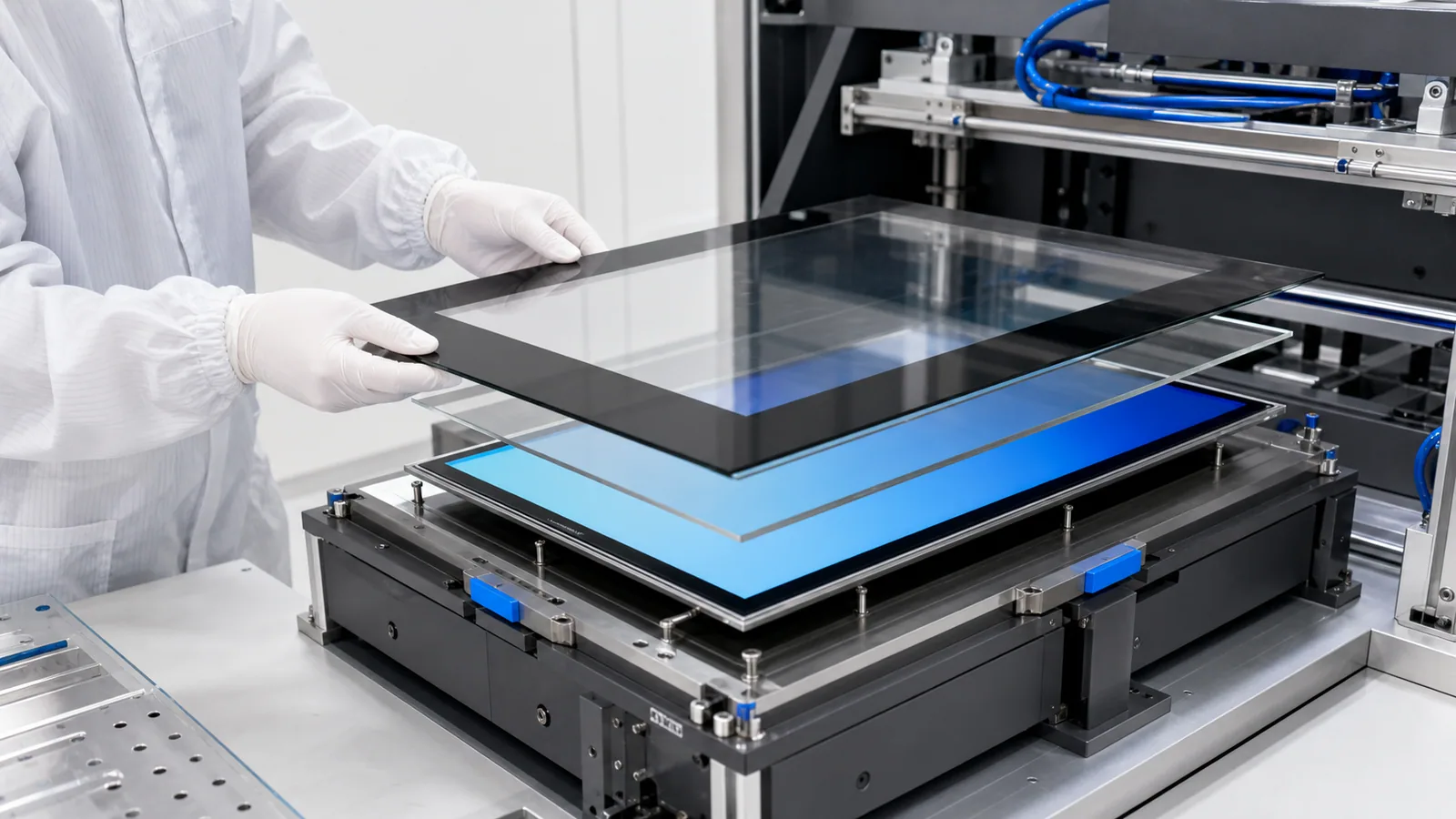

Choix de procédé
Comparer gain optique, réparabilité, coût et risque
Le collage optique n'est pas automatiquement le meilleur choix. Le collage périphérique (air bonding) peut rester pertinent lorsque le coût, la réparabilité ou le remplacement du LCD dominent. La décision doit être reliée à l'environnement et à la valeur du gain optique.
Arbitrage technique
Ce que le collage change réellement
Réflexions internes
La suppression de l'entrefer réduit certaines interfaces air-matériau qui renvoient la lumière.
Contraste perçu
L'image peut rester plus lisible sous forte lumière, sans que la luminance du LCD augmente.
Condensation
L'espace rempli limite la formation de buée entre tactile et affichage dans certains cycles.
Rigidité
L'assemblage devient plus solidaire, avec des contraintes mécaniques à vérifier sur le LCD.
Tactile
Le réglage tactile doit être confirmé après collage, car la pile de matériaux et la masse changent.
Reprise
Le démontage est plus complexe ; le rendement et la stratégie de réparation comptent dans le coût.

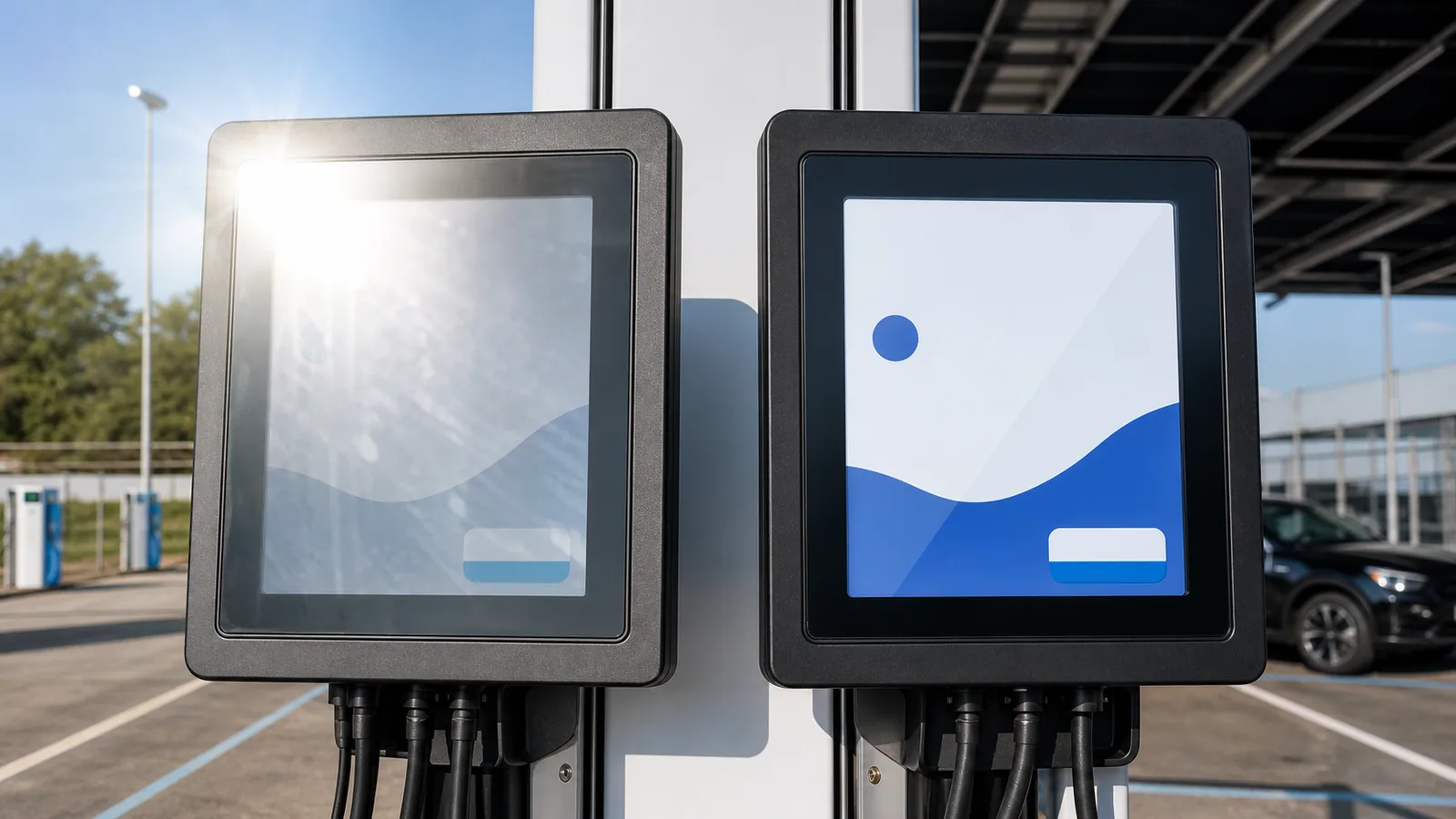

Lisibilité
Le collage optique complète la luminance, il ne la remplace pas
Une bonne solution extérieure combine un niveau de luminance adapté, le contrôle des réflexions, les traitements de surface, le collage, la plage thermique, les UV et la protection. Aucun de ces éléments ne suffit seul.
- Mesure de luminance séparée de l'évaluation du contraste perçu
- AG, AR et AF choisis selon le compromis entre optique et nettoyage
- Échantillon observé sous l'éclairage représentatif
- Vieillissement et température ajoutés si l'usage l'exige
Processus projet
De la demande au produit validé
Chaque étape réduit une incertitude technique avant de lancer la série.
Usage, environnement, architecture, dimensions, volume et calendrier sont clarifiés.
Les interfaces, matériaux, tolérances, traitements et risques d'intégration sont examinés.
Une configuration, ses limites et les points restant à valider sont documentés.
Le prototype est contrôlé dans les conditions d'utilisation et avec le montage prévus.
L'échantillon de référence, le plan de contrôle et la gestion de version cadrent la production.
Données techniques
Informations à cadrer avant devis
Les valeurs finales dépendent du plan, de l’environnement, des composants disponibles et des essais d’échantillon.
| Procédé | Collage périphérique, OCA ou OCR selon taille, structure, matériaux et faisabilité. |
|---|---|
| Entrées | Plans, pile optique, dimensions, zones de collage, exigences de lisibilité et environnement. |
| Contrôles | Alignement, bulles, débordement, particules, aspect, fonction tactile et affichage. |
| Risques | Contraintes LCD, compatibilité matériaux, rendement, reprise et cycle thermique. |
| Validation | Performances annoncées uniquement après essai sur la pile représentative. |
Note de conformité : les niveaux IP, performances tactiles, traitements optiques et certifications sont confirmés uniquement sur la configuration retenue.
Applications
Cas d’usage adaptés à ce type de solution
Lisibilité renforcée
Réduction des réflexions internes lorsque l'éclairage ambiant pénalise le contraste.
Cycles humidité-température
Limitation de l'entrefer ou de la condensation selon la construction.
Modules tactiles robustes
Assemblage solidaire pour des sous-ensembles dont les contraintes ont été vérifiées.
FAQ
Questions fréquentes avant la demande technique
Quelle différence entre OCA et OCR ?
L'OCA est un film adhésif optiquement clair ; l'OCR est une résine liquide. Le choix dépend de la taille, de la pile, du procédé, du rendement et des contraintes.
Le collage optique rend-il un écran lisible en plein soleil ?
Il peut améliorer le contraste perçu, mais la luminance, les traitements, l'angle, la température et l'environnement restent déterminants.
Peut-on recoller un LCD existant ?
Parfois, après revue de la construction, des dimensions, des surfaces, des contraintes et du risque de reprise. Une faisabilité est nécessaire.
Le tactile doit-il être réglé de nouveau ?
Oui, le collage et la pile finale peuvent modifier les capacités parasites et la mise à la masse. La validation se fait après assemblage représentatif.
Quand conserver un collage périphérique ?
Lorsque le gain optique attendu est limité et que le coût, la réparabilité, le délai ou le remplacement du LCD sont prioritaires.
Demande projet
Comparer collage optique et collage périphérique sur votre pile réelle
Envoyez plans, taille, matériaux, environnement et objectif optique pour évaluer le procédé et ses limites.
