Écran tactile étanche pour industrie

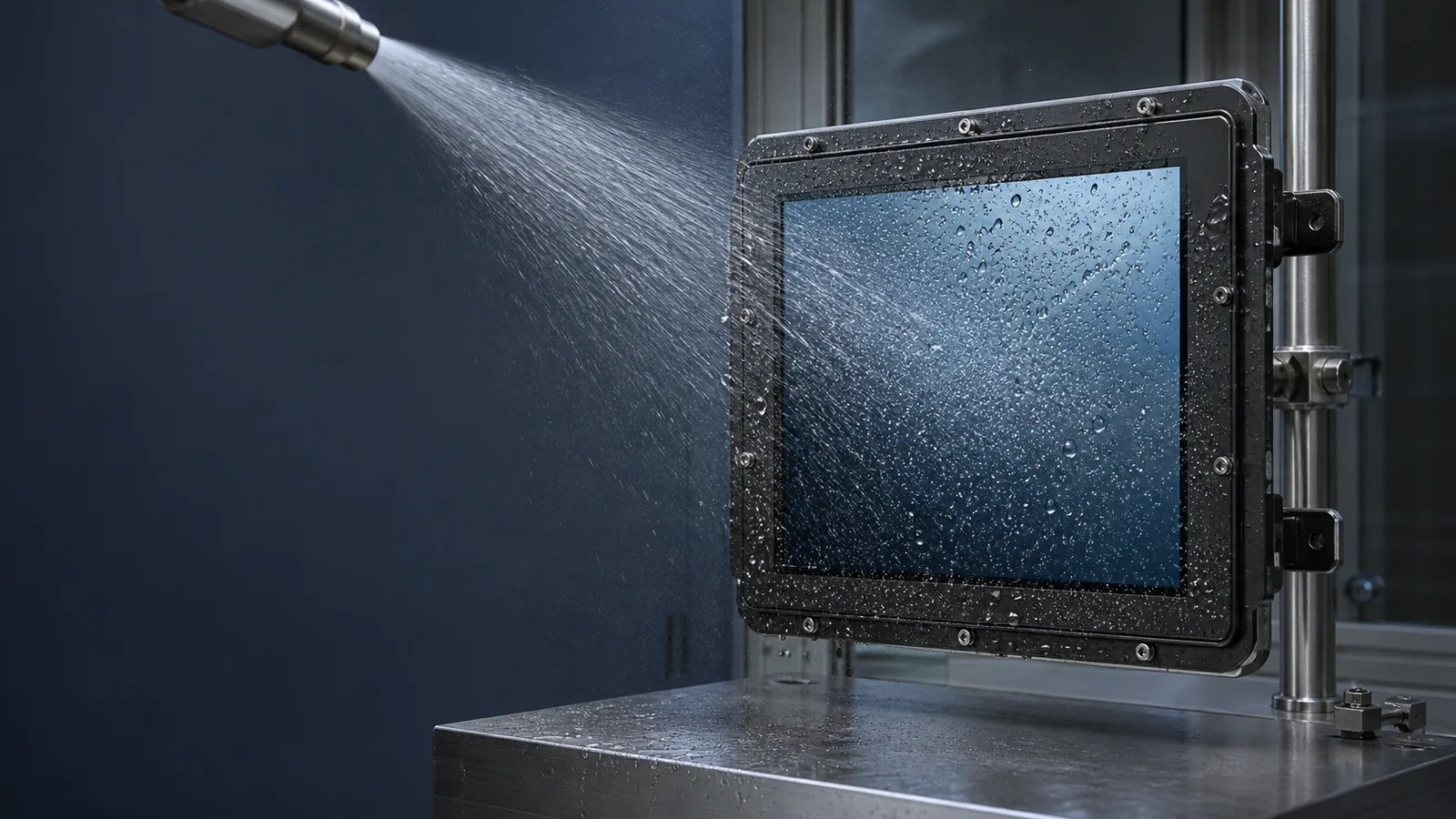

Écrans tactiles industriels étanches pour environnements exigeants
Les écrans tactiles IP65/IP66 doivent être définis avec précision : protection frontale ou protection complète, type de joint, montage, connecteurs, nettoyage, température et conditions de test.
- Front IP65 ou boîtier complet selon projet
- PCAP avec gants et surface humide à valider
- Inox, joints et connecteurs selon environnement
En bref
Ce qu’il faut retenir avant de choisir
IP65 ou IP66 n’a de valeur que si le périmètre est clair. Une façade IP65 montée dans une armoire n’est pas la même chose qu’un moniteur intégralement étanche avec connecteurs protégés.
- Distinction entre protection frontale, arrière et protection complète
- Choix des joints, vis, cadres, matériaux et surfaces de contact
- Évaluation du nettoyage, des projections d’eau, de la poussière et de l’humidité
- Validation du tactile avec gant, eau et produit de nettoyage si nécessaire
Protection réelle
Le niveau IP commence dans la conception mécanique
Un indice IP n’est utile que si la zone protégée est définie. Ever Glory précise la face protégée, le boîtier, les joints, les sorties de câble, les connecteurs et la méthode d’installation.
Points de vigilance
Ce qu’il faut préciser avant de demander un IP65
Périmètre IP
Façade uniquement, arrière protégé, connecteurs M12 ou appareil complet : le périmètre doit être écrit.

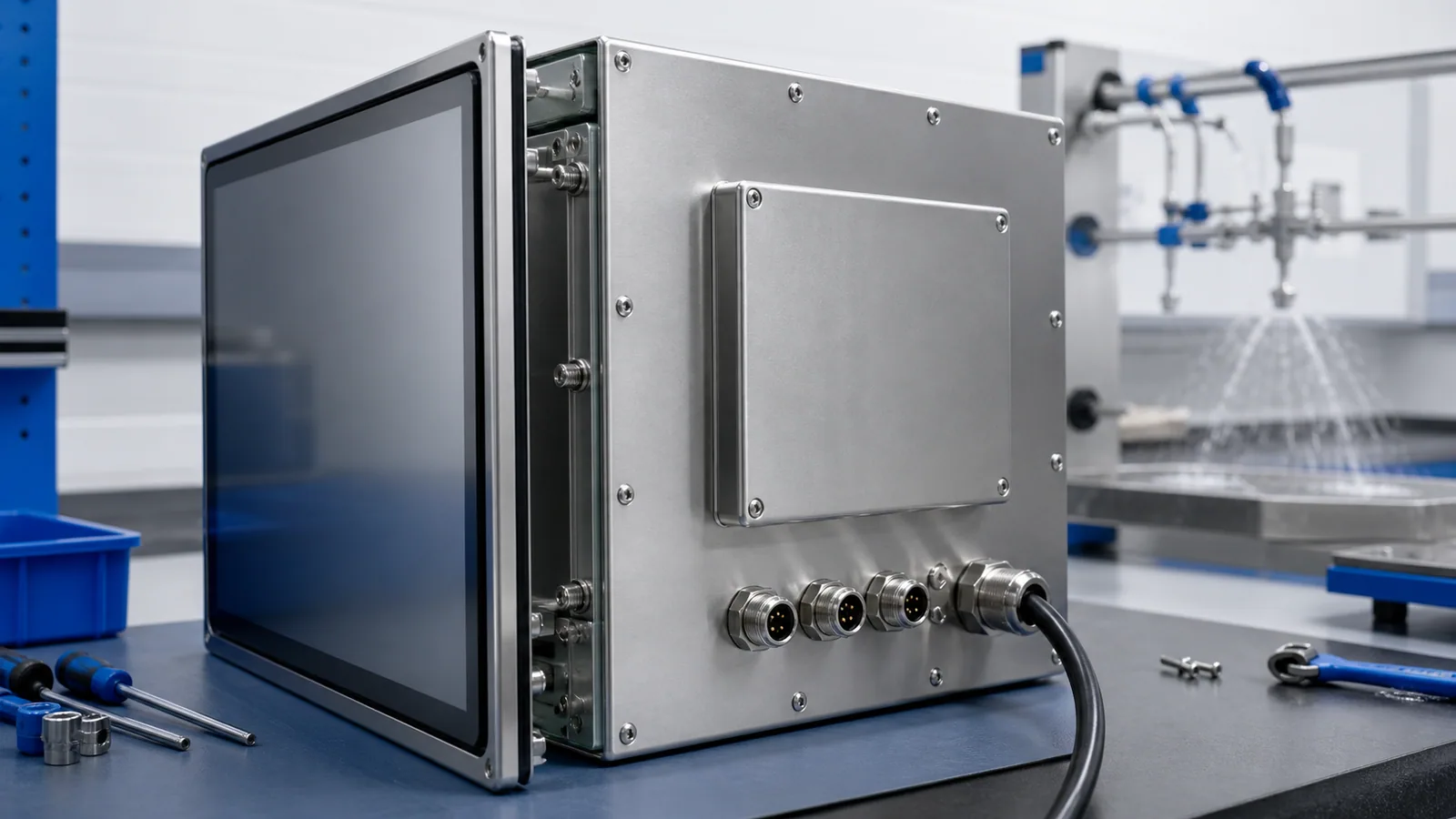

Joint et pression
La matière du joint, la surface d’appui et le couple de serrage conditionnent l’étanchéité réelle.
Matériaux
Aluminium, acier, inox ou façade verre sont choisis selon corrosion, nettoyage et environnement.
Connectique
Les ports, câbles, presse-étoupes et sorties doivent rester compatibles avec le niveau de protection demandé.
Utilisation sous humidité
L’eau peut créer des contacts parasites. Le contrôleur doit être testé avec la surface réelle.
Maintenance
L’accès, le remplacement et le nettoyage doivent être prévus sans compromettre la protection.
Étanchéité
Une protection IP se valide sur l’assemblage complet
La classification IP ne remplace pas l’analyse du montage. Pour un poste industriel, il faut préciser la direction des projections, le type de nettoyage, les produits utilisés, la fréquence d’ouverture, la température et les câbles connectés.
- IP65 : poussière et jets d’eau selon conditions normées
- IP66 : jets puissants selon conditions normées
- IP69K : lavage haute pression, uniquement si conception prévue
- Les chocs, vibrations, UV et température doivent être traités séparément
Processus projet
De la demande au produit validé
Chaque étape réduit une incertitude technique avant de lancer la série.
Eau, poussière, lavage, température, produits chimiques et montage.
Front IP, boîtier complet, connecteurs et zone arrière sont définis.
Joint, matériau, écran, tactile, câble et fixation sont alignés.
Test tactile, montage, nettoyage et inspection visuelle.
Rapport, plan de contrôle et consignes de montage.
Données techniques
Informations à cadrer avant devis
Les valeurs finales dépendent du plan, de l’environnement, des composants disponibles et des essais d’échantillon.
| Produit | Moniteur tactile industriel ou solution d’intégration avec protection IP définie. |
|---|---|
| Périmètre | Front IP65, IP66 ou protection complète selon configuration approuvée. |
| Options | Inox, connecteurs protégés, façade verre, PCAP, haute luminosité, fixation encastrée. |
| Usage | Lavage, poussière, humidité, gants, surface mouillée et nettoyage répétitif. |
| À fournir | Méthode de montage, direction des projections, câble, connecteurs et norme attendue. |
Note de conformité : les niveaux IP, performances tactiles, traitements optiques et certifications sont confirmés uniquement sur la configuration retenue.
Applications
Cas d’usage adaptés à ce type de solution
Zones de nettoyage
Pour lignes lavées, environnements humides et surfaces régulièrement essuyées.
Machines et armoires
Pour postes opérateurs nécessitant une façade protégée contre poussière et projections.
Essais environnementaux
Pour projets où protection, température et stabilité tactile doivent être validées ensemble.
FAQ
Questions fréquentes avant la demande technique
IP65 signifie-t-il que tout l’écran est étanche ?
Pas automatiquement. Il faut distinguer façade IP65, boîtier complet, connecteurs et arrière de l’appareil. La fiche projet doit préciser le périmètre.
Quelle différence entre IP65 et IP66 ?
Les deux protègent contre la poussière. IP65 concerne les jets d’eau, IP66 les jets puissants selon conditions normées. Le choix dépend du nettoyage et de l’exposition.
Un écran IP65 fonctionne-t-il avec une surface mouillée ?
Le niveau IP ne garantit pas la qualité tactile sous l’eau. Il faut valider le contrôleur PCAP, le type d’eau, les gants et les conditions de nettoyage.
Quand choisir l’inox ?
L’inox est pertinent pour hygiène, corrosion, lavage fréquent ou exigences alimentaires/chimiques, mais il doit être associé à un joint et une connectique adaptés.
Quelles informations faut-il envoyer ?
Plan de montage, niveau IP attendu, direction de projection, type de nettoyage, connecteurs, température, dimensions, quantité et contraintes de certification.
Demande projet
Définir votre niveau IP avant l’échantillon
Décrivez le montage et le nettoyage réel. Nous vous aiderons à éviter les confusions entre façade protégée et appareil complet.
