راهکارهای لمس صنعتیPCAP؛ لایه تشخیص لمس
پنل لمسی خازنی، موقعیت لمس را تشخیص میدهد و از طریق کنترلر به میزبان منتقل میکند. این قطعه تصویر تولید نمیکند و جایگزین TFT-LCD نیست.
از قطعه لمسی تا سامانه نمایش و پردازش
راهکارهای نمایشگر لمسی صنعتی برای تجهیزات OEM
Ever Glory برای سازندگان تجهیزات، یکپارچهسازان اتوماسیون و تیمهای خرید صنعتی، گزینههای PCAP، ترکیب TFT-LCD و PCAP، مانیتور لمسی و Panel PC ارائه میکند. انتخاب را از معماری دستگاه آغاز کنید: تصویر در کجا تولید میشود، پردازش کجا انجام میشود و مجموعه چگونه در بدنه نصب خواهد شد؟
انتخاب سطح محصول متناسب با معماری دستگاهبررسی سفارشیسازی مکانیکی و اتصال به میزبانشروع ارزیابی OEM با نقشه، نیازمندیها و موارد هنوز نامشخص
01
چهار سطح محصول؛ چهار محدوده مسئولیت
مشخص کنید کدام بخش از طراحی را در اختیار دارید و کدام بخش باید تأمین یا یکپارچه شود. افزودن هر لایه، محدوده بررسی فنی را تغییر میدهد.
TFT-LCD + PCAP؛ ترکیب تصویر و لمس
نمایشگر و قطعه لمسی برای نصب در محصول شما با هم یکپارچه میشوند. سازگاری رابط تصویر و کنترلر لمس با میزبان و سازگاری مکانیکی این ترکیب با بدنه دستگاه باید بررسی شود.
مانیتور لمسی؛ نمایش و ورودی کاربر
تصویر را از یک میزبان خارجی دریافت میکند و اطلاعات لمس را به آن بازمیگرداند. ورودی ویدئو، رابط لمس، تغذیه و نصب بر اساس مدل انتخاب میشوند.
Panel PC؛ نمایش، لمس و پردازش
رایانه در مجموعه نمایشگر قرار دارد. انتخاب آن علاوه بر نمایش و لمس، به برنامه کاربردی، سیستمعامل، پردازنده، حافظه، ارتباطات و دفع حرارت وابسته است.
02
مسیر انتخاب را از بخش موجود دستگاه شروع کنید
نمایشگر دارید و به لمس نیاز دارید
مشخصات LCD، ناحیه فعال، شیشه رویی، فضای اتصال FPC و رابط میزبان را برای بررسی PCAP آماده کنید.
رایانه یا کنترلر میزبان دارید
خروجی ویدئو و مسیر برگشت لمس را مشخص کنید؛ سپس گزینه مانیتور و روش نصب در دستگاه بررسی میشود.
پردازش باید داخل مجموعه باشد
برنامه، سیستمعامل و بار پردازشی را مبنا قرار دهید تا پیکربندی Panel PC و رابطهای مورد نیاز تعریف شود.
در حال طراحی پنل اپراتوری هستید
HMI به رابط انسان و ماشین اشاره دارد. سطح سختافزار و مسئولیت نرمافزار، کنترل ماشین و راهاندازی را پیش از انتخاب محصول روشن کنید.
03
یکپارچهسازی فقط انتخاب اندازه صفحه نیست
مکانیک دستگاه
فضای قابل استفاده، ناحیه قابل مشاهده، نقاط اتصال، مسیر کابل و تلرانسها بر انتخاب اثر میگذارند. ابعاد بیرونی محصول را با ابعاد برش بدنه یکسان فرض نکنید.
سیگنال و پردازش
مسیر ویدئو، رابط لمس، نیازهای سیستمعامل و محل اجرای برنامه تعیین میکند به قطعه، مانیتور یا رایانه پنلی نیاز دارید.
شرایط استفاده
نور محیط، دما، گردوغبار، رطوبت و استفاده با دستکش را بهصورت سناریوی واقعی تعریف کنید تا دامنه آزمون مشخص شود.
روش اتصال لایهها
Optical Bonding یک فرایند یکپارچهسازی میان لایههای سازگار است. امکان استفاده و معیار پذیرش آن باید برای ترکیب انتخابشده بررسی شود.
04
پیشنهاد قابل بررسی به سند و نسخه مشخص متکی است
مشخصات یک مدل را به کل خانواده محصول تعمیم ندهید. در ارزیابی فنی، شماره مدل و Revision باید با دیتاشیت، نقشه و BOM مربوط به همان پیکربندی تطبیق داده شود.

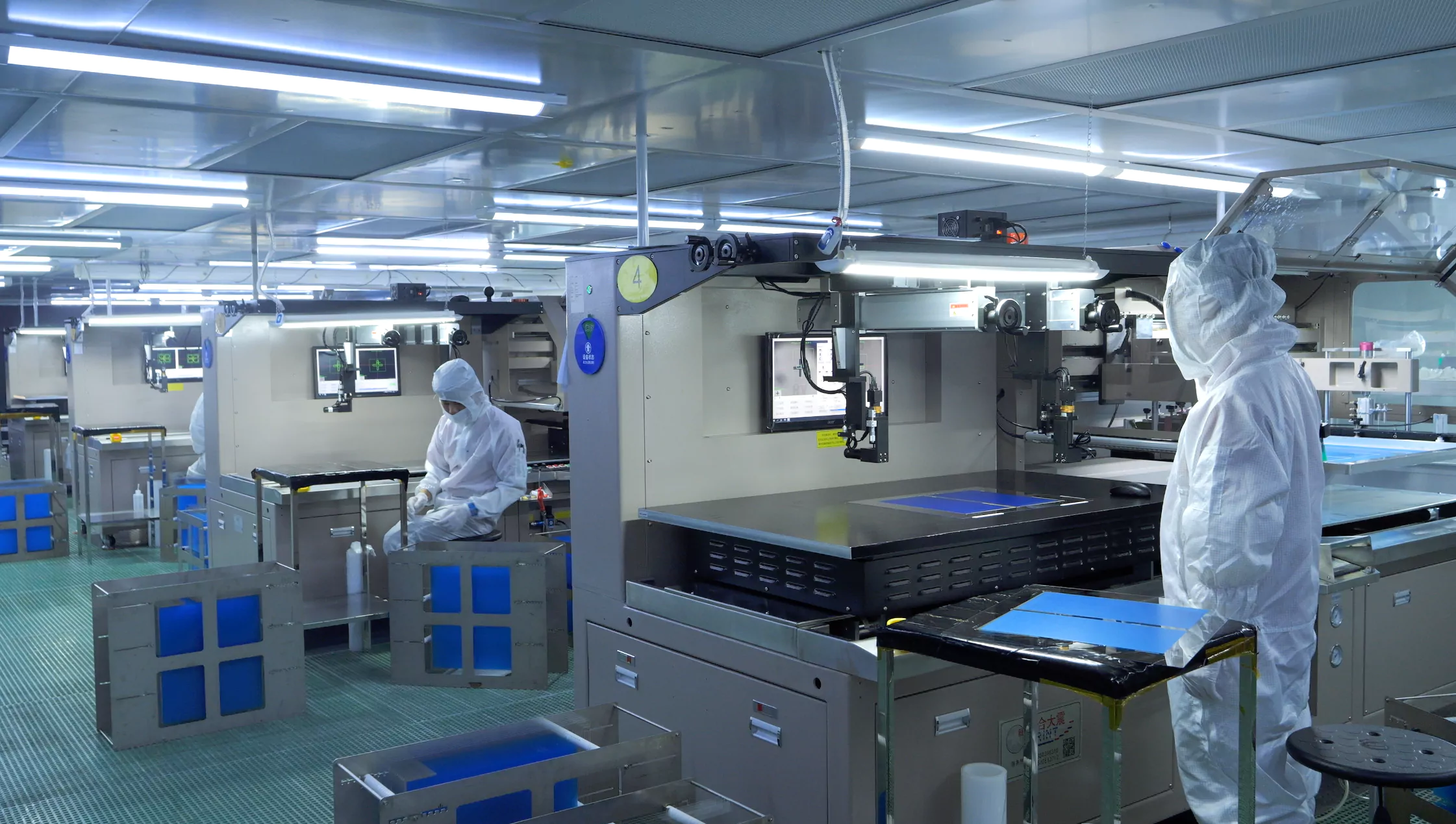

گزارش آزمون فقط در محدوده نمونه، شرایط و روش ثبتشده قابل استناد است. دستورالعمل مهندسی، روش کار را توضیح میدهد و تصویر تولید، وجود یک فعالیت را نشان میدهد؛ هیچکدام بهتنهایی تضمین عملکرد تمام محصولات نیستند.
05
برای شروع، نیازهای قطعی و موارد نهایینشده را جدا کنید
کاربرد دستگاه، سطح محصول مورد نیاز، اندازه یا ناحیه فعال، سیستم میزبان و روش نصب را ارسال کنید. اگر بخشی از طراحی هنوز نهایی نشده است، همان بخش را «هنوز مشخص نشده» بنویسید.
خروجی بررسی باید گزینه مناسب، موارد نیازمند تأیید، مدارک مورد نیاز و دامنه پیشنهاد را روشن کند. انتخاب نهایی بر اساس مشخصات مدل، BOM تأییدشده و پیشنهاد پروژه انجام میشود.
پرسشهای متداول
برای پروژه ما کدام سطح محصول مناسب است؟
اگر نمایشگر دارید و فقط به تشخیص لمس نیاز دارید، از PCAP شروع کنید. برای یک میزبان خارجی، مانیتور لمسی را بررسی کنید. اگر پردازش باید داخل مجموعه نمایشگر باشد، Panel PC گزینه مناسبی برای بررسی است. ترکیب TFT-LCD و PCAP نیز برای یکپارچهسازی در محصول شما ارزیابی میشود.
آیا PCAP همان LCD است؟
خیر. PCAP لایه تشخیص لمس است؛ TFT-LCD تصویر را نمایش میدهد. ترکیب این دو به بررسی ابعاد، ساختار لایهها، رابطها و شرایط مونتاژ نیاز دارد.
آیا HMI یک نوع محصول مشخص است؟
HMI به رابط انسان و ماشین اشاره دارد. بسته به معماری سیستم، سختافزار مورد نیاز برای بخش نمایش و لمس میتواند شامل لایه PCAP، مانیتور یا Panel PC باشد. محدوده نرمافزار و کنترل ماشین باید جداگانه تعیین شود.
آیا برای درخواست پیشنهاد باید طراحی کامل شده باشد؟
خیر. اطلاعات موجود و مواردی را که هنوز نهایی نشدهاند ثبت کنید. مشخص کردن کاربرد و نیازهای فنی، حتی در مرحله اولیه، کمک میکند دامنه بررسی و مدارک بعدی تعیین شود.
آیا نسخه فارسی سایت به معنی دفتر یا موجودی محلی در ایران است؟
نسخه فارسی برای دسترسی به اطلاعات فنی و تجاری است و بهتنهایی به معنی وجود دفتر، انبار، نصب محلی یا تیم فروش فارسیزبان در ایران نیست. شرایط ارتباط، تأمین و خدمات باید در پیشنهاد پروژه بهطور مشخص تأیید شود.
