Integração óptica controlada entre cover, touch e display
Optical Bonding para Displays Industriais
Processo de união total para reduzir interfaces de ar e atender objetivos ópticos, mecânicos e ambientais definidos para o módulo.
- OCA e OCR são processos diferentes
- Stack e materiais determinam a janela de processo
- Critérios ópticos e cosméticos devem ser acordados
Resposta direta
O que precisa ficar claro antes da cotação?

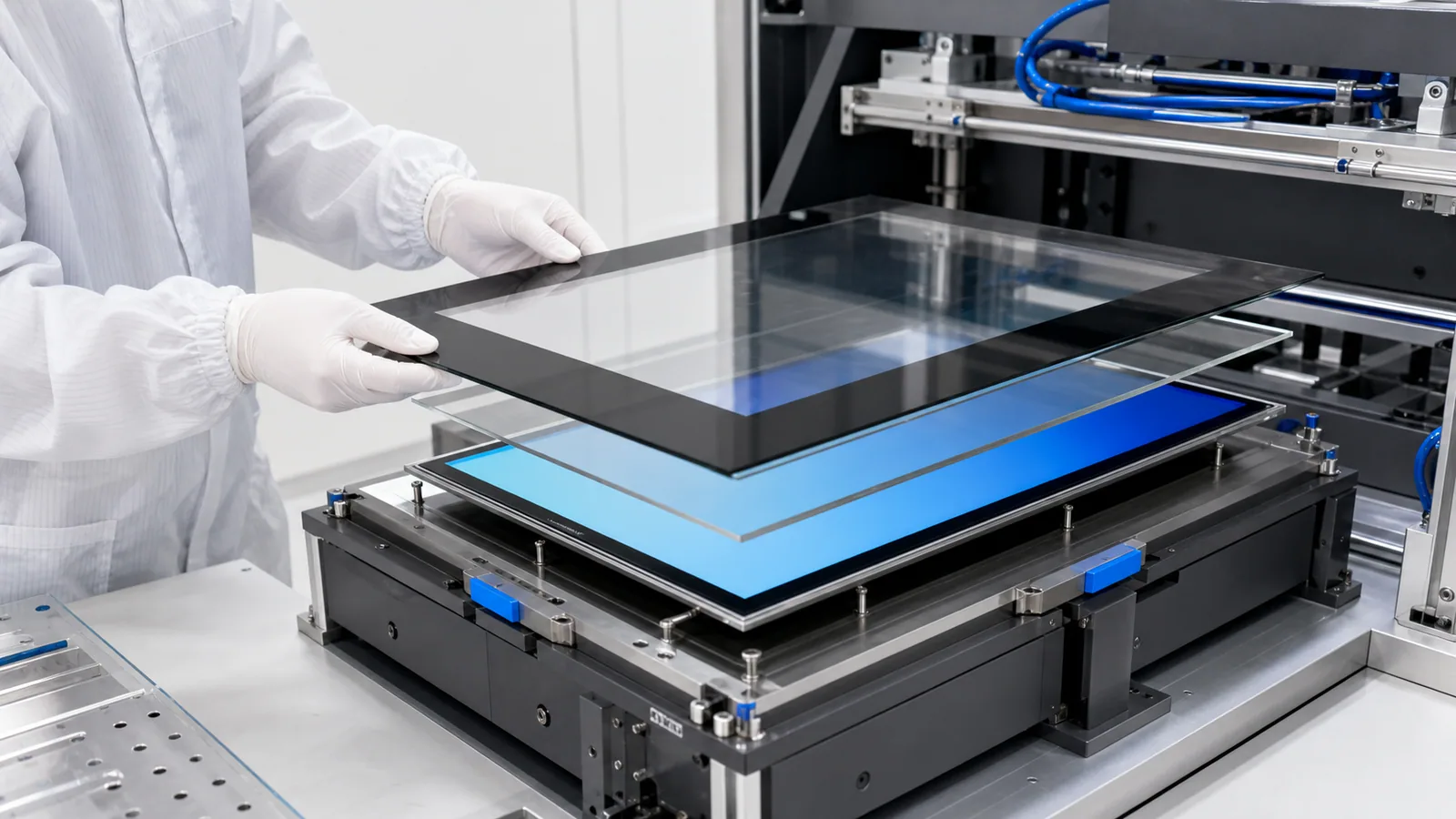

Optical Bonding preenche a interface entre touch/cover e display com adesivo opticamente transparente. A redução do air gap pode diminuir reflexos internos, limitar condensação nessa interface e aumentar a coesão do conjunto. O resultado depende de OCA ou OCR, materiais, tamanho, tolerâncias, limpeza, cura, retrabalho e critérios de inspeção — não é uma melhoria absoluta em qualquer produto.
Seleção de processo
OCA, OCR ou air gap?
A decisão combina desempenho, geometria, volume e estratégia de reparo.
| Opção | Ponto forte | Ponto de atenção |
|---|---|---|
| OCA | Filme com espessura controlada e processo de laminação. | Geometria, bolhas, autoclave e limites de tamanho. |
| OCR | Material líquido pode preencher algumas variações de stack. | Dosagem, escoamento, cura e proteção do LCD. |
| Air gap | Montagem e eventual reparo mais simples. | Mais interfaces ópticas e risco de condensação no vão. |
| Bonding periférico | Solução mecânica intermediária em alguns projetos. | Não entrega o mesmo comportamento óptico do full bonding. |
Fronteira técnica
Optical Bonding não corrige sozinho um projeto óptico ou térmico
Legibilidade depende também de luminância, reflexão externa, conteúdo e luz. Compatibilidade química, stress do LCD, mura, bolhas, amarelamento, retrabalho e confiabilidade precisam de critérios próprios.
- Parâmetros confirmados são separados de opções, metas e exemplos
- Condições e critérios de ensaio são definidos antes da aprovação da amostra
- A responsabilidade do componente é separada da conformidade do equipamento completo
Decisões de engenharia
Seis decisões de engenharia antes da amostra
Uma comparação profissional usa os mesmos dados de entrada e separa requisitos, opções, metas e riscos.
Stack
Cover, sensor, polarizador, LCD, moldura e adesivos mapeados.
Material
OCA ou OCR escolhido por geometria, óptica, processo e confiabilidade.
Preparação
Limpeza, plasma/primer quando aplicável e controle de partículas.
Laminação e cura
Parâmetros de pressão, vácuo, tempo, UV ou térmica conforme processo.
Inspeção
Bolhas, partículas, mura, alinhamento, transbordo e função touch.
Confiabilidade
Ciclos e testes vinculados ao stack, material e aplicação.
Matriz técnica
O que deve ser confirmado na configuração
Valores vinculantes pertencem à configuração aprovada, não à descrição genérica da família.
| Geometria | Tamanho, espessura, moldura, planicidade, bordas e zonas de adesivo. |
|---|---|
| Material | OCA/OCR e primers compatíveis com cover, sensor, polarizador e LCD. |
| Óptica | Reflexão, transmissão, haze, contraste e aparência sob condição definida. |
| Cosmética | Limites de bolhas, partículas, riscos, mura, deslocamento e contaminação. |
| Processo | Limpeza, laminação, vácuo, cura, manuseio, retrabalho e rastreabilidade. |
| Validação | Touch, óptica, térmica, umidade e confiabilidade conforme plano aprovado. |
Atenção: dimensões, IP, luminância, temperatura, funções touch, certificados, prazo e garantia são confirmados para o modelo e as condições contratuais escolhidos.
Dados de entrada
Dados necessários para uma avaliação confiável
Dados completos reduzem suposições escondidas na arquitetura, no preço, no risco e no cronograma.
- Datasheets e amostras de LCD, touch e cover
- Desenho do stack e tolerâncias
- Tamanho, moldura, polarizador e áreas sensíveis
- Objetivo óptico e ambiente
- Critérios cosméticos e de mura
- Volume, rendimento-alvo, testes e política de retrabalho
Aplicações
Aplicações e limites de integração
Os exemplos mostram contextos de integração; não substituem a validação da configuração.
Outdoor
Redução de interfaces ópticas como parte da solução de legibilidade.
Instrumentação
Stack mais coeso e aparência controlada.
Mobilidade
Integração sujeita a vibração e variação térmica conforme validação.
Equipamento selado
Redução do vão interno entre display e touch.
Do conceito à série
Do requisito à produção controlada
Cada etapa transforma premissas em dados, evidências e decisões controladas.
- 01
Definição
Recebemos desenho, aplicação, interfaces, ambiente, volumes e ciclo de vida esperado.
- 02
Revisão DFM
Analisamos stack, tolerâncias, montagem, cabos, host e riscos antes da amostra.
- 03
Amostra
Produzimos a configuração acordada e registramos desenho, BOM, firmware e plano de teste.
- 04
Validação
Avaliamos os estados de uso relevantes e fechamos desvios com critérios objetivos.
- 05
Liberação
Amostra padrão, documentação e revisões ficam vinculadas à configuração de série.
Base de evidência
Optical Bonding como processo controlado
A evidência pública sustenta avaliação de materiais, limpeza, alinhamento, aparência e amostra. Não sustenta compatibilidade universal com OCA/OCR/LOCA, tamanhos ou ganho absoluto de brilho.
FAQ
Perguntas frequentes
Optical Bonding aumenta o brilho do LCD?
Ele não aumenta a emissão do backlight; pode melhorar o contraste percebido ao reduzir reflexos internos.
OCA ou OCR é melhor?
Nenhum é universalmente melhor. Tamanho, geometria, materiais, volume, cura, tolerâncias e confiabilidade determinam a escolha.
Bonding elimina toda reflexão?
Não. A superfície externa, coatings, ângulo e luz ambiente continuam refletindo.
É possível retrabalhar um módulo bonded?
Depende de materiais, construção, risco ao polarizador/LCD e processo aprovado. Não deve ser presumido.
Quais amostras são necessárias?
LCD, touch/cover, desenhos, datasheets e critérios representativos da revisão de produção.
Próximo passo
Avalie o stack antes de escolher OCA ou OCR
Envie LCD, touch, cover, desenho, objetivo óptico, critérios cosméticos e plano de teste.
