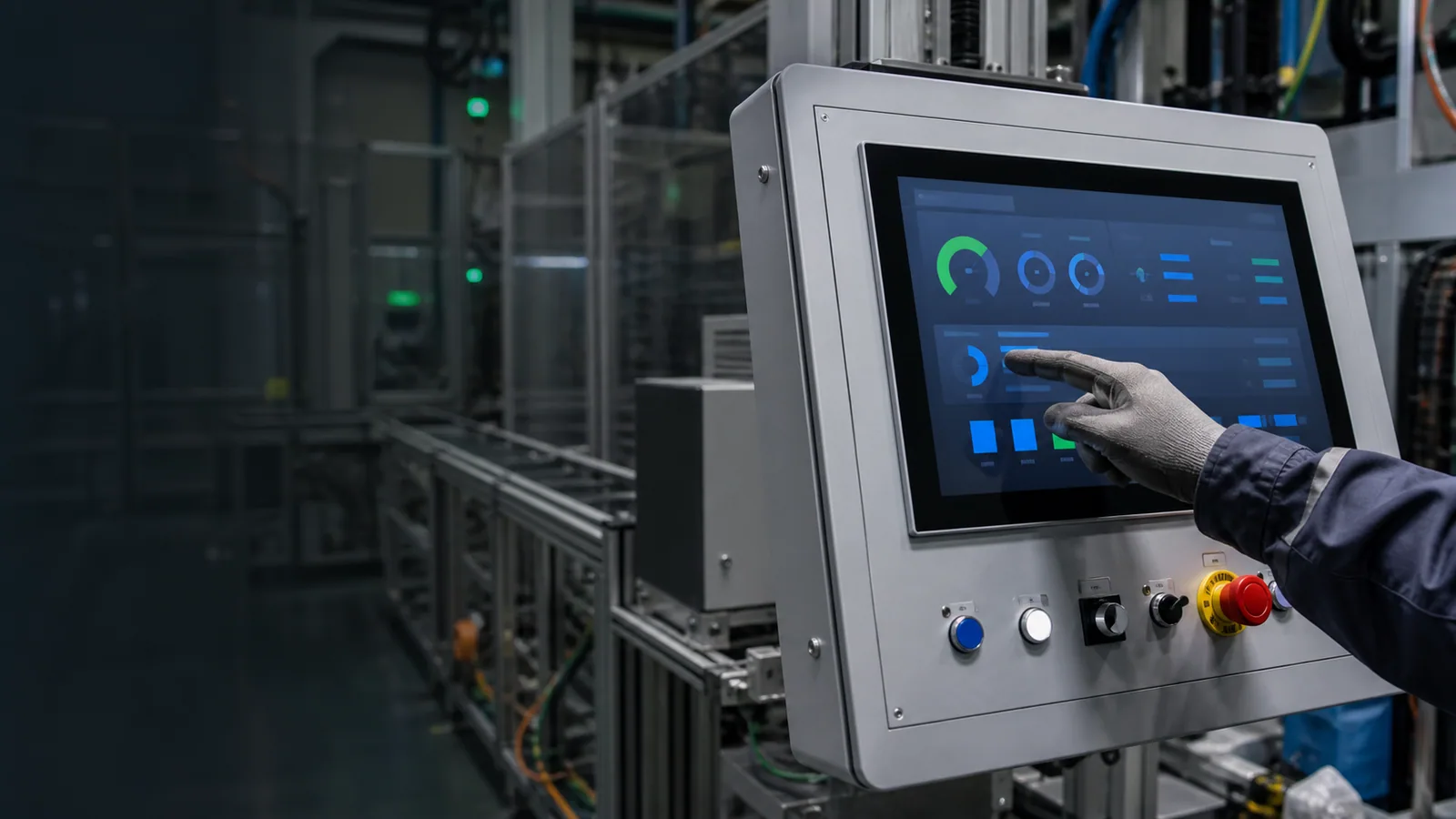

Hardware de interface para a arquitetura de automação
Displays Touch e Painéis PC para IHM Industrial e Automação
PCAP, módulos, monitores e Painéis PC selecionados conforme host, PLC, software, ambiente, operador e estratégia de manutenção.
- Quatro níveis de hardware possíveis
- Compatibilidade definida pela arquitetura
- Sem alegar substituição automática de IHM ou PLC de terceiros
Resposta direta
O que precisa ficar claro antes da cotação?
Uma IHM industrial é um sistema: interface visual e touch, computador ou terminal, software, comunicação e controle da máquina. A Ever Glory pode fornecer o componente PCAP, o módulo TFT-LCD, o monitor ou o Painel PC conforme a arquitetura. PLC, SCADA, lógica de segurança, programação e integração de processo permanecem fora do escopo salvo contratação explícita.
Mapa da arquitetura
Escolha o nível correto de fornecimento
A mesma tela pode fazer parte de arquiteturas muito diferentes.
| Nível | O que inclui | Responsabilidade de integração |
|---|---|---|
| Painel PCAP | Vidro, sensor, FPC e controladora touch. | LCD, vídeo, host, software e gabinete pelo sistema. |
| Módulo touch | LCD + PCAP e stack óptico. | Placa de display, host, software e mecânica pelo sistema. |
| Monitor industrial | LCD, touch, vídeo, alimentação e mecânica. | Host, aplicação, PLC e comunicação pelo sistema. |
| Painel PC | Display, touch e computador configurado. | Aplicação, protocolos, PLC e engenharia de automação definidos no projeto. |
| PLC/SCADA | Controle, lógica e supervisão de processo. | Não fazem parte do escopo padrão desta oferta. |
Fronteira técnica
Solução IHM não é promessa de integração completa
Compatibilidade com PLC, fieldbus, SCADA, software ou marca específica exige portas, drivers, versões, licenças e responsabilidade definidas. Funções de segurança permanecem em arquitetura apropriada e validada.
- Parâmetros confirmados são separados de opções, metas e exemplos
- Condições e critérios de ensaio são definidos antes da aprovação da amostra
- A responsabilidade do componente é separada da conformidade do equipamento completo
Decisões de engenharia
Seis decisões de engenharia antes da amostra
Uma comparação profissional usa os mesmos dados de entrada e separa requisitos, opções, metas e riscos.
Operador
Distância, luva, água, gesto, ergonomia, idioma e frequência de uso.
Visualização
Tamanho, resolução, brilho, ângulo, conteúdo e tempo de resposta percebido.
Host
Monitor externo, IPC, SBC, PLC com vídeo ou Painel PC integrado.
Comunicação
Vídeo, USB, serial, Ethernet e protocolos no componente correto.
Ambiente
IP, temperatura, EMC, vibração, limpeza e iluminação por requisito.
Manutenção
Acesso, substituição, imagem, cabos, revisão e ciclo de vida.
Matriz técnica
O que deve ser confirmado na configuração
Valores vinculantes pertencem à configuração aprovada, não à descrição genérica da família.
| Camada touch | PCAP/controladora, interface, tuning e critérios de operação. |
|---|---|
| Camada display | LCD, resolução, óptica, backlight e interface de vídeo. |
| Camada de computação | Host externo ou Painel PC com plataforma e sistema definidos. |
| Controle | PLC, I/O, segurança e lógica pertencem à arquitetura do integrador/cliente. |
| Software | Aplicação, HMI runtime, SCADA, drivers e licenças precisam de dono e versão. |
| Validação | Teste de ponta a ponta com hardware, cabos, software, ruído e ambiente reais. |
Atenção: dimensões, IP, luminância, temperatura, funções touch, certificados, prazo e garantia são confirmados para o modelo e as condições contratuais escolhidos.
Dados de entrada
Dados necessários para uma avaliação confiável
Dados completos reduzem suposições escondidas na arquitetura, no preço, no risco e no cronograma.
- Diagrama da arquitetura e fronteira de fornecimento
- PLC/host, software, versões e protocolos
- Tamanho, resolução, touch e interface
- Operador, luvas, água, limpeza e ergonomia
- Recorte, IP, temperatura, EMC e vibração
- Manutenção, ciclo de vida, volume e cronograma
Aplicações
Aplicações e limites de integração
Os exemplos mostram contextos de integração; não substituem a validação da configuração.
Máquinas
Operação e visualização ligadas ao controle existente.
Células de automação
Terminais locais com host e comunicação definidos.
Supervisão
Painel PC executando software aprovado pelo cliente.
Retrofit
Substituição condicionada à mecânica, elétrica, software e protocolo.
Do conceito à série
Do requisito à produção controlada
Cada etapa transforma premissas em dados, evidências e decisões controladas.
- 01
Definição
Recebemos desenho, aplicação, interfaces, ambiente, volumes e ciclo de vida esperado.
- 02
Revisão DFM
Analisamos stack, tolerâncias, montagem, cabos, host e riscos antes da amostra.
- 03
Amostra
Produzimos a configuração acordada e registramos desenho, BOM, firmware e plano de teste.
- 04
Validação
Avaliamos os estados de uso relevantes e fechamos desvios com critérios objetivos.
- 05
Liberação
Amostra padrão, documentação e revisões ficam vinculadas à configuração de série.

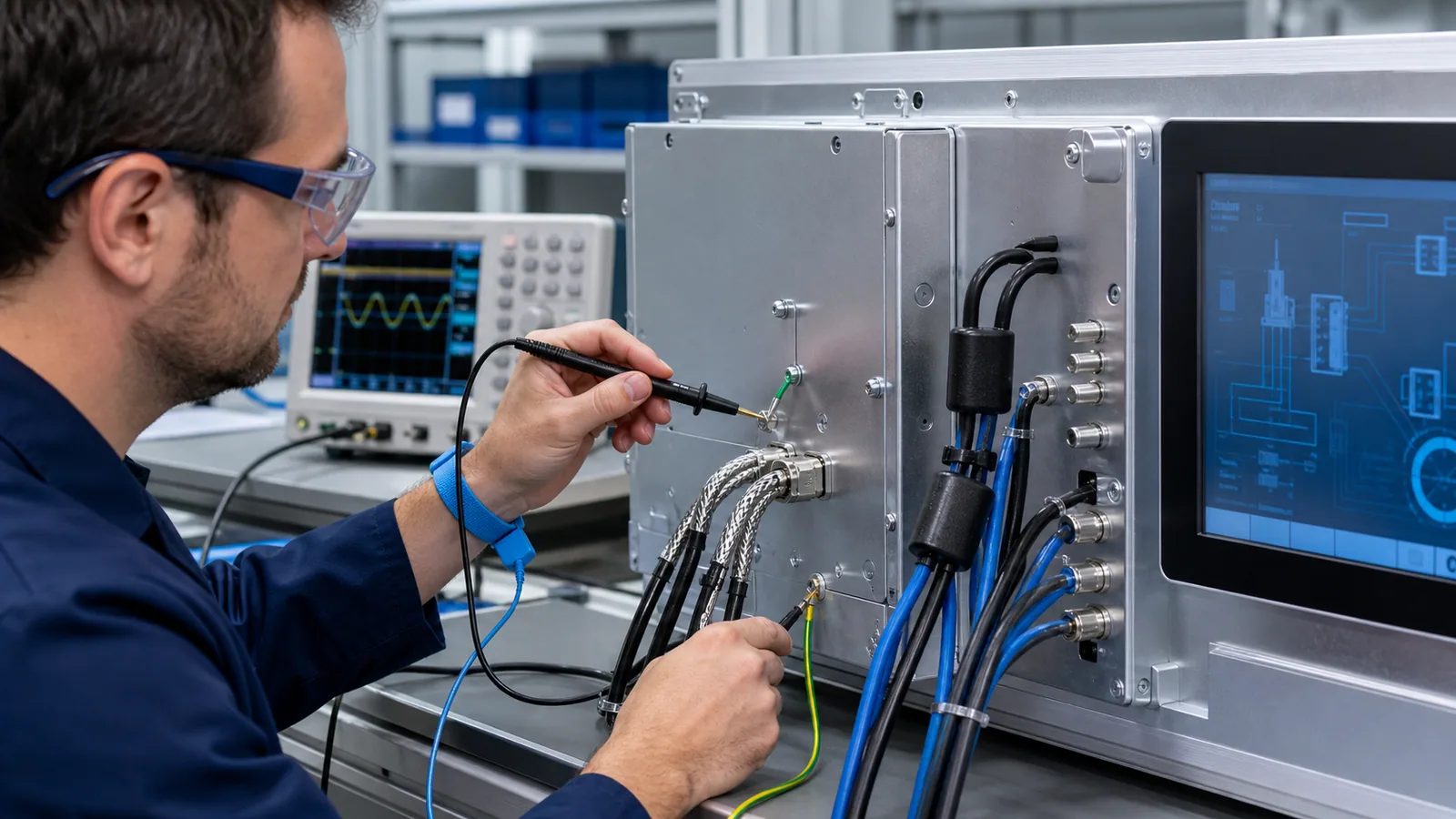

Base de evidência
Arquitetura IHM com fronteira de responsabilidade
O material de engenharia sustenta a revisão de host, interface, alimentação, montagem e teste integrado. PLC, SCADA, software de aplicação e conformidade da máquina permanecem fora do escopo implícito.
FAQ
Perguntas frequentes
A Ever Glory fornece a IHM completa?
Fornece hardware touch/display e, conforme a configuração, monitor ou Painel PC. Software, PLC e integração precisam constar explicitamente no escopo.
Um monitor pode ligar diretamente ao PLC?
Somente se o PLC ou um host associado tiver saída de vídeo e mecanismo de entrada compatíveis. Muitos PLCs exigem terminal ou computador intermediário.
Painel PC substitui uma IHM de marca conhecida?
Não automaticamente. Mecânica, portas, protocolos, runtime, licenças, projeto e segurança devem ser verificados.
Quem programa as telas?
A responsabilidade por aplicação, runtime e integração deve ser definida entre cliente, integrador e fornecedor de software.
Qual opção facilita manutenção?
Depende do sistema. Monitor e host separados permitem ciclos independentes; Painel PC reduz componentes físicos, mas une a substituição.
Próximo passo
Mapeie a arquitetura antes de escolher a tela
Envie host, PLC, software, interfaces, mecânica e ambiente para selecionar o nível correto de hardware.
