Opções de brilho
15 polegadas: 350–1.000 cd/m²; 17, 18,5 e 21,5 polegadas: 300–1.000 cd/m². São faixas de configuração, não uma garantia de ajuste automático. Confirme o brilho fornecido na cotação.
Série XW01 · 15–21.5″Monitores touchscreen industriais de alto brilho
Quatro tamanhos de 15 a 21,5 polegadas e configurações com até 1.000 cd/m². Selecione o XW01 para uma IHM industrial ou um terminal externo instalado em uma estrutura de proteção.
HDMI + VGA · USB · DC 12 V
Opções de brilhoAté 1000 cd/m²
XW01
O que é a série XW01?
XW01 é uma família de monitores touchscreen industriais de alto brilho de 15, 17, 18,5 e 21,5 polegadas para IHM com computador externo e terminais protegidos. Cada monitor combina uma tela LCD e toque PCAP; não inclui computador. HDMI/VGA transmite o vídeo, USB comunica o toque e a alimentação é de 12 V CC. As configurações de brilho chegam a 1.000 cd/m², conforme o modelo. Temperatura de operação, proteção necessária e condições de montagem dependem do modelo e do projeto.
01 / XW01
Escolha o modelo para o seu equipamento.
Compare formato, brilho e limites de temperatura. O código selecionado será incluído na sua solicitação.
- Opções de brilho
- 350–1000 cd/m²
- Temperatura de operação
- −20 … 70°C
- Fixação VESA
- 100 × 100 mm
- Potência em operação
- <40 W
02 / XW01
Considere a luz e o ambiente.
monitor legível sob luz solar
Ao escolher um monitor touch legível sob luz solar, avalie também vidro de proteção, reflexos, ângulo de visão e conteúdo exibido. Teste a configuração sob iluminação representativa: 1.000 cd/m², por si só, não garantem leitura em qualquer instalação.
Temperatura de operação
Operação: −30 a 80°C no modelo de 17 polegadas; −20 a 70°C nos de 15 e 18,5; 0 a 50°C no de 21,5. Considere aquecimento solar, calor no gabinete e partida a frio conforme o modelo escolhido.
Proteção indicada
As descrições de pedido de 15 e 17 polegadas mencionam IP34 sem definir o escopo da proteção após a montagem. Não há grau IP informado para 18,5 e 21,5 polegadas. Em áreas externas, avalie exposição frontal e traseira, vedação, drenagem e condensação no sistema completo.
03 / XW01
Da aplicação à configuração.
IHM de máquinas: 15 polegadas em 4:3 e 17 em 5:4 para interfaces existentes, ou Full HD para painéis mais amplos. Verifique resolução, escala, aterramento e espaço de montagem.
Quiosques externos protegidos: selecione o brilho conforme a luz ambiente. Avalie o vidro final, a vedação da estrutura, a dissipação térmica e a condensação.
Interfaces de carregadores de veículos elétricos: valide computador, sistema operacional, visibilidade e toque na instalação completa. Uso com luvas ou água exige requisitos e testes definidos separadamente.
04 / XW01
Conecte o computador. Planeje a integração.
Os quatro modelos TC precisam de computador externo: HDMI ou VGA para vídeo, USB para toque e DC 12 V via DC 5521 para alimentação. Não são computadores all-in-one.
VídeoHDMI / VGA
ToqueUSB
AlimentaçãoDC 12 V

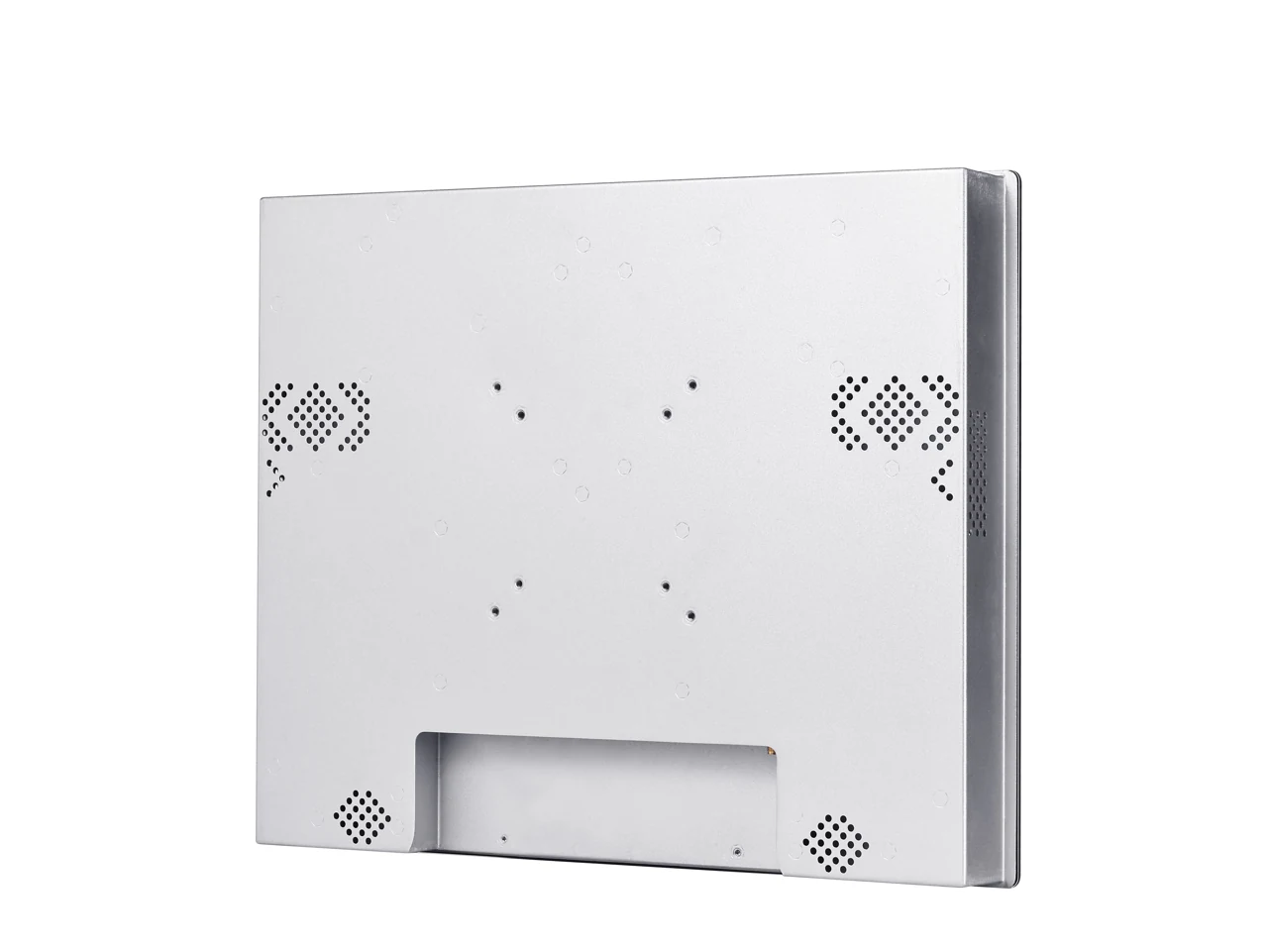

O modelo de 17 polegadas indica montagem em parede ou embutida e VESA 100 × 100 / 75 × 75 mm. Os demais indicam VESA 100 × 100 mm. Para um monitor touch de embutir, defina recorte, passagem de cabos e fixação com o desenho aprovado.
Verifique a montagem antes de instalar.
Dimensões V1 do modelo de 17 polegadas: 372.92 × 305.34 × 44 mm. O esquema simplificado não substitui um desenho de fabricação. Solicite os desenhos dos outros tamanhos. Apoie o gabinete sem pressionar o conjunto LCD, confirme parafusos e torque, avalie a vedação separadamente e compare imagem e toque nas bordas antes e depois da montagem.
- Dimensões externas
- 372.92 × 305.34 × 44 mm
- Fixação VESA
- 100 × 100 / 75 × 75 mm

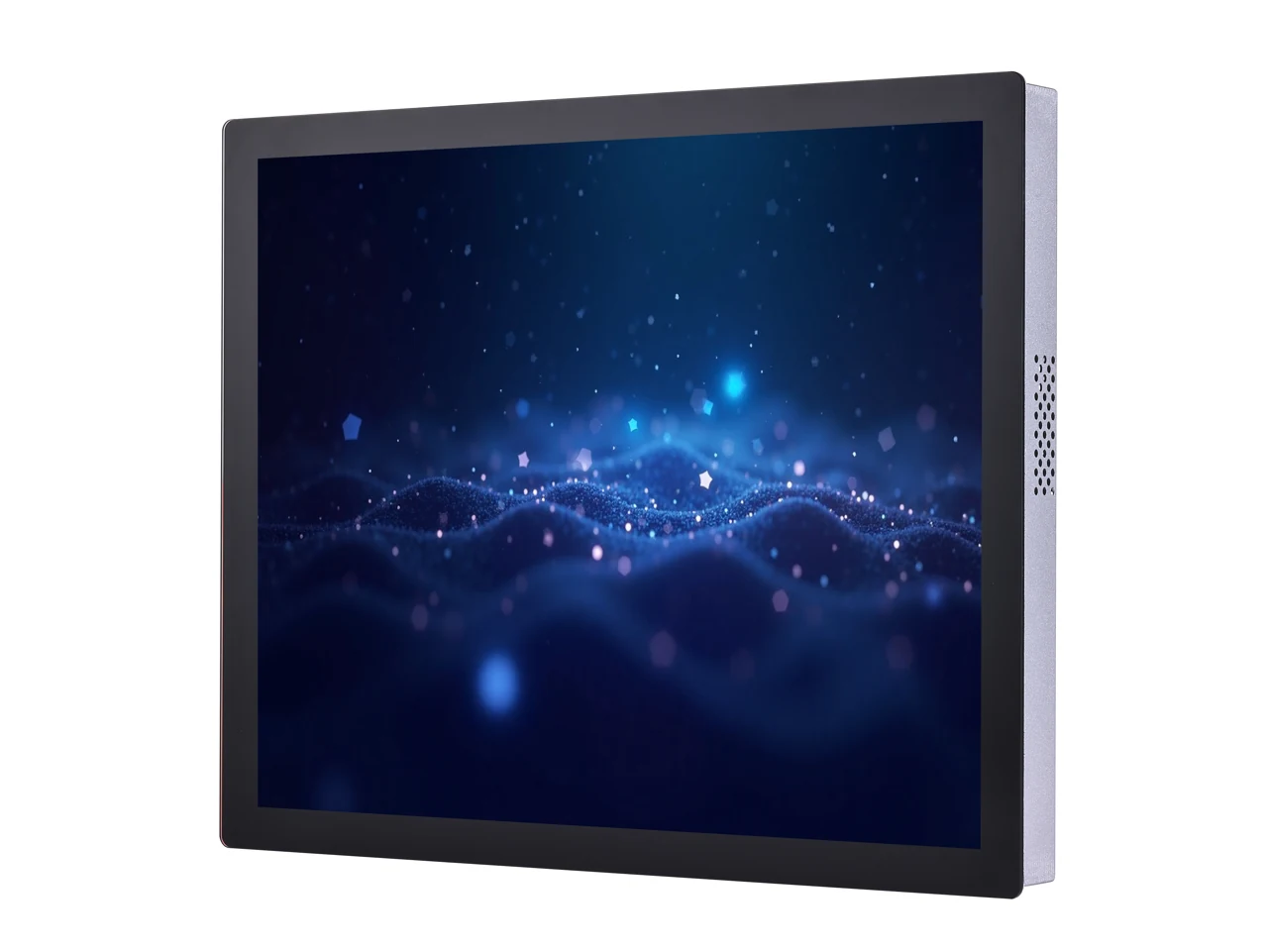

Imagem de referência da série · YL-HZXW01Q170TC-V1
05 / XW01
Quatro modelos, diferenças claras.
Os dados vêm de quatro especificações V1 de monitores TC completos. As faixas de brilho representam configurações. MTBF não é prazo de garantia nem vida útil garantida. Confirme desenho e escopo de proteção antes de projetar.
| Quatro modelos, diferenças claras. | 15″YL-HZXW01Q150TC-V1 | 17″YL-HZXW01Q170TC-V1 | 18,5″YL-HZXW01Q185TC-V1 | 21,5″YL-HZXW01Q215TC-V1 |
|---|---|---|---|---|
| Tamanho da tela | 15 | 17 | 18,5 | 21,5 |
| Resolução | 1024 × 768 | 1280 × 1024 | 1920 × 1080 | 1920 × 1080 |
| Proporção da tela | 4:3 | 5:4 | 16:9 | 16:9 |
| Opções de brilho | 350–1000 cd/m² | 300–1000 cd/m² | 300–1000 cd/m² | 300–1000 cd/m² |
| Temperatura de operação | −20 … 70°C | −30 … 80°C | −20 … 70°C | 0 … 50°C |
| Temperatura de armazenamento | −20 … 70°C | −30 … 85°C | −20 … 70°C | −20 … 60°C |
| Potência em operação | <40 W | ≤35 W | <40 W | <40 W |
| Fixação VESA | 100 × 100 mm | 100 × 100 / 75 × 75 mm | 100 × 100 mm | 100 × 100 mm |
| Relação de contraste | 1000:1 | 1000:1 | 1000:1 | 1000:1 |
| Tempo de resposta LCD | 30 ms | 20 ms | 14 ms | 14 ms |
| MTBF declarado | 50000 h | 50000 h | 50000 h | 30000 h |
| Gabinete | Gabinete totalmente metálico | SECC com revestimento por pulverização | Gabinete totalmente metálico | Gabinete totalmente metálico |
| Dimensões externas | Solicite o desenho aprovado | 372,92 × 305,34 × 44 mm | Solicite o desenho aprovado | Solicite o desenho aprovado |
| Proteção indicada | IP34 na descrição de pedido; escopo a confirmar | IP34 na descrição de pedido; escopo a confirmar | Não informado na especificação V1 do modelo | Não informado na especificação V1 do modelo |
Dados comuns: toque capacitivo, comunicação USB sem instalação de driver segundo V1, resposta de toque ≤5 ms, 16.7M de cores e consumo em repouso <1 W. Versões de OS, quantidade de toques simultâneos e peso líquido precisam de confirmação.
- Alimentação
- DC 12 V · DC 5521
- Toque
- USB · ≤5 ms
- Umidade
- 10–90% RH
- Vídeo
- HDMI + VGA
06 / XW01
Relacione a configuração aos controles de produção.
Qualidade e testes
Defina testes de imagem e toque com o computador, a iluminação e o ambiente previstos. Identifique amostra, método e critérios de aceitação.
Qualidade e testes · Fonte em inglês ↗Produção e rastreabilidade
Relacione o código exato ao desenho, à revisão da configuração, aos registros de inspeção e ao controle de alterações antes de liberar a produção.
Produção e rastreabilidade · Fonte em inglês ↗Avalie visibilidade com conteúdo real, temperatura e partida a frio dentro dos limites do modelo, toque/USB/aterramento com o computador escolhido e ajuste mecânico e proteção acordada após a integração.
07 / XW01
Dados técnicos com fontes rastreáveis.
A especificação V1 de 17 polegadas inclui, nas páginas 3–4, gráficos de emissões radiadas com polarizações vertical e horizontal, datados de 31 de julho de 2025 e identificados como Dongguan NTC Co., Ltd. Informam EN 55032 Class A_3m, distância de 3 m e 30–1.000 MHz. O campo de amostra é M/N: 17.
PDF em inglês · 7 ↗Pontos de medição selecionados
| Polarização | Frequência MHz | Nível medido dBµV/m | Limite dBµV/m | Excesso sobre o limite dB |
|---|---|---|---|---|
| Vertical | 378.2300 | 43.09 | 57.00 | −13.91 |
| Vertical | 756.5300 | 45.39 | 57.00 | −11.61 |
| Horizontal | 378.2300 | 39.79 | 57.00 | −17.21 |
| Horizontal | 756.5300 | 46.51 | 57.00 | −10.49 |
Os pontos abaixo estão sob o limite indicado; isso não constitui uma conclusão completa de conformidade. Confirme relatório integral, vínculo da amostra com o código, fonte e configuração de teste. AC 230 V / 50 Hz, 26°C e 47% são condições do ensaio; a alimentação do monitor continua DC 12 V. Não estenda os resultados a outros tamanhos, imunidade, IP ou vida útil externa.
A documentação da empresa inclui ISO 9001:2015 (69125Q00083R1M) e ISO 14001:2015 (69126E00014R100). O escopo declarado abrange telas capacitivas e vidros de cobertura, além das atividades de gestão ambiental associadas. Não são certificações do produto XW01. Verifique validade e escopo atuais na qualificação do fornecedor.
Fontes: quatro especificações TC V1, anexo de emissões de 17 polegadas de 31 de julho de 2025 e guia WI-ZJ-019 A1 de 2 de janeiro de 2025. Confirme a aplicação das orientações gerais à montagem escolhida; elas não comprovam optical bonding de série.
08 / XW01
Documentação para o seu projeto.
Referência técnica em inglês EN3, de 12 de outubro de 2026, com 8 páginas. Modelos nas páginas 2–5, resumo das emissões na 7 e instalação na 8. As fontes técnicas permanecem na revisão V1, sem data de emissão informada.
Planeje cabos e acessórios.
Cada lista V1 inclui monitor, fonte, cabo de alimentação de 1,8 m e HDMI de 1,5 m. Cabo USB de toque e acessórios de montagem não estão listados. Confirme plugue, cabos, parafusos e fornecimento final na cotação.
- 1 × Monitor touchscreen
- 1 × Fonte de alimentação
- 1 × Cabo de alimentação de 1,8 m
- 1 × Cabo HDMI de 1,5 m
09 / XW01
Perguntas frequentes
Todo XW01 é fornecido com 1.000 cd/m²?
15 polegadas: 350–1.000 cd/m²; 17, 18,5 e 21,5 polegadas: 300–1.000 cd/m². São faixas de configuração, não uma garantia de ajuste automático. Confirme o brilho fornecido na cotação.
Como escolher um monitor touch legível sob luz solar?
Ao escolher um monitor touch legível sob luz solar, avalie também vidro de proteção, reflexos, ângulo de visão e conteúdo exibido. Teste a configuração sob iluminação representativa: 1.000 cd/m², por si só, não garantem leitura em qualquer instalação.
O XW01 pode ser usado em áreas externas?
As descrições de pedido de 15 e 17 polegadas mencionam IP34 sem definir o escopo da proteção após a montagem. Não há grau IP informado para 18,5 e 21,5 polegadas. Em áreas externas, avalie exposição frontal e traseira, vedação, drenagem e condensação no sistema completo.
Qual modelo tem a maior faixa de temperatura?
Operação: −30 a 80°C no modelo de 17 polegadas; −20 a 70°C nos de 15 e 18,5; 0 a 50°C no de 21,5. Considere aquecimento solar, calor no gabinete e partida a frio conforme o modelo escolhido.
O XW01 é um monitor ou computador?
O XW01 inclui tela LCD e toque PCAP, mas não um computador; é necessário um computador externo.
Os quatro modelos TC precisam de computador externo: HDMI ou VGA para vídeo, USB para toque e DC 12 V via DC 5521 para alimentação. Não são computadores all-in-one.
Há suporte a luvas, água ou optical bonding?
As fontes V1 não comprovam uso com luvas ou água, optical bonding de série, quantidade de toques nem versões de OS. Inclua essas necessidades para definir configuração e validação.
Quais dados são necessários para uma cotação?
Informe modelo ou tamanho, brilho desejado, desenho, computador/OS, exposição ao sol e à água, temperatura do gabinete, quantidade e cronograma. Confirme disponibilidade, prazo e condições de atendimento na cotação.
Quais documentos de compatibilidade eletromagnética estão disponíveis?
A especificação V1 de 17 polegadas inclui, nas páginas 3–4, gráficos de emissões radiadas com polarizações vertical e horizontal, datados de 31 de julho de 2025 e identificados como Dongguan NTC Co., Ltd. Informam EN 55032 Class A_3m, distância de 3 m e 30–1.000 MHz. O campo de amostra é M/N: 17.
Os pontos abaixo estão sob o limite indicado; isso não constitui uma conclusão completa de conformidade. Confirme relatório integral, vínculo da amostra com o código, fonte e configuração de teste. AC 230 V / 50 Hz, 26°C e 47% são condições do ensaio; a alimentação do monitor continua DC 12 V. Não estenda os resultados a outros tamanhos, imunidade, IP ou vida útil externa.
O cabo USB e as fixações estão incluídos?
Cada lista V1 inclui monitor, fonte, cabo de alimentação de 1,8 m e HDMI de 1,5 m. Cabo USB de toque e acessórios de montagem não estão listados. Confirme plugue, cabos, parafusos e fornecimento final na cotação.
As variantes personalizadas valem para os modelos padrão?
Uma variante de projeto pode ter conectores, fixação ou parâmetros diferentes. Use seu código completo e especificação aprovada; não transfira os valores para os quatro modelos TC padrão.
10 / XW01
Conte-nos sobre o seu projeto.
Informe modelo ou tamanho, brilho desejado, desenho, computador/OS, exposição ao sol e à água, temperatura do gabinete, quantidade e cronograma. Confirme disponibilidade, prazo e condições de atendimento na cotação.
Entre em contato ↗DongGuan Ever Glory Photoelectric co., Ltd
Resumo do seu projeto
Reúna os requisitos e copie o resumo para nosso formulário de contato ou para um e-mail, para definirmos o modelo e o escopo da cotação.
