Imagem e toque integrados sem eletrônica de monitor

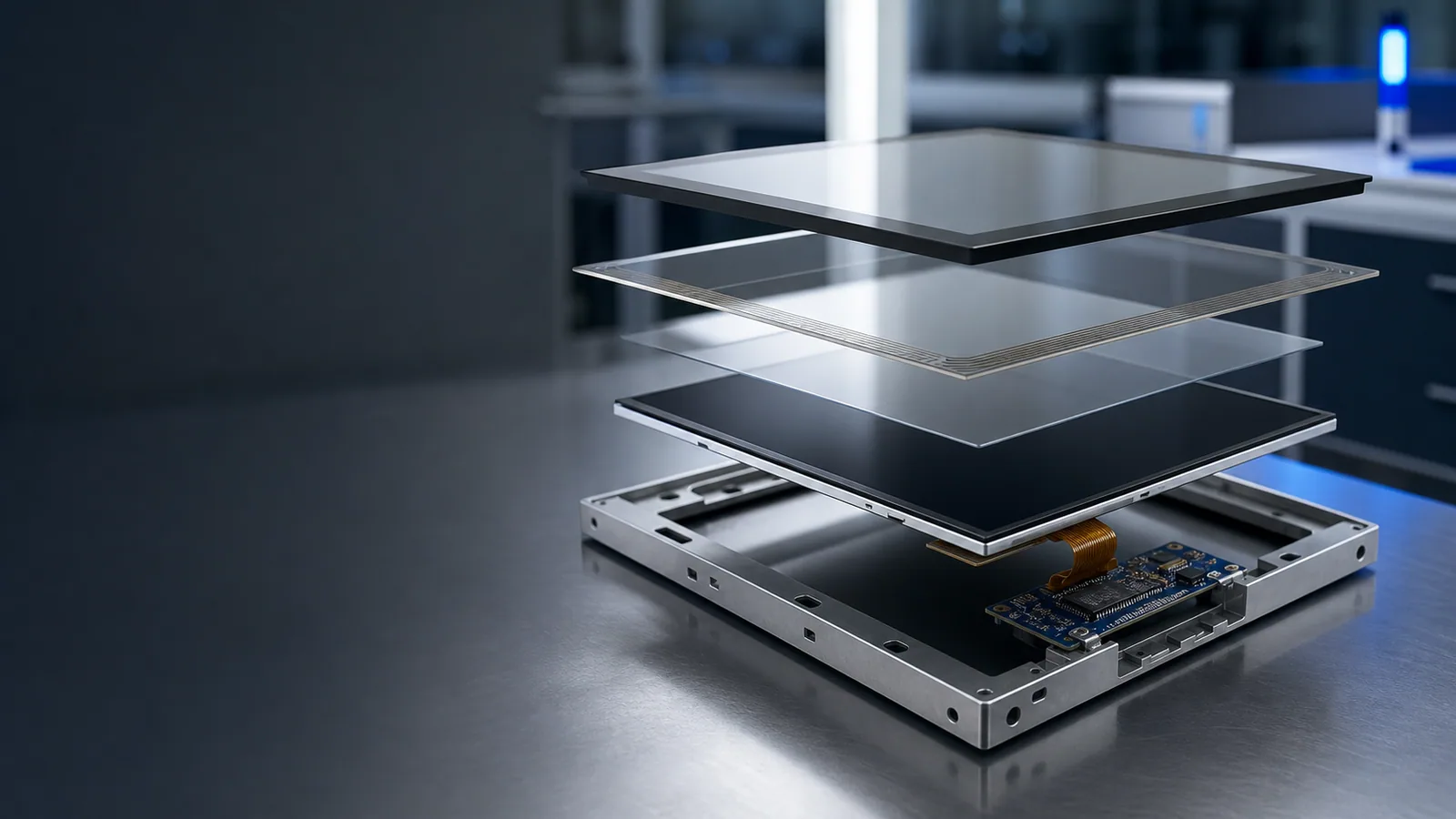

Módulos TFT-LCD com Touch PCAP para Integração OEM
Conjuntos de LCD, painel PCAP e stack óptico preparados para a placa e a mecânica do equipamento OEM.
- LCD + touch no mesmo conjunto
- Sem CPU e, em geral, sem placa completa de monitor
- Air gap ou bonding conforme a óptica e a mecânica
Resposta direta
O que precisa ficar claro antes da cotação?
Um módulo TFT-LCD com touch reúne o LCD e o painel PCAP, com air gap ou Optical Bonding conforme o projeto. Diferentemente de um monitor, ele normalmente depende da placa do cliente para interface de display, alimentação e controle; por isso datasheet do LCD, interface, sequência elétrica, backlight, FPC, controlador touch, stack e mecânica devem ser avaliados juntos.
Fronteira técnica
Módulo não é monitor pronto para uma entrada HDMI genérica
A interface do display, alimentação, backlight, touch e compatibilidade com a placa precisam ser confirmadas. Resolução, brilho, temperatura e vida do backlight pertencem à referência do LCD.
- Parâmetros confirmados são separados de opções, metas e exemplos
- Condições e critérios de ensaio são definidos antes da aprovação da amostra
- A responsabilidade do componente é separada da conformidade do equipamento completo
Decisões de engenharia
Seis decisões de engenharia antes da amostra
Uma comparação profissional usa os mesmos dados de entrada e separa requisitos, opções, metas e riscos.
LCD
Diagonal, resolução, interface, luminância, backlight e disponibilidade.
PCAP
Vidro, sensor, FPC, controladora e firmware compatíveis com o stack.
Integração óptica
Air gap, OCA ou OCR definidos por tamanho, processo e objetivo.
Interfaces
Display e touch tratados como sinais independentes na arquitetura.
Mecânica
OD, AA/VA, espessura, moldura, FPC e tolerâncias acumuladas.
Validação
Óptica, touch, elétrica, térmica e mecânica no conjunto real.
Matriz técnica
O que deve ser confirmado na configuração
Valores vinculantes pertencem à configuração aprovada, não à descrição genérica da família.
| LCD | Modelo, tamanho, resolução, interface, pinagem, backlight e condição de fornecimento. |
|---|---|
| Touch | PCAP, controladora, firmware, interface e critérios de uso. |
| Stack | Cover glass, adesivos, air gap ou bonding e tolerâncias. |
| Elétrica | Tensões, sequência, backlight, consumo e cabos conforme datasheet. |
| Mecânica | Contorno, áreas, espessura, FPC, fixação e referências. |
| Qualidade | Critérios ópticos, cosméticos, funcionais e de confiabilidade definidos por documento. |
Atenção: dimensões, IP, luminância, temperatura, funções touch, certificados, prazo e garantia são confirmados para o modelo e as condições contratuais escolhidos.
Dados de entrada
Dados necessários para uma avaliação confiável
Dados completos reduzem suposições escondidas na arquitetura, no preço, no risco e no cronograma.
- Modelo do LCD ou envelope desejado
- Resolução e interface da placa do cliente
- Área ativa, área visível e contorno
- Controladora touch, interface e sistema
- Air gap ou objetivo de Optical Bonding
- Óptica, ambiente, quantidade e ciclo de vida
Aplicações
Aplicações e limites de integração
Os exemplos mostram contextos de integração; não substituem a validação da configuração.
Equipamento OEM
Módulo integrado diretamente à eletrônica do cliente.
Instrumentação
Display e touch em mecânica compacta.
Terminais
Conjunto óptico controlado atrás do frontal.
Atualização de produto
Requalificação de LCD e stack com desenho e critérios preservados.
Do conceito à série
Do requisito à produção controlada
Cada etapa transforma premissas em dados, evidências e decisões controladas.
- 01
Definição
Recebemos desenho, aplicação, interfaces, ambiente, volumes e ciclo de vida esperado.
- 02
Revisão DFM
Analisamos stack, tolerâncias, montagem, cabos, host e riscos antes da amostra.
- 03
Amostra
Produzimos a configuração acordada e registramos desenho, BOM, firmware e plano de teste.
- 04
Validação
Avaliamos os estados de uso relevantes e fechamos desvios com critérios objetivos.
- 05
Liberação
Amostra padrão, documentação e revisões ficam vinculadas à configuração de série.
Base de evidência
Módulo TFT-LCD + PCAP
A evidência disponível sustenta o fluxo de engenharia e fabricação, não uma tabela pública de modelos de módulo. Por isso, a página não publica códigos, luminância, interface ou faixa térmica sem datasheet controlado.
FAQ
Perguntas frequentes
Módulo touch aceita HDMI diretamente?
Não necessariamente. Muitos LCDs usam LVDS, eDP, MIPI ou outra interface e exigem uma placa compatível. HDMI pertence a uma controladora ou monitor específico.
Módulo e monitor são iguais?
Não. O monitor inclui eletrônica de vídeo e entradas definidas; o módulo é integrado à placa do equipamento.
O touch e o display usam a mesma interface?
Normalmente não. O display e a controladora touch têm sinais, alimentação e drivers próprios.
Quando usar Optical Bonding?
Quando reflexo, condensação interna, robustez óptica/mecânica ou espessura justificarem o processo e a validação.
Como controlar substituição do LCD?
Defina parâmetros críticos, desenho, interface, critérios ópticos, touch e plano de requalificação.
Próximo passo
Alinhe LCD, placa e stack antes do protótipo
Compartilhe datasheet, interface, desenho, PCAP e objetivo óptico para avaliar a integração.
