Mecânica de integração antes da estética
Monitores Open Frame Touch Screen para Integração OEM

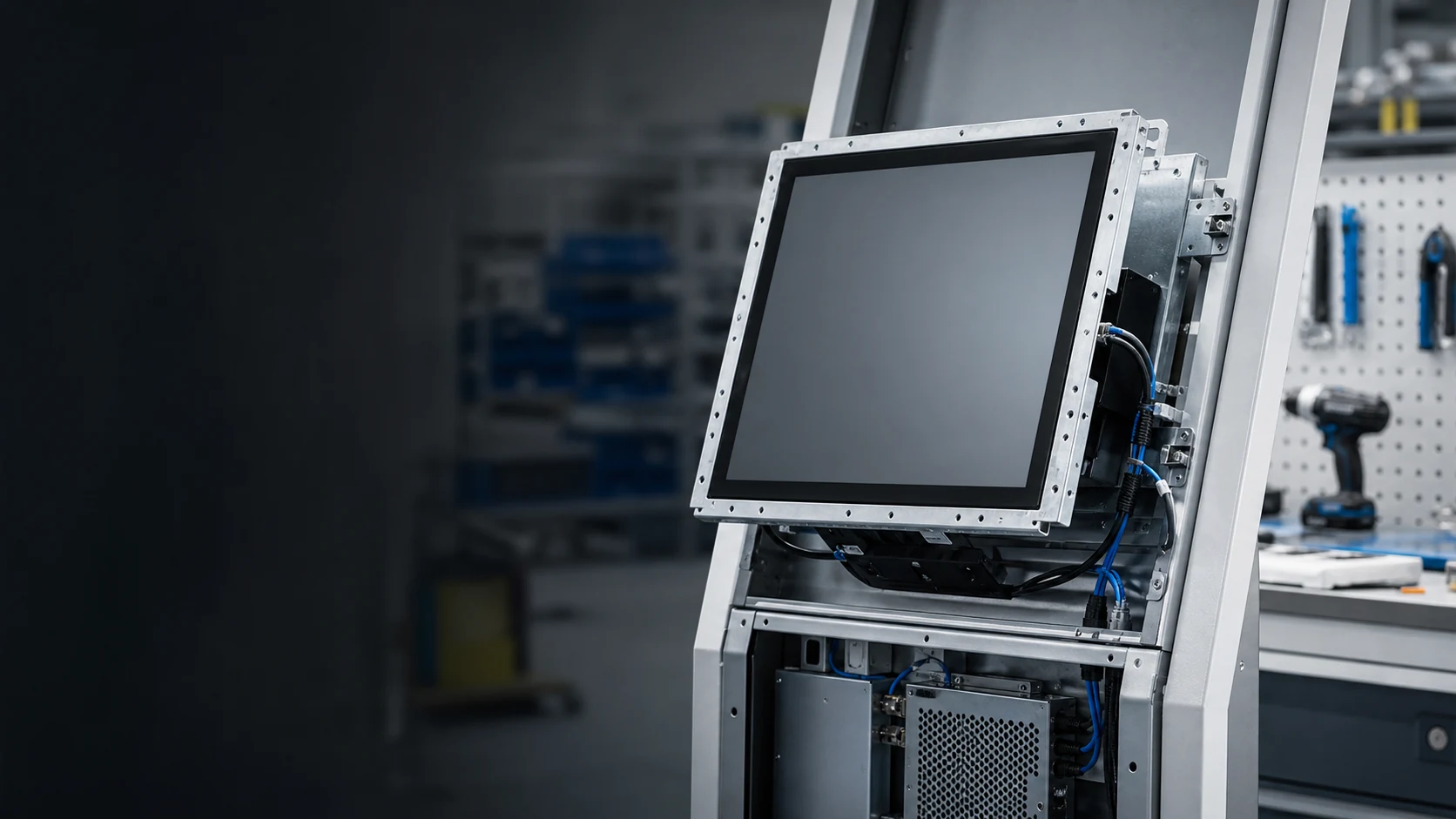

Monitores para instalação atrás do frontal da máquina, do quiosque ou do gabinete, com recorte, apoio, fixação, cabos e manutenção definidos no desenho.
- Intenção de integração mecânica
- Open Frame e panel mount tratados na mesma página
- Desenho 2D como evidência principal
Resposta direta
O que precisa ficar claro antes da cotação?
Um monitor Open Frame é um display completo sem CPU, preparado para ser integrado dentro do equipamento do cliente. O projeto deve controlar área visível, sobreposição do frontal, recorte, pontos de fixação, profundidade traseira, conectores, raio dos cabos, ventilação, manutenção e eventual vedação frontal.
Fronteira técnica
Open Frame não significa instalação indefinida
A proteção, a rigidez, a temperatura e a manutenção dependem da estrutura do equipamento final. VESA, suportes, grampos e vedação precisam ser compatíveis com a versão e o desenho.
- Parâmetros confirmados são separados de opções, metas e exemplos
- Condições e critérios de ensaio são definidos antes da aprovação da amostra
- A responsabilidade do componente é separada da conformidade do equipamento completo
Decisões de engenharia
Seis decisões de engenharia antes da amostra
Uma comparação profissional usa os mesmos dados de entrada e separa requisitos, opções, metas e riscos.
Área visível
Janela, área ativa, bordas ocultas e tolerância de alinhamento.
Recorte
Dimensões, raios, folgas e referências do frontal.
Fixação
Suportes, grampos, parafusos, panel mount ou VESA aplicável.
Profundidade

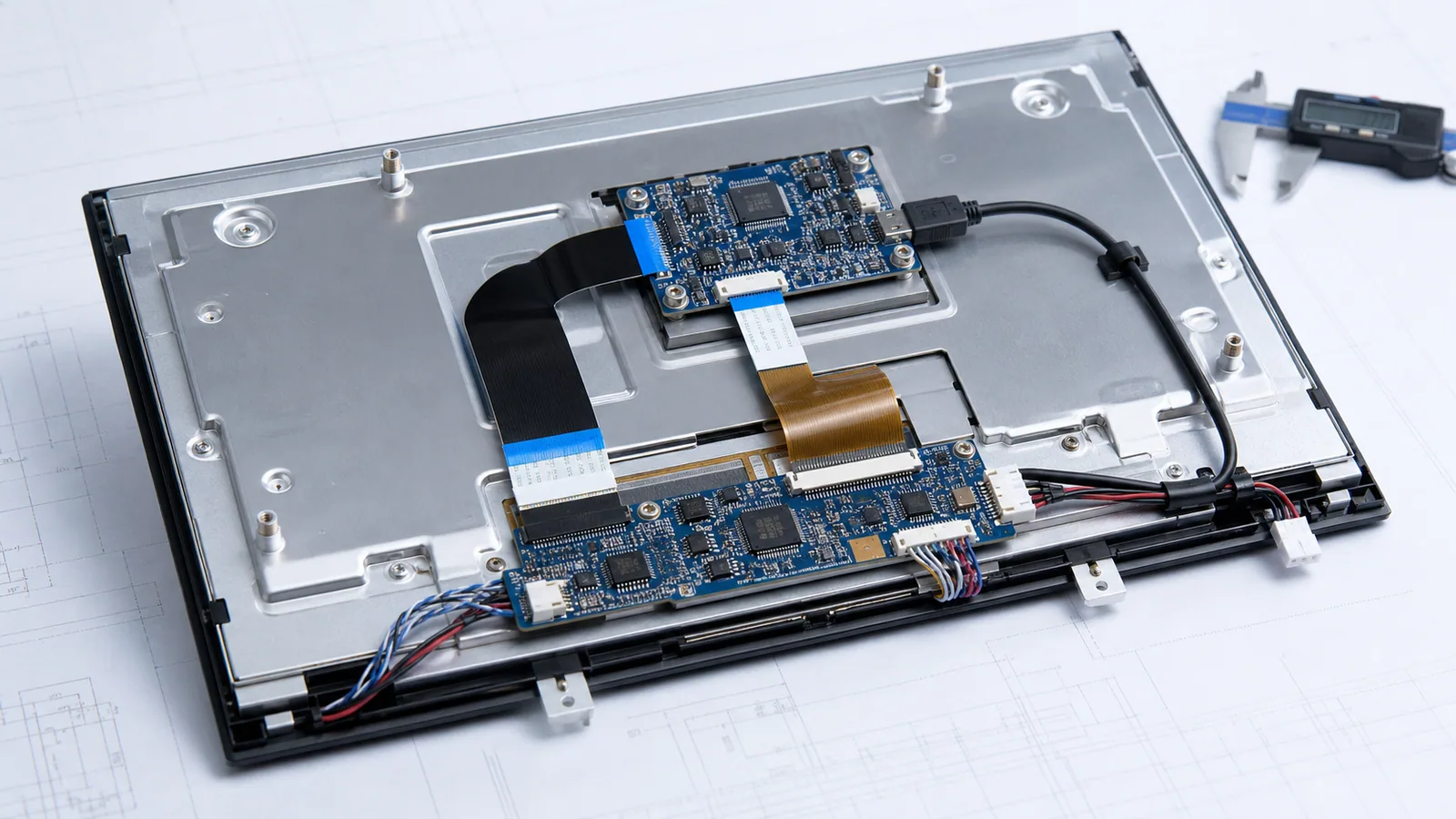

Eletrônica, conectores, raio de cabo, ventilação e acesso.
Interface
Vídeo, touch e alimentação roteados sem interferir na montagem.
Vedação
Junta, apoio e compressão avaliados como sistema com o gabinete.
Matriz técnica
O que deve ser confirmado na configuração
Valores vinculantes pertencem à configuração aprovada, não à descrição genérica da família.
| Formato | Diagonal, proporção, resolução e orientação definidos para o equipamento. |
|---|---|
| Recorte | Área visível, sobreposição, folga e tolerâncias conforme desenho. |
| Fixação | Pontos, suportes, torque e sequência compatíveis com a estrutura. |
| Profundidade | Volume traseiro, conectores, cabos, ventilação e manutenção. |
| Proteção frontal | Somente quando vidro, junta, compressão e montagem têm escopo de teste. |
| Documentação | Desenho 2D com envelope, recorte, pontos de montagem, I/O e stack. |
Atenção: dimensões, IP, luminância, temperatura, funções touch, certificados, prazo e garantia são confirmados para o modelo e as condições contratuais escolhidos.
Dados de entrada
Dados necessários para uma avaliação confiável
Dados completos reduzem suposições escondidas na arquitetura, no preço, no risco e no cronograma.
- Desenho do frontal e área visível
- Recorte, tolerâncias e pontos de fixação
- Profundidade máxima e acesso de serviço
- Host, vídeo, touch e alimentação
- Junta, zona de IP e método de teste
- Temperatura, ventilação, quantidade e prazo
Aplicações
Aplicações e limites de integração
Os exemplos mostram contextos de integração; não substituem a validação da configuração.
Quiosques
Display nivelado com o frontal próprio do equipamento.
Vending e bilhetagem
Monitor integrado em máquinas e terminais.
Painéis de operação
Tela ligada a IPC, PLC ou host externo.
Equipamentos OEM
Display interno preservando o design do gabinete do cliente.
Do conceito à série
Do requisito à produção controlada
Cada etapa transforma premissas em dados, evidências e decisões controladas.
- 01
Definição
Recebemos desenho, aplicação, interfaces, ambiente, volumes e ciclo de vida esperado.
- 02
Revisão DFM
Analisamos stack, tolerâncias, montagem, cabos, host e riscos antes da amostra.
- 03
Amostra
Produzimos a configuração acordada e registramos desenho, BOM, firmware e plano de teste.
- 04
Validação
Avaliamos os estados de uso relevantes e fechamos desvios com critérios objetivos.
- 05
Liberação
Amostra padrão, documentação e revisões ficam vinculadas à configuração de série.

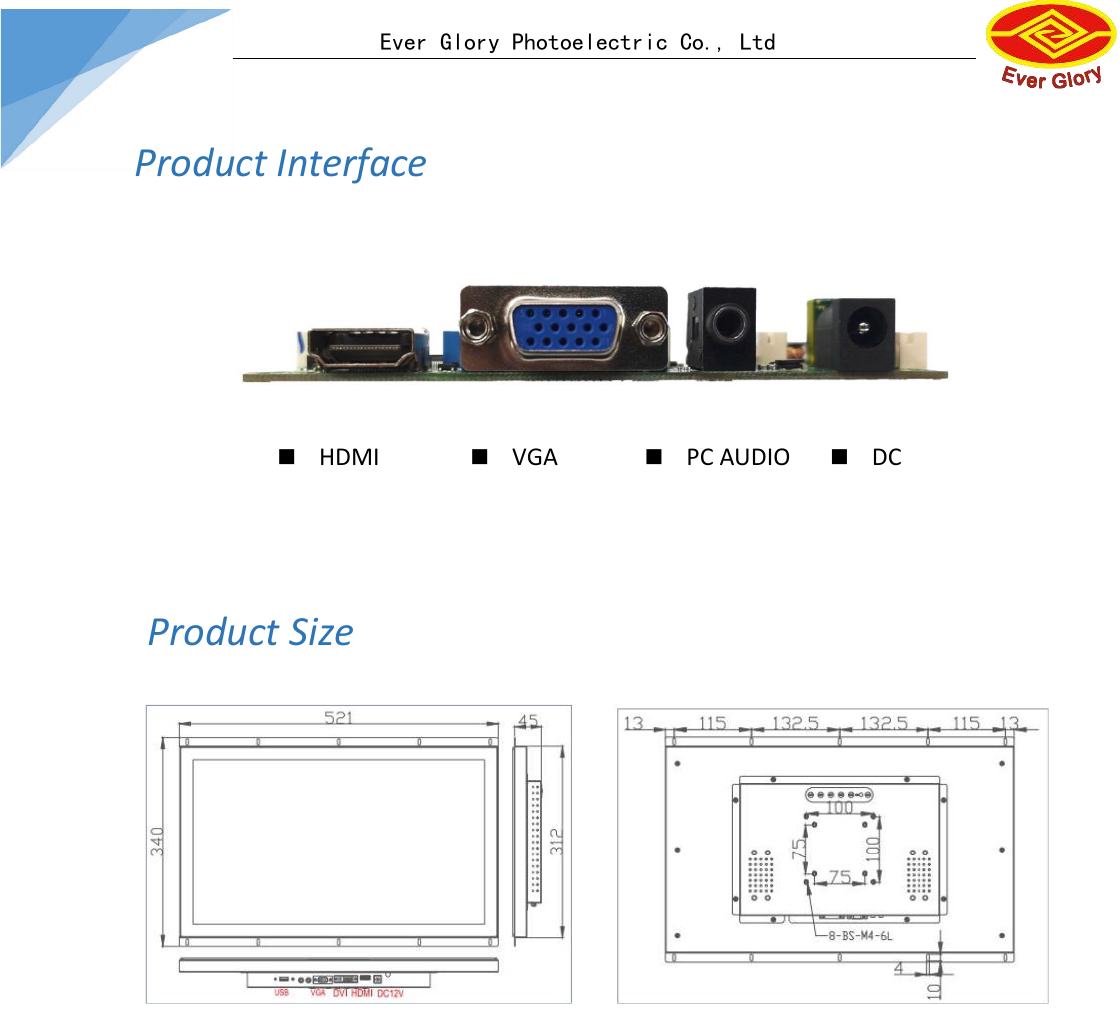

Evidência de modelo e desenho
Open Frame ZD-215MT1C-V1
A especificação controlada identifica tela de 21,5 polegadas, 1920 × 1080, 250 cd/m², touch capacitivo e entradas VGA, HDMI e DC. A imagem mostra a interface e o contorno mecânico do produto.
- Modelo: ZD-215MT1C-V1
- Interface de imagem: HDMI e VGA
- Alimentação DC; touch capacitivo
- Desenho do produto, não desenho do recorte do gabinete
O recorte, a posição de montagem, o espaço traseiro e a folga dos conectores devem ser confirmados no desenho do equipamento do cliente.
FAQ
Perguntas frequentes
Como o Open Frame difere de um monitor comum?
Ele é preparado para integração interna e não depende de gabinete de consumo ou pedestal.
Open Frame é automaticamente IP65?
Não. A proteção do frontal depende de vidro, junta, apoio, compressão e ensaio no estado instalado.
Como definir o recorte?
Área visível, cobertura das bordas, tolerâncias, apoio, fixações e rota de cabos devem aparecer no desenho.
É possível usar VESA?
Em algumas versões, sim. Outras usam suportes ou pontos de montagem específicos.
O que acelera a cotação?
Desenho do frontal, recorte, profundidade, fixação, host, interfaces, zona de IP, quantidade e prazo.
Próximo passo
Valide o recorte antes da amostra
Envie frontal, área visível, profundidade, fixações, cabos e requisito de vedação.
