La mecánica de integración forma parte del producto
Monitores táctiles para integrar y Open Frame

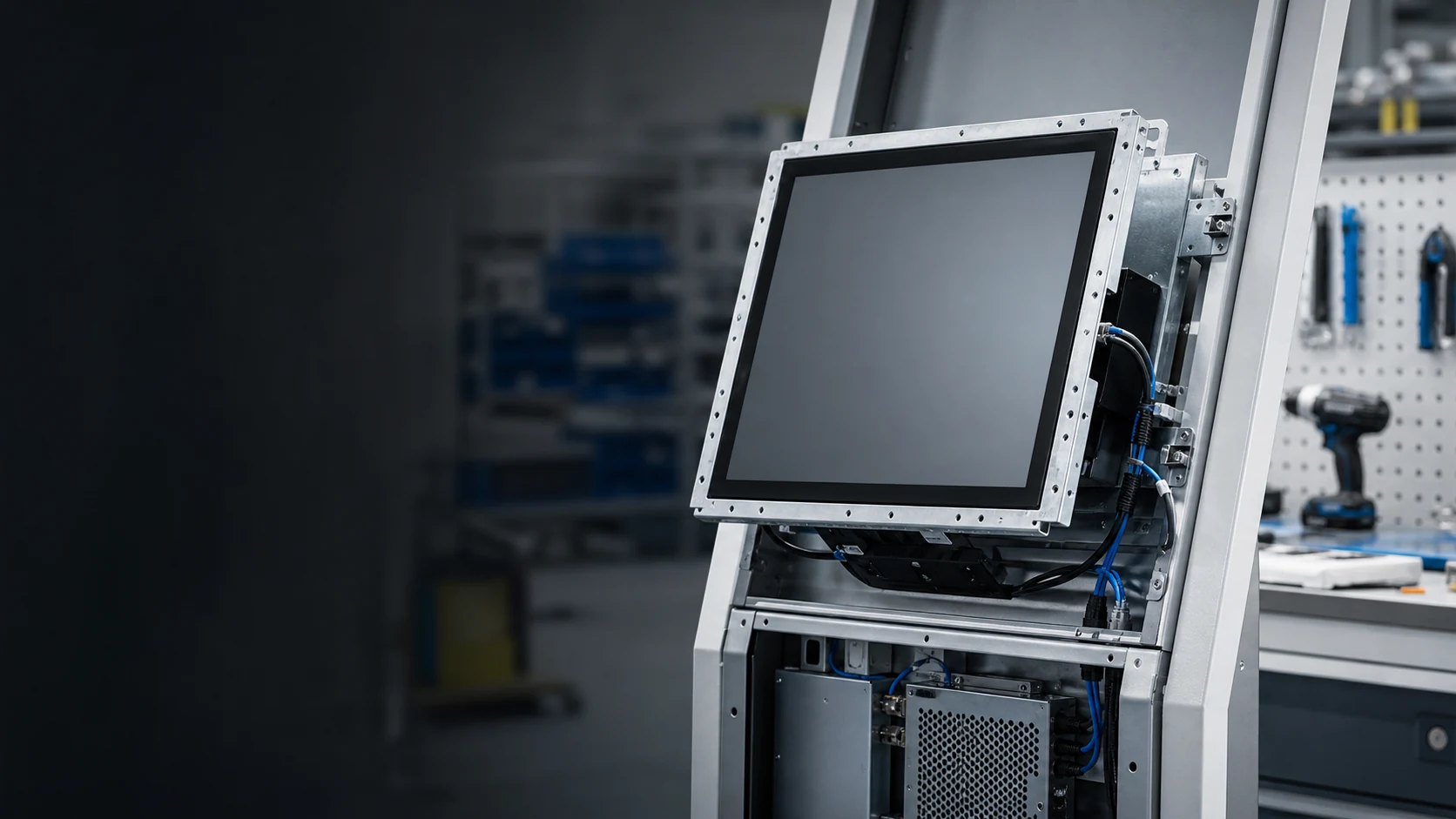

Un monitor táctil open frame (marco abierto) se integra detrás de una abertura o dentro de un terminal. La compatibilidad depende del recorte, la profundidad, la fijación, las tolerancias, la ventilación, el cableado y el acceso para mantenimiento.
- Intención de compra alta aunque el volumen sea específico
- Montaje y recorte verificados por plano
- Panel PCAP y puertos configurados para el host
Respuesta directa
Monitores táctiles para integrar y Open Frame
Un monitor táctil open frame (marco abierto) incluye LCD, tacto y electrónica, pero deja la terminación frontal al equipo del cliente. Para asegurar el encaje, el plano debe definir abertura, solape, fijaciones, profundidad disponible y protección frontal.
Alcance técnico y responsabilidades
Open Frame no significa instalación universal
Dos monitores de la misma diagonal pueden tener distinta carcasa, zona activa, profundidad, puntos de fijación y ubicación de conectores. La aprobación se realiza contra el plano del equipo y no solo contra la ficha nominal.
- Producto: Monitor completo sin CPU, preparado para integración interna.
- Tacto: PCAP USB u otra interfaz aprobada; perfil sujeto al stack final.
- Montaje: Open Frame, panel posterior o solución específica por plano.
Decisiones de ingeniería
Decisiones clave para Open Frame
En un monitor open frame, los factores se evalúan conjuntamente y cada criterio de aceptación queda documentado.
Abertura
Zona visible, solape, bisel y tolerancia definidos en el plano.
Fijación
Soportes, tornillos, VESA o pestañas con acceso y par de montaje.
Profundidad
Espacio para electrónica, conectores, cableado y ventilación.
Frontal
Vidrio, impresión, junta y continuidad visual con la carcasa del cliente.
Servicio
Acceso para sustituir unidad, cable o controladora sin desmontaje excesivo.
Protección
El grado frontal depende de junta, superficie de apoyo y montaje final.
Matriz de alcance
Datos técnicos que deben aprobarse
Para un monitor open frame, la tabla separa los datos confirmados de las opciones que solo se vuelven vinculantes en una configuración identificada.
| Producto | Monitor completo sin CPU, preparado para integración interna. |
|---|---|
| Tacto | PCAP USB u otra interfaz aprobada; perfil sujeto al stack final. |
| Montaje | Open Frame, panel posterior o solución específica por plano. |
| Puertos | Vídeo, tacto y alimentación según controladora y acceso previsto. |
| Validación | Ajuste, visibilidad, tensión mecánica, calor y mantenimiento en el terminal. |
Cada valor relativo a un monitor open frame solo es vinculante cuando aparece en la referencia, revisión, ensayo u oferta que identifica la configuración.
Datos de entrada
Datos necesarios para evaluar la viabilidad
La evaluación de un monitor open frame parte de entradas completas para reducir supuestos y detectar incompatibilidades antes de fabricar la muestra.
- Plano de abertura, profundidad y superficie frontal
- Puntos de fijación, tolerancias y secuencia de montaje
- Interfaz de vídeo, tacto, alimentación y acceso de servicio
- Condiciones de calor, polvo, agua, golpes y limpieza
- Volumen, plazo, vida del proyecto y pieza a sustituir si existe
Del requisito a la serie
Proceso de revisión y aprobación
En un proyecto centrado en un monitor open frame, cada etapa genera una salida identificada que debe revisarse antes de avanzar.
- 01
Recorte
Revisar abertura, zona visible y solape.
- 02
Mecánica
Definir fijación, profundidad, junta y cables.
- 03
Electrónica
Confirmar LCD, controladora, tacto e interfaces.
- 04
Montaje piloto
Instalar una muestra en la carcasa final.
- 05
Liberación
Aprobar plano, método de montaje y control de cambios.
Escenarios de uso
Aplicaciones y escenarios habituales
Estos ejemplos muestran dónde puede aplicarse un monitor open frame; la configuración final se confirma con las condiciones reales del equipo.
Quioscos
Pantalla integrada detrás de una fachada diseñada por el fabricante del terminal.
Armarios de máquina
Monitor montado en panel con acceso posterior y host externo.
Mobiliario técnico
Visualización profesional integrada sin marco comercial visible.
Evidencia y límites

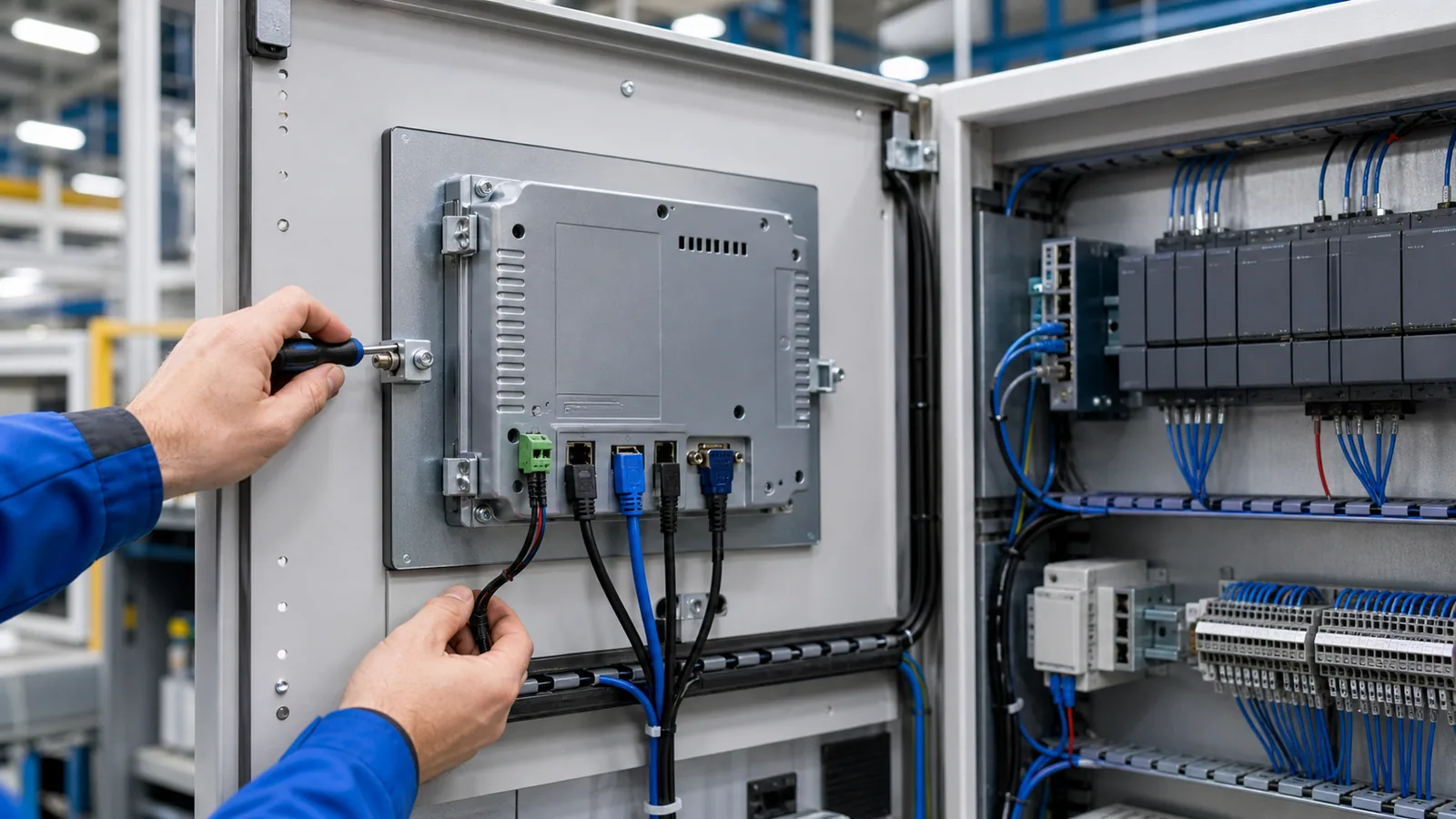

Guía de integraciónRecorte, profundidad y acceso definen un Open Frame mantenible
La guía de montaje convierte la instalación en entradas medibles: abertura, tolerancias, puntos de fijación, posición de conectores, radio de cable y ruta de extracción. La oferta se completa con el plano de montaje del modelo seleccionado.
- Producto: Monitor completo sin CPU, preparado para integración interna.
- Tacto: PCAP USB u otra interfaz aprobada; perfil sujeto al stack final.
- Montaje: Open Frame, panel posterior o solución específica por plano.
Fuente: Guía técnica de integración Open Frame de Ever Glory
Preguntas frecuentes
Preguntas frecuentes sobre Open Frame
Estas respuestas aclaran el alcance de un monitor open frame; los datos vinculantes se confirman en la documentación del proyecto.
¿Open Frame y empotrable son lo mismo?
Se solapan, pero empotrable puede incluir un frontal terminado. Open Frame enfatiza la integración dentro de otra estructura.
¿Se puede mantener IP65 frontal?
Solo si la junta, la superficie, el apriete y la instalación completa forman parte del alcance probado.
¿Qué tolerancia debe tener el recorte?
Debe derivarse del plano aprobado, la junta, el método de fijación y el proceso de fabricación del cliente.
¿Incluye VESA?
Puede incluirse si la mecánica y la carga lo permiten; no se asume en todas las versiones.
¿Cómo se valida la facilidad de mantenimiento?
Con una revisión de acceso a tornillos, cables, conectores y ruta de extracción en el equipo real.
Siguiente paso
Compruebe el encaje antes de cerrar la carcasa
Comparta recorte, profundidad, fijaciones, host y condiciones ambientales.
Ruta de decisión
Del Open Frame al plano del equipo
La arquitectura se confirma al relacionar el tipo de montaje con el frontal y la aplicación final.
