شاشات لمس صناعية مفتوحة الإطار Open Frame لمعدات OEM
تُدمج شاشة Open Frame داخل خزانة أو واجهة يصممها العميل. لذلك لا يكفي مقاس القطر؛ بل يلزم المخطط الخارجي للمنتج وفتحة العميل والخلوص الخلفي ومسار الموصلات والتفاوتات وطريقة الخدمة وعينة تحقق من الملاءمة.
PRODUCT OUTLINE ≠ CUSTOMER CUTOUT
يمكن استخدام المخطط الخارجي للنموذج للتخطيط الأولي فقط. تحتاج فتحة العميل إلى سماحات، وحافة تغطية، وحشية إن وجدت، وموضع مثبتات، وخلوص موصلات وكابلات، وتفاوتات تجميع وخدمة موثقة في رسم مشروع معتمد.
منطق التكامل الميكانيكي
المخطط الخارجي ← الفتحة ← الخلوص الخلفي ← الواجهات ← ملاءمة العينة
النجاح الميكانيكي هو تراكب رسومات، لا نقل بُعدين فقط من ورقة المواصفات.
- 01
المخطط الخارجي
استخدم أبعاد النموذج والمراجعة كنقطة بداية.
- 02
فتحة العميل
أضف الحافة والتفاوتات وطريقة التثبيت والختم.
- 03
الخلوص الخلفي
اترك حيزًا للموصلات والكابلات والانحناء والخدمة.
- 04
الواجهات
طابق الفيديو واللمس والقدرة ومواقع المنافذ.
- 05
ملاءمة العينة
تحقق من التجميع الحقيقي قبل تجميد خزانة الإنتاج.
معايير القرار
ثلاثة رسومات يجب ألا تختلط
كل رسم يجيب عن سؤال مختلف ويحتاج مالكًا واعتمادًا.
| الرسم | ما يصفه | ما لا يثبته |
|---|---|---|
| مخطط المنتج | الأبعاد الخارجية ومواضعها الاسمية | فتحة العميل والخلوص النهائي |
| رسم خزانة العميل | القص والحافة والمثبتات والحيز | توافق الشاشة من دون تراكب |
| رسم التجميع | الشاشة والخزانة والكابلات والحشية والتفاوتات | أداء بيئي ما لم توجد خطة اختبار |
المصطلح والبنية
ما معنى Open Frame في مشروع OEM؟
تعني شاشة لمس بإطار مفتوح أو شاشة لمس مفتوحة الإطار معدة للتكامل داخل غلاف آخر. يبقى المصطلح الإنجليزي Open Frame ظاهرًا لأنه شائع في رسومات الموردين وطلبات الشراء في السوق الصناعية.
هي شاشة وليست Panel PC: تستقبل الفيديو من مضيف خارجي وترسل بيانات اللمس إليه. لا تحتوي تلقائيًا على نظام تشغيل أو تطبيق HMI.
مرجع نموذج مضبوط
ZD-215MT1C-V1 للتخطيط الأولي والتحقق
تخص القيم التالية مراجعة V1 وتكوينها. لا تُستخدم الأبعاد التقريبية كفتحة قص جاهزة، ولا ينقل نطاق الحرارة أو السطوع إلى طراز آخر.
| المجال | القيمة الموثقة | حد الاستخدام |
|---|---|---|
| العرض واللمس | 21.5 in؛ 1920×1080؛ 250 cd/m²؛ لمس سعوي | ZD-215MT1C-V1 · V1 فقط |
| الإشارة والطاقة | تذكر صفحة المعلمات VGA وHDMI ودخل DC | مجموعة الموصلات ومواضعها تُؤكَّد في رسم وعرض المشروع |
| البيئة | 0–50 °C | للنموذج والتكوين؛ ليس نطاقًا عائليًا |
| الأبعاد الأولية | نحو 521×340×45 mm؛ ثقوب 75×75 / 100×100 mm | تخطيط أولي؛ الفتحة والتفاوتات تحتاج رسم مشروع |
مرجع Open Frame موثق وحدود المخطط الميكانيكي
تلخص العناصر التالية نطاق كل نموذج أو رسم أو طريقة، ولا تنقل قيمه إلى عنصر آخر.
ZD-215MT1C-V1 · V1
21.5 بوصة، 1920×1080، سطوع 250 cd/m²، لمس سعوي ونطاق تشغيل 0–50 °C. تذكر صفحة المعلمات VGA وHDMI ودخل DC؛ تُؤكَّد مجموعة الموصلات في رسم وعرض المشروع.
ZD-215MT1C-V1 · تخطيط أولي مشروط
نحو 521×340×45 mm وأنماط ثقوب تثبيت 75×75 و100×100 mm للتخطيط الأولي. يجب تأكيد الخلوصات والموصلات والتفاوتات وفتحة الخزانة برسم مشروع معتمد.
الخزانة والخلوص
أدر الحافة والموصلات والكابلات ومسار الخدمة
تحقق من تداخل الحافة مع المنطقة المرئية واللمس، ومن عدم ضغط الزجاج أو الهيكل، ومن حيز الموصلات وانحناء الكابلات وموقعها بالنسبة إلى الجدران والحوامل. يجب أن تسمح الخزانة بالفك والصيانة من دون تحميل الشاشة أو FPC.
الإشارات
الفيديو واللمس والقدرة ثلاثة مسارات يجب اختبارها
اختبر الفيديو من المصدر الفعلي، واللمس مع نظام تشغيل المضيف، والقدرة مع الكابل والمقبس المستخدمين. أدر التداخل والتأريض ومسار كابل اللمس داخل الخزانة، ولا تفترض أن نجاح الاختبار على طاولة يثبت التجميع النهائي.
ملاءمة العينة
جمّد الخزانة بعد اختبار التجميع لا قبله
استخدم عينة هندسية للتحقق من الأبعاد الخارجية والقص والخلوص والواجهات والتثبيت واللمس والصورة والوصول للخدمة. سجّل أي تغيير في الشاشة أو الخزانة أو الكابل قبل اعتماد إعادة الاختبار.
سجل الدليل الظاهر
قوة الادعاء لا تتجاوز قوة المصدر
المواصفة والرسم والتقرير والعينة والصورة ليست أدلة متبادلة. يوضح الجدول ما يمكن قوله وما يجب أن يبقى داخل حدود المشروع.
| المستوى | الحالة | الادعاء | المصدر | حد التطبيق |
|---|---|---|---|---|
| A | موثق | ZD-215MT1C-V1: 21.5 in، 1920×1080، 250 cd/m²، لمس سعوي و0–50 °C | مواصفة ZD-215MT1C-V1، مراجعة V1 | النموذج والتكوين المذكوران فقط؛ تذكر صفحة المعلمات VGA وHDMI ودخل DC، وتُؤكَّد الموصلات في وثيقة المشروع. |
| A | مشروط | نحو 521×340×45 mm وأنماط ثقوب 75×75 / 100×100 mm | المخطط الخارجي في مواصفة النموذج | للتخطيط الأولي؛ لا يثبت فتحة العميل أو الخلوص أو التفاوتات. |
| — | غير مثبت | فتحة قص خزانة نهائية | لا يوجد رسم تجميع عميل معتمد | يلزم تراكب رسم المنتج والخزانة واعتماد المشروع. |

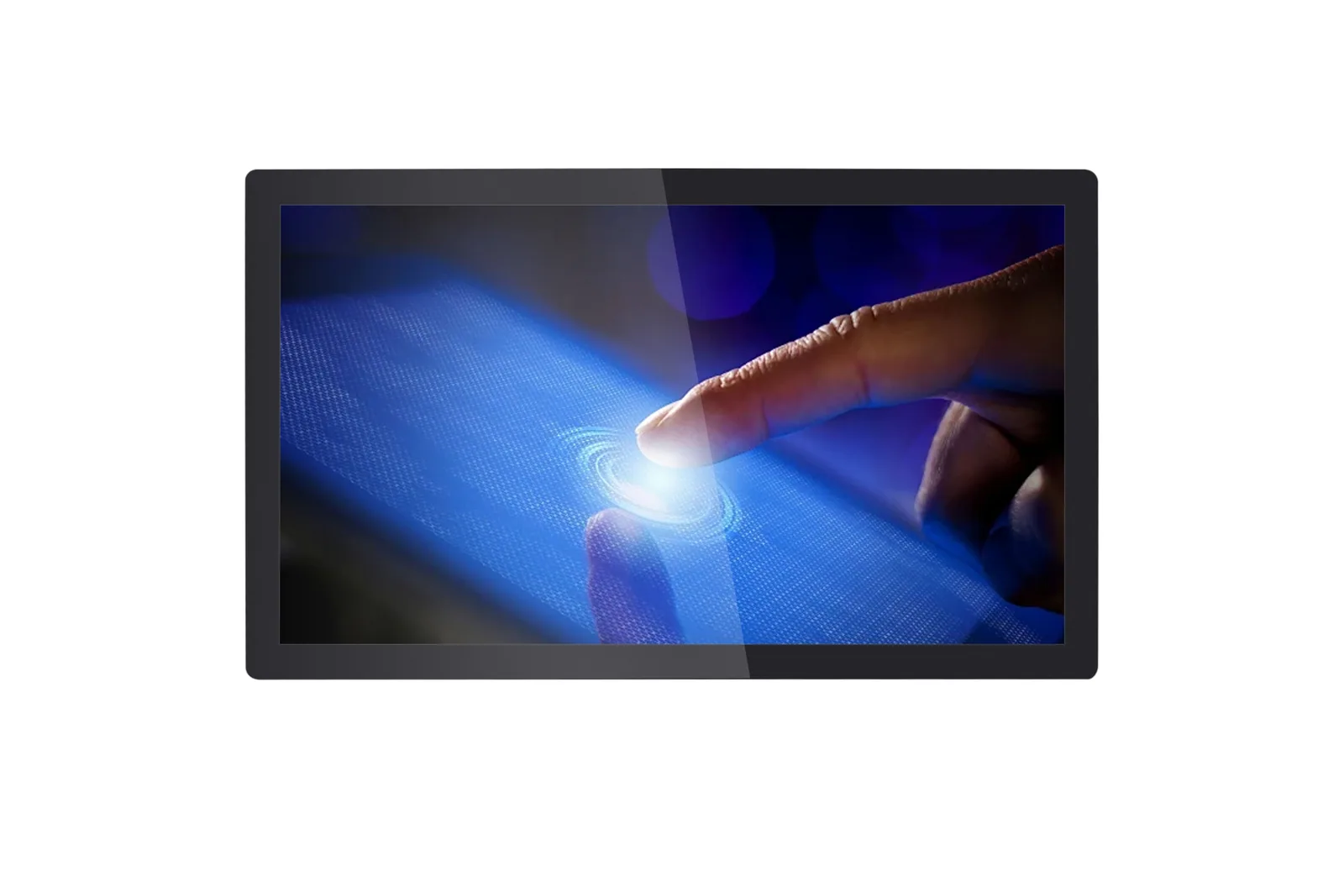

| C | مرئي بحدود | مظهر منتج Open Frame | صورة منتج Ever Glory حقيقية | لا تثبت المواصفات أو الملاءمة الميكانيكية لمشروع بعينه. |
مدخلات الطلب
ستة مدخلات تقلل الافتراضات في المراجعة الفنية
يمكن إبقاء القرار غير المحسوم واضحًا بدل إدخال قيمة مؤقتة على أنها مواصفة.
- مخطط خزانة العميل
- فتحة القص والحافة
- الخلوص الخلفي والموصلات
- الفيديو واللمس والقدرة
- طريقة التثبيت والخدمة
- البيئة وخطة ملاءمة العينة
الأسئلة الشائعة
إجابات على حدود المنتج والتكامل والدليل
ما المقصود بشاشة Open Frame؟
هي شاشة لمس بإطار مفتوح مصممة للدمج داخل خزانة أو واجهة أخرى، مع حاجة إلى تثبيت وخلوص وفتحة وتجميع خاص بالمشروع.
هل مخطط المنتج هو فتحة قص العميل؟
لا. يحتاج رسم الخزانة إلى الحافة والتفاوتات والحشية والمثبتات وخلوص الموصلات والكابلات ومسار الخدمة.
هل ZD-215MT1C-V1 يحتوي على حاسوب؟
لا يثبت هذا المرجع وجود منصة حوسبة. هو شاشة تتلقى الفيديو وترسل بيانات اللمس؛ الحوسبة في المضيف الخارجي ما لم يحدد منتج Panel PC منفصل.
هل 250 cd/m² و0–50 °C ينطبقان على كل Open Frame؟
لا. القيم تخص ZD-215MT1C-V1 ومراجعته وتكوينه فقط.
ما الذي يجب اختباره على عينة الملاءمة؟
الأبعاد الخارجية والقص والخلوص والموصلات والكابلات والتثبيت والصورة واللمس والطاقة والتأريض والوصول للخدمة في الخزانة الفعلية.
الخطوة التالية
اربط مخطط الشاشة بمخطط الخزانة قبل تجميد القص
أرسل رسم الخزانة ومسار الكابلات والواجهات وطريقة التثبيت لنراجع الأبعاد الخارجية والخلوص وخطة ملاءمة العينة.
