Meccanica e manutenzione definite prima del display
Monitor Industriali Open Frame e da Incasso
Monitor Open Frame, a montaggio posteriore e Panel Mount progettati per integrarsi nell'apertura del cliente, con touch, interfacce, cablaggi e accesso per la manutenzione coerenti con l'apparecchiatura.
- Open Frame, montaggio posteriore e Panel Mount confrontati
- Disegno di montaggio prima del campione
- Tenuta frontale dipendente dall'installazione
Risposta diretta
In breve: Monitor Open Frame e da incasso

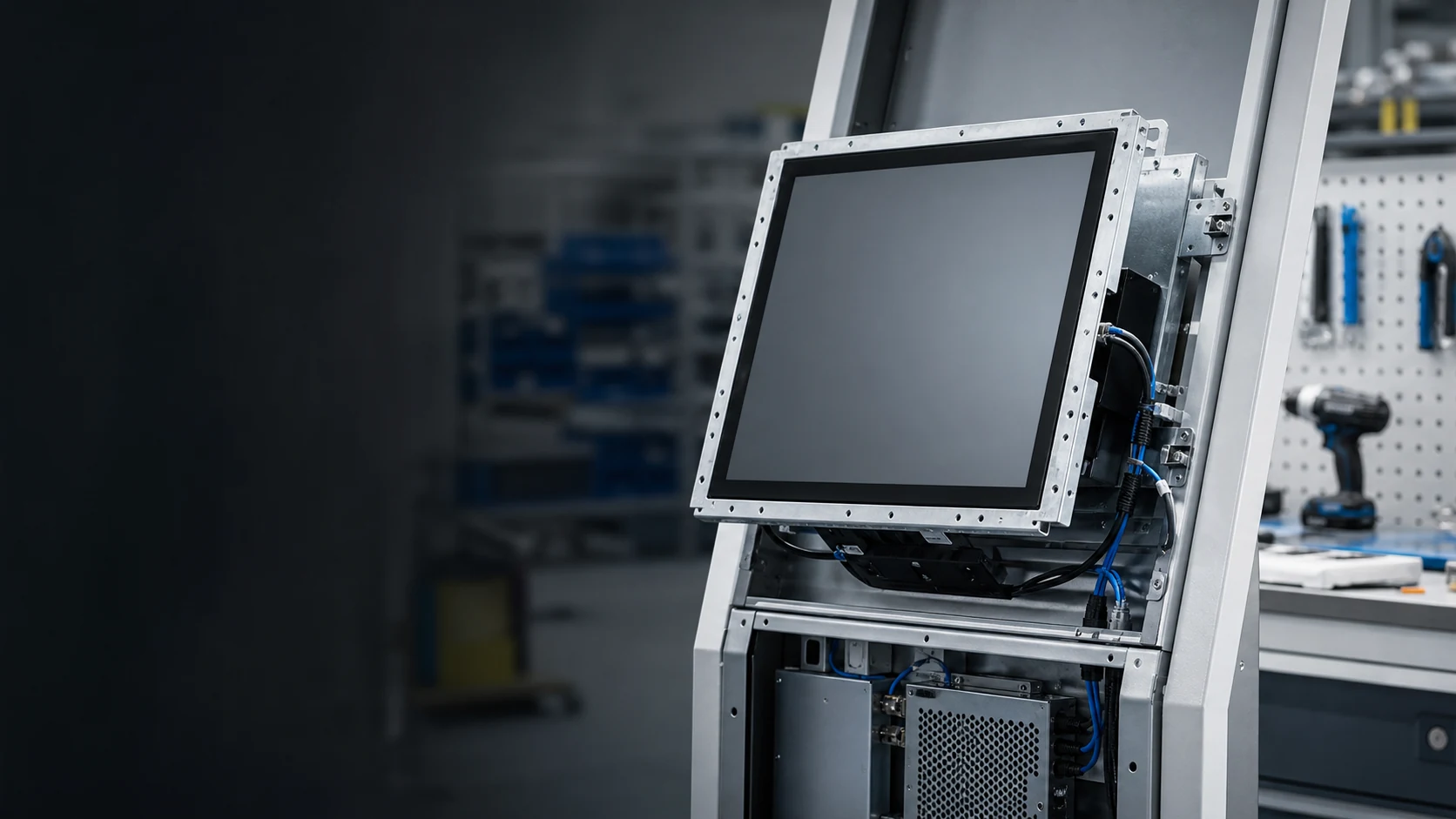

Un monitor Open Frame è progettato per essere integrato dietro il frontale dell'apparecchiatura. Un monitor da incasso o panel mount può essere inserito dal fronte con una cornice visibile. La scelta influisce su apertura, profondità, staffe, tenuta, percorso dei cavi e manutenzione: il disegno meccanico è quindi il primo dato da verificare.
Confine tecnico
Open Frame non è sinonimo di Panel Mount
Entrambe le architetture possono usare lo stesso LCD e touch, ma cambiano direzione di installazione, cornice, staffe, compressione della guarnizione e accesso ai connettori. Un grado IP dichiarato sul frontale richiede condizioni di montaggio definite.
- Dati confermati separati da opzioni e valori obiettivo
- Condizioni di prova definite prima dell'approvazione
- Responsabilità del componente distinta da quella del sistema finale
Decisioni di ingegneria
Elementi da definire prima del campione
Per monitor open frame e da incasso, queste decisioni collegano requisiti, rischi e criteri di accettazione.
Apertura
Foro d'incasso, area visibile, raggi e tolleranze del pannello del cliente.
Profondità
Spazio per LCD, elettronica, connettori, piega dei cavi e ventilazione.
Fissaggio
Staffe, prigionieri, viti e sequenza di montaggio accessibile.
Tenuta
Guarnizione, superficie di contatto e compressione progettate insieme.
Manutenzione
Rimozione frontale o posteriore senza smontaggi non previsti.
Cablaggio
Orientamento e raggio di curvatura verificati nel volume reale.
Matrice tecnica
Condizioni, limiti ed evidenze
I valori relativi a monitor open frame e da incasso diventano vincolanti solo nella configurazione approvata.
| Strutture | Open Frame, montaggio posteriore, Panel Mount/da incasso o meccanica personalizzata. |
|---|---|
| Touch | PCAP o resistivo, con vetro e interfaccia coerenti con il frontale. |
| Video | Ingressi scelti per host, risoluzione e distanza di cablaggio. |
| Protezione | Grado IP frontale solo per configurazione e montaggio approvati; retro e connettori separati. |
| Meccanica | Disegno 2D/3D, tolleranze, staffe, guarnizione e accesso manutenzione. |
| Consegna | Campione installato o dima di prova raccomandata prima della serie. |
Dimensioni, grado IP, luminanza, temperatura, uso con guanti, comportamento con acqua, certificati, MOQ e tempi di consegna vengono confermati soltanto per modello e offerta.
RFQ tecnica
Dati necessari per una valutazione affidabile
Descrivere il caso d’uso di monitor open frame e da incasso riduce le ipotesi nascoste nel prezzo e nel rischio tecnico.
- Disegno del pannello e direzione di montaggio
- Apertura, spessore lamiera e planarità
- Profondità disponibile e zone vietate
- Posizione host, cavi e connettori
- Requisito di tenuta e metodo di pulizia
- Procedura di installazione e manutenzione
Metodo
Dal requisito al rilascio
Per monitor open frame e da incasso, ogni fase produce un risultato verificabile e riferito alla revisione.
- 01
Definizione
Raccogliere disegno, applicazione, interfacce, ambiente, quantità e vita prevista del programma.
- 02
Verifica DFM
Controllare stack, tolleranze, montaggio, cablaggio, compatibilità e punti di rischio prima del campione.
- 03
Campionatura
Produrre la configurazione concordata e registrare distinta base, disegno, firmware e criteri di prova.
- 04
Validazione
Provare gli stati d'uso rilevanti e chiudere le deviazioni con evidenze condivise.
- 05
Produzione
Rilasciare campione master, documenti approvati e controllo delle revisioni per la serie.
Applicazioni
Contesti d’uso da valutare
Gli esempi per monitor open frame e da incasso orientano la specifica senza sostituire la validazione.
Chioschi
Monitor dietro un frontale personalizzato per self-service e biglietteria.
Colonnine di ricarica
Display integrato con tenuta e leggibilità definite a livello di sistema.
Macchine
Panel Mount per quadri e console con accesso frontale.
Intrattenimento e distribuzione automatica
Open Frame per armadi, aperture e decorazioni specifiche.
Evidenza e tracciabilità
Prestazioni riferite alla configurazione
Per monitor open frame e da incasso, Ever Glory distingue capacità di integrazione, opzioni da valutare e prestazioni che richiedono una prova. Codici IP, norme, temperature, dimensioni, MOQ e tempi non vengono estesi automaticamente all’intera gamma.
Disegno, distinta base (BOM), firmware, piano di prova e campione master identificano ciò che è stato realmente approvato.
Contatto
Dongguan Ever Glory Photoelectric Co., Ltd.
admin@evergloryltd.com
+86 158 1860 0974
Prestazioni
Grado IP, luminanza, guanti, acqua, ottica e termica.
Certificati
Norma, laboratorio, data e configurazione devono coincidere.
Revisioni
BOM, disegno, firmware e campione master.
Domande frequenti
Risposte verificabili prima del preventivo
Che cos'è un monitor Open Frame?
È un monitor senza involucro esterno tradizionale, predisposto per essere integrato nella struttura del cliente.
Open Frame e da incasso sono uguali?
Non sempre. Da incasso può indicare panel mount dal fronte; Open Frame spesso viene fissato dietro il pannello. Il disegno chiarisce la configurazione.
Il frontale può essere IP65?
Può esserlo se frontale, guarnizione, superficie e montaggio rispettano le condizioni definite. Non estende automaticamente la protezione al retro.
Serve un disegno 3D?
Un 2D quotato può bastare per la prima verifica; il 3D aiuta quando connettori, staffe e profondità sono critici.
Come si evita tensione sul vetro?
Definendo planarità, appoggi, coppia di serraggio, tolleranze e compressione della guarnizione prima del campione.
Passo successivo
Controlla apertura e profondità prima di ordinare il campione
Invia il disegno del cabinet e la direzione di manutenzione.
