Il montaggio definisce estetica, tenuta e manutenzione
Monitor Open Frame vs Panel Mount: quale integrazione scegliere?

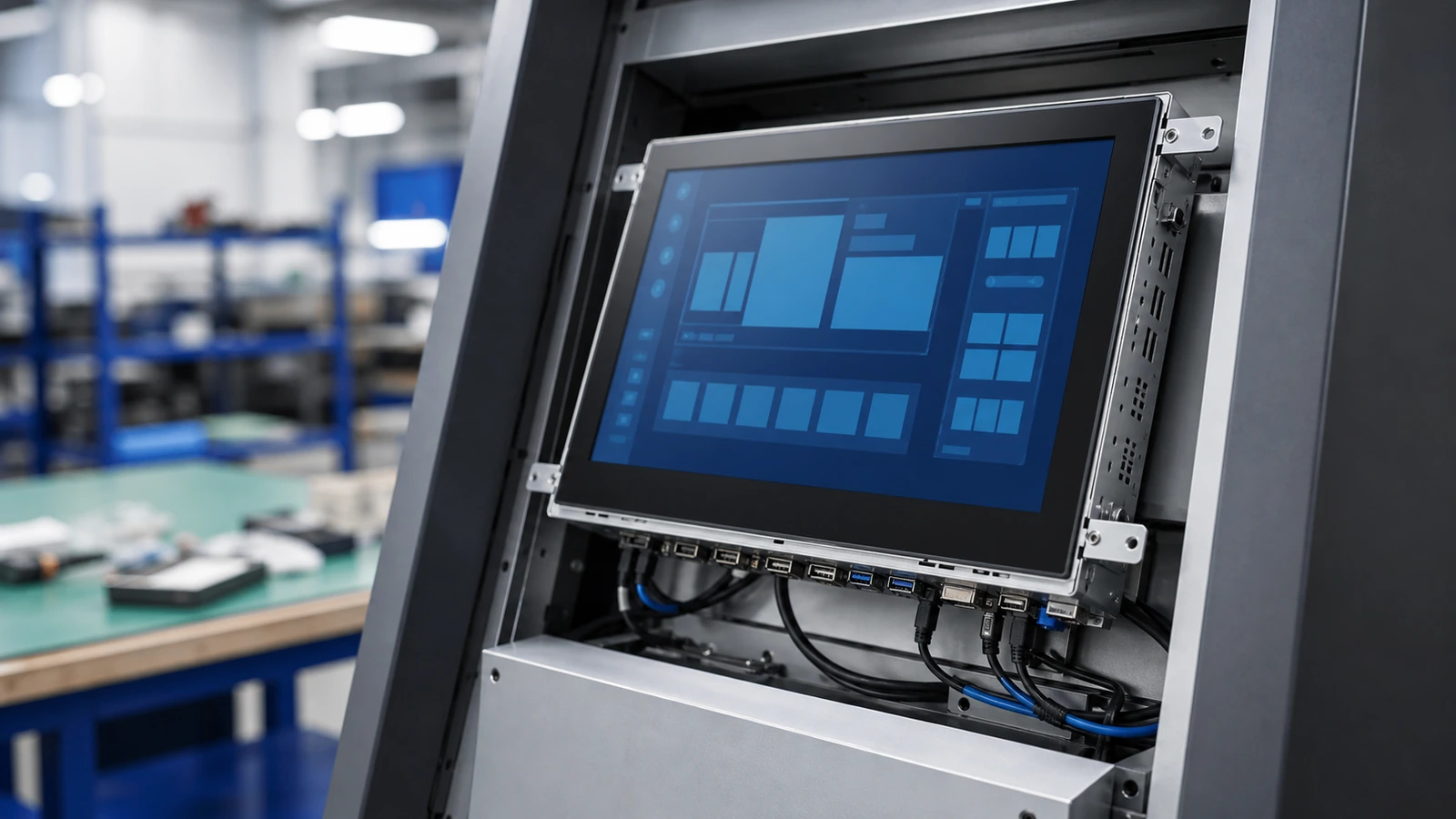

Un monitor Open Frame viene integrato dietro il frontale del cliente; un Panel Mount presenta un frontale definito sul pannello. Foro d'incasso, cornice, guarnizione e accesso cambiano il confine di responsabilità.
- Montaggio posteriore e da pannello distinti
- Confine IP mostrato in sezione
- Accesso per la manutenzione incluso nella decisione
Risposta diretta
In breve: Open Frame vs Panel Mount
Scegli Open Frame quando il costruttore del chiosco o della macchina controlla il frontale estetico e può progettare staffe, finestra e stack. Scegli Panel Mount quando serve un'unità inserita nel foro d'incasso con cornice e sistema di fissaggio definiti. In entrambi i casi il grado IP dipende da guarnizione, superficie, compressione, esposizione del retro e installazione reale.
Confine tecnico
Open Frame non significa automaticamente privo di protezione
Descrive soprattutto la struttura di integrazione. Vetro, guarnizione, cornice e tenuta frontale possono essere progettati, ma non sono impliciti nel nome.
- Prestazioni e interfacce vengono confermate per la configurazione scelta
- Il componente non trasferisce automaticamente conformità o protezione al sistema finale
- La validazione usa host, struttura, cablaggi e condizioni d'uso reali
Componente distintivo

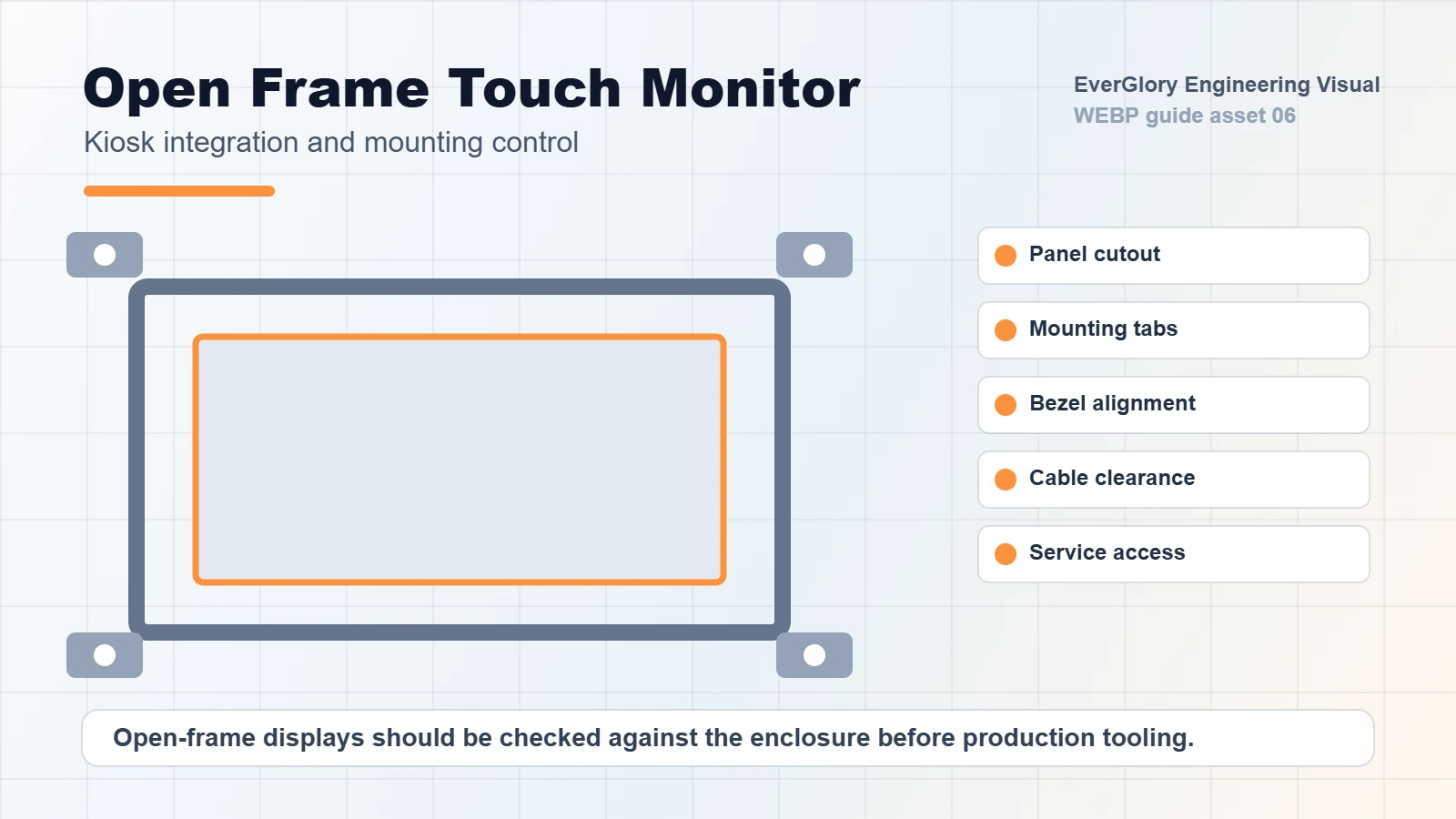

Sezione di montaggio comparata
La guarnizione protegge solo il confine sul quale è compressa correttamente.
Open Frame
Vetro/frontale cliente → staffe posteriori → monitor → cavi
Panel Mount
Cornice del monitor → guarnizione → pannello/foro → morsetti → cavi
Confine IP
Superficie esterna → giunto → guarnizione; retro e connettori separati
Decisioni di ingegneria
Elementi da definire prima del campione
Per open frame vs panel mount, queste decisioni collegano requisiti, rischi e criteri di accettazione.
Foro d'incasso
Apertura, tolleranza, raggi e planarità del pannello.
Cornice
Finitura del cliente o frontale fornito con il monitor.
Montaggio
Staffe posteriori, morsetti o fissaggi del progetto.
Guarnizione
Materiale, sezione e compressione controllata.
Profondità
LCD, scheda, cavi e raggio dei connettori.
Manutenzione
Rimozione frontale/posteriore e accesso senza smontare il sistema.
Matrice tecnica
Condizioni, limiti ed evidenze
I valori relativi a open frame vs panel mount diventano vincolanti solo nella configurazione approvata.
| Posizione | Dietro il frontale del cliente | Inserito nel foro d'incasso |
|---|---|---|
| Estetica | Controllata dall'armadio | Cornice/frontale definiti |
| Fissaggio | Staffe OEM | Morsetti o fissaggi Panel Mount |
| Guarnizione | Progettata dal costruttore del sistema | Può essere parte della configurazione |
| Confine IP | Dipende dallo stack del cliente | Tipicamente il frontale installato |
| Profondità | Flessibile ma da progettare | Vincolata da unità e connettori |
| Manutenzione | Spesso posteriore | Frontale o posteriore secondo il progetto |
Dimensioni, grado IP, luminanza, temperatura, uso con guanti, comportamento con acqua, certificati, MOQ e tempi di consegna vengono confermati soltanto per modello e offerta.
RFQ tecnica
Dati necessari per una valutazione affidabile
Descrivere il caso d’uso di open frame vs panel mount riduce le ipotesi nascoste nel prezzo e nel rischio tecnico.
- Foro d'incasso e tolleranze
- Spessore e planarità del pannello
- Direzione di montaggio
- Guarnizione e grado IP obiettivo
- Profondità e raggio di curvatura dei cavi
- Metodo di sostituzione
Metodo
Dal requisito al rilascio
Per open frame vs panel mount, ogni fase produce un risultato verificabile e riferito alla revisione.
- 01
Sezione
Disegnare vetro, cornice, pannello, guarnizione e monitor.
- 02
Tolleranze
Verificare foro d'incasso, planarità e compressione.
- 03
Cavi
Controllare uscita e raggio di curvatura.
- 04
Prova di tenuta
Provare il confine installato.
- 05
Prova di manutenzione
Simulare sostituzione e accesso.
Applicazioni
Contesti d’uso da valutare
Gli esempi per open frame vs panel mount orientano la specifica senza sostituire la validazione.
Chioschi
Open Frame dietro una finitura personalizzata.
HMI di macchina
Panel Mount in quadro con frontale definito.
Distribuzione automatica
Integrazione posteriore e accesso tecnico.
Quadri di controllo
Foro d'incasso, guarnizione e fissaggio ripetibili.
Evidenza e tracciabilità
Prestazioni riferite alla configurazione
Per open frame vs panel mount, Ever Glory distingue capacità di integrazione, opzioni da valutare e prestazioni che richiedono una prova. Codici IP, norme, temperature, dimensioni, MOQ e tempi non vengono estesi automaticamente all’intera gamma.
Disegno, distinta base (BOM), firmware, piano di prova e campione master identificano ciò che è stato realmente approvato.
Contatto
Dongguan Ever Glory Photoelectric Co., Ltd.
admin@evergloryltd.com
+86 158 1860 0974
Prestazioni
Grado IP, luminanza, guanti, acqua, ottica e termica.
Certificati
Norma, laboratorio, data e configurazione devono coincidere.
Revisioni
BOM, disegno, firmware e campione master.
Riferimenti tecnici
Norme da selezionare in base al progetto
I riferimenti aiutano a definire terminologia e metodo di prova; non attestano da soli la conformità di un prodotto Ever Glory o del dispositivo finale.
- IEC 60529 — Gradi di protezione degli involucri (codice IP)
Domande frequenti
Risposte verificabili prima del preventivo
Open Frame è sempre montato dal retro?
È tipicamente integrato dietro il frontale, ma il fissaggio preciso dipende dal progetto.
Panel Mount è sempre IP65?
No. Il grado deve essere riferito alla configurazione e all'installazione provata.
Chi progetta la guarnizione?
Dipende dal confine di fornitura; materiale e compressione devono essere definiti.
Qual è più facile da manutenere?
Dipende dall'accesso previsto. Va simulata la sostituzione di cavi, controller e display.
Posso usare lo stesso foro d'incasso per modelli diversi?
Solo dopo verifica di contorno, fissaggi, profondità, connettori e tolleranze.
Quali disegni servono?
Sezione del pannello, foro d'incasso, spessore, fissaggi, profondità e percorso cavi.
Passo successivo
Invia la sezione, non solo il foro d'incasso
Spessore, guarnizione, profondità, cavi e accesso determinano il montaggio.
