حاسوب صناعي بشاشة لمس
أجهزة Panel PC الصناعية المزودة بشاشة لمس لمعدات OEM
يجمع جهاز Panel PC شاشة ولمسًا ومنصة حوسبة وذاكرة وتخزينًا ونظام تشغيل في وحدة واحدة. لا تُختار المنصة من اسم المعالج وحده؛ بل من عبء التطبيق وI/O والشبكة والحرارة والميكانيكا وBOM النهائي.
قدرة اللوحة لا تساوي تكوين جهاز نهائي
توضح مواصفة RK3562-G30 ما قد تدعمه اللوحة، لكنها لا تثبت أي منافذ أو شبكة لاسلكية أو جهد أو تبريد أو تركيب موجود في جهاز Panel PC مكتمل. يثبت BOM المعتمد ومواصفة النموذج التكوين الفعلي.
منطق التكوين
التطبيق ← المنصة ← I/O ← الحرارة ← BOM
هذا التسلسل يبقي قرار الحوسبة مرتبطًا بالعمل الفعلي ويمنع تعميم نظام تشغيل أو منفذ على سلسلة كاملة.
- 01
التطبيق
حدد العبء والبرنامج والأجهزة المتصلة ومتطلبات الإقلاع.
- 02
المنصة
اختر المعالج والذاكرة والتخزين ونظام التشغيل المتوافق.
- 03
I/O
طابق المنافذ والشبكة والاتصال مع المعدات الفعلية.
- 04
الحرارة
راجع الحمل والتبريد ومسار الهواء وحيز التركيب.
- 05
BOM
جمّد الأجزاء والواجهات والقدرة والملحقات للمراجعة المطلوبة.
معايير القرار
متى يكون Panel PC هو البنية الصحيحة؟
استخدمه عندما تحتاج عقدة المشغل إلى تشغيل التطبيق محليًا، وليس لمجرد إضافة شاشة لمس.
| الحالة | الاختيار المرجح | سبب القرار |
|---|---|---|
| التطبيق يعمل على حاسوب موجود في الخزانة | شاشة لمس صناعية | لا حاجة إلى منصة حوسبة ثانية داخل الشاشة |
| التطبيق يجب أن يعمل في واجهة المشغل نفسها | Panel PC | الحوسبة والذاكرة والتخزين والنظام داخل الوحدة |
| يلزم دمج الشاشة فقط داخل واجهة مخصصة | Open Frame | المخطط الخارجي والقص والخلوص أهم من منصة حوسبة داخلية |
تكوينات طلب مرجعية
ثلاثة تكوينات طلب مرجعية على مستوى النموذج
تعرض الملفات تكوينات طلب مرجعية لمراجعات محددة. لا تعني القيم أن كل جهاز يدعم Android 13 أو الذاكرة نفسها أو المنافذ نفسها؛ يثبت BOM وعرض المشروع التوريد النهائي.
| النموذج | تكوين الطلب المرجعي | حد الاستخدام |
|---|---|---|
| YL-GZYW03Q133AC-V1 | 13.3 in؛ RK3566؛ 2 GB RAM؛ 16 GB؛ Android 11 | مرجع طلب فقط؛ أكد BOM والتوافر في العرض |
| YL-GZYW02Q270AC-V1 | 27 in؛ RK3562؛ 2 GB RAM؛ 16 GB؛ Android 13 | مرجع طلب فقط؛ التوريد النهائي حسب BOM والعرض |
| YL-SZPB01Q215AC-V1 | 21.5 in؛ RK3562؛ 2 GB RAM؛ 16 GB؛ Android 13 | مرجع طلب فقط؛ أكد BOM؛ وصف الهيكل لا يثبت IP |
منصات Panel PC موثقة وحدود مواصفة اللوحة
تلخص العناصر التالية نطاق كل نموذج أو رسم أو طريقة، ولا تنقل قيمه إلى عنصر آخر.

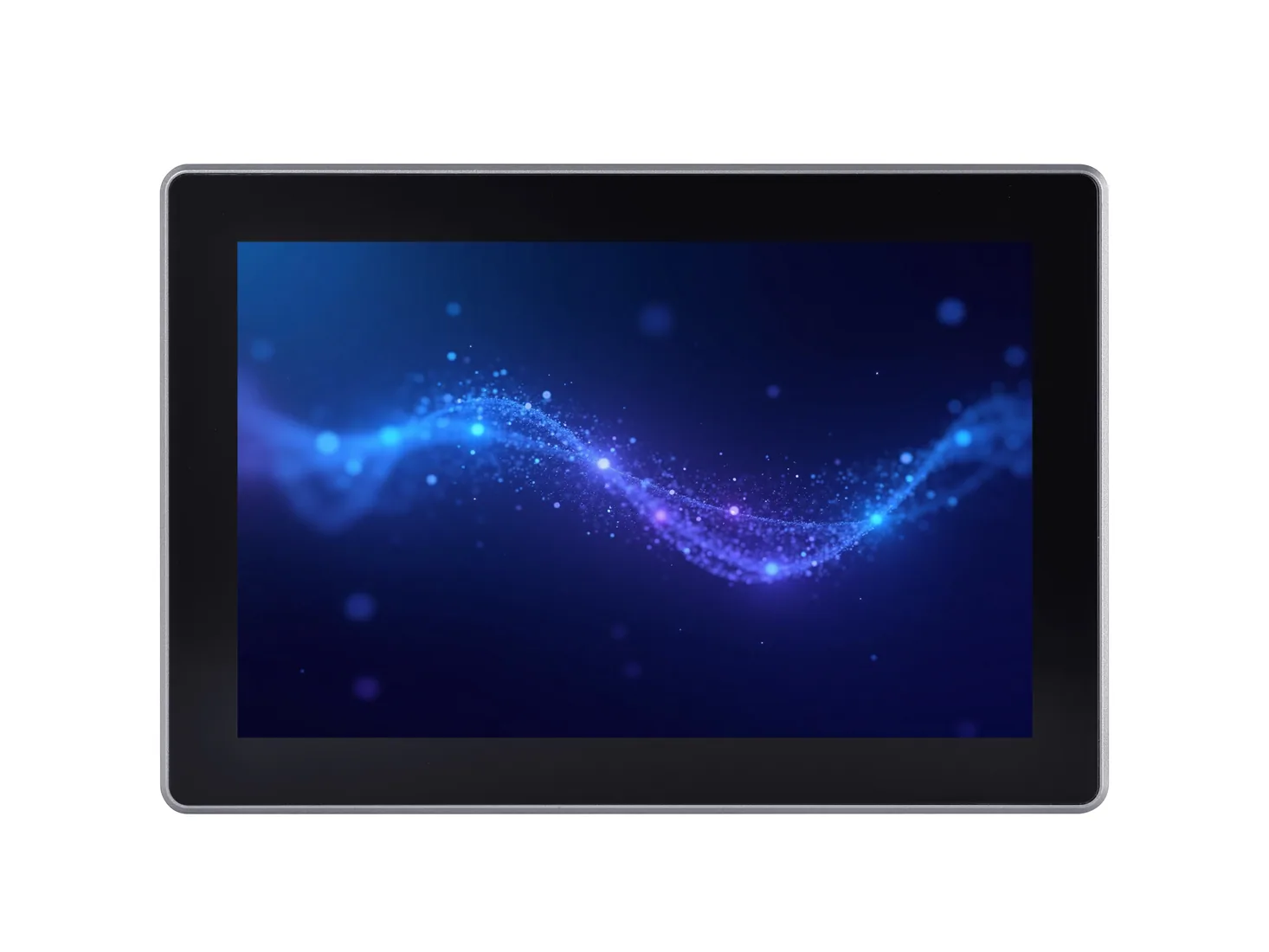

YL-GZYW03Q133AC-V1 · V1
13.3 بوصة، RK3566، و2 GB RAM مع 16 GB ونظام Android 11 كتكوين طلب مرجعي؛ يبقى التوريد النهائي مشروطًا بـ BOM وعرض المشروع.
YL-GZYW02Q270AC-V1 · V1
27 بوصة، RK3562، و2 GB RAM مع 16 GB ونظام Android 13 كتكوين طلب مرجعي؛ يحدد BOM وعرض المشروع التوريد النهائي.
YL-SZPB01Q215AC-V1 · V1
21.5 بوصة، RK3562، و2 GB RAM مع 16 GB ونظام Android 13 كتكوين طلب مرجعي؛ يحدد BOM وعرض المشروع التوريد النهائي، ولا يثبت وصف الهيكل تصنيف IP.
الحوسبة ونظام التشغيل
المعالج والذاكرة والتخزين أجزاء من قرار واحد
حدد إصدار التطبيق وحجم البيانات ووقت الإقلاع ومتطلبات التحديث الميداني قبل تثبيت المنصة. يحتاج الانتقال بين Android وWindows أو نظام آخر إلى تأكيد جهاز وتراخيص وتعريفات وتوافق، ولا يمكن افتراضه من اسم المنتج.
يجب ربط الذاكرة والتخزين بنموذج أو BOM. لا تُعرض قيم الأمثلة الثلاثة كخيارات تلقائية لكل المقاسات.
I/O والتبريد
المنافذ والاتصال والحرارة تُحسم في التجميع النهائي
احصر كل جهاز خارجي وبروتوكول فعلي، ثم طابق المنفذ والموصل والكابل وموقعه. يحدد الحمل والمعالج والهيكل ودرجة الحرارة المحيطة ومسار الهواء ما إذا كان التصميم يحتاج تبريدًا معينًا؛ لا يوجد ادعاء بأن كل الطرز من دون مروحة.
USB وRS-485 والشبكة وغيرها تُثبت حسب النموذج وBOM.
لا تفترض Wi-Fi أو نوع الهوائي أو موقعه من وثيقة اللوحة.
ثبّت الجهد والمقبس واستهلاك التكوين المختار.
راجع الحمل والحيز والمواد ومسار الحرارة على العينة.
سياق HMI
Panel PC يمكن أن يكون طبقة أجهزة في نظام HMI
قد يشغّل Panel PC تطبيق المشغل، لكنه لا يعني أن Ever Glory تورّد PLC أو SCADA أو منطق الآلة أو برمجة التطبيق أو التشغيل الموقعي. تُفصل مسؤولية الأجهزة عن مسؤولية البرنامج والتكامل.
عينة هندسية
اختبار التكوين المجمد قبل الانتقال إلى الدفعة

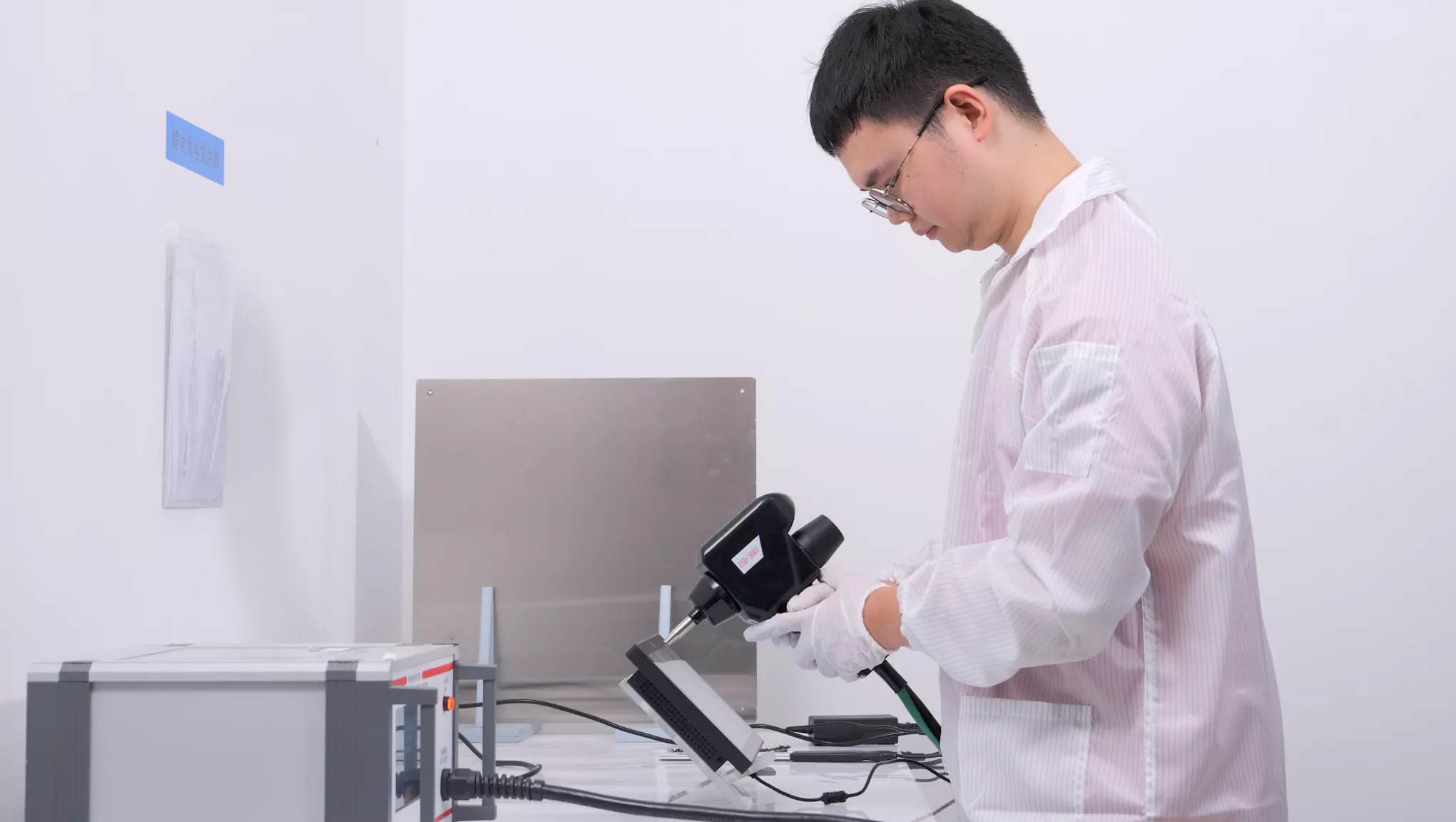

تحقق من الإقلاع والتطبيق والمنافذ والشبكة واللمس والقدرة والحرارة والكابلات والتثبيت على BOM ومراجعة محددين. تُسجل أي بدائل للمكونات قبل إعادة الاختبار.
سجل الدليل الظاهر
قوة الادعاء لا تتجاوز قوة المصدر
المواصفة والرسم والتقرير والعينة والصورة ليست أدلة متبادلة. يوضح الجدول ما يمكن قوله وما يجب أن يبقى داخل حدود المشروع.
| المستوى | الحالة | الادعاء | المصدر | حد التطبيق |
|---|---|---|---|---|
| A | مرجع طلب مشروط | YL-GZYW03Q133AC-V1: 13.3 in، RK3566، 2 GB RAM، 16 GB، Android 11 | مواصفة النموذج، مراجعة V1 | تكوين طلب مرجعي؛ التوريد النهائي حسب BOM وعرض المشروع. |
| A | مرجع طلب مشروط | YL-GZYW02Q270AC-V1: 27 in، RK3562، 2 GB RAM، 16 GB، Android 13 | مواصفة النموذج، مراجعة V1 | تكوين طلب مرجعي؛ التوريد النهائي والواجهات حسب BOM وعرض المشروع. |
| A | مرجع طلب مشروط | YL-SZPB01Q215AC-V1: 21.5 in، RK3562، 2 GB RAM، 16 GB، Android 13 | مواصفة النموذج، مراجعة V1 | تكوين طلب مرجعي؛ أكد BOM والعرض؛ وصف الهيكل لا يثبت درجة IP. |
| A | مشروط | مجموعة وظائف لوحة RK3562-G30 | مواصفة اللوحة، 2025-03–11 | قدرة لوحة فقط؛ لا تثبت جهازًا نهائيًا أو منافذه أو تبريده. |
| — | غير مثبت كعائلة | fanless أو نظام تشغيل أو I/O أو ذاكرة أو قدرة أو IP أو حرارة موحدة لكل Panel PC | لا توجد مواصفة عائلية واحدة مطابقة | يُحسم كل ادعاء على مستوى النموذج وBOM. |
مدخلات الطلب
ستة مدخلات تقلل الافتراضات في المراجعة الفنية
يمكن إبقاء القرار غير المحسوم واضحًا بدل إدخال قيمة مؤقتة على أنها مواصفة.
- التطبيق وعبء المعالجة
- نظام التشغيل وإصداره
- الذاكرة والتخزين
- قائمة I/O والشبكة
- القدرة والتبريد
- التركيب والبيئة وBOM المطلوب
الأسئلة الشائعة
إجابات على حدود المنتج والتكامل والدليل
ما الفرق بين Panel PC وشاشة اللمس؟
يحتوي Panel PC على منصة حوسبة وذاكرة وتخزين ونظام تشغيل. تتصل شاشة اللمس بمضيف خارجي ولا تشغّل التطبيق بذاتها.
هل كل الأجهزة تعمل بنظام Android 13؟
لا. يظهر Android 13 في تكويني طلب مرجعيين لـ YL-GZYW02Q270AC-V1 وYL-SZPB01Q215AC-V1، بينما يظهر Android 11 في تكوين YL-GZYW03Q133AC-V1؛ يثبت BOM وعرض المشروع التوريد النهائي.
هل مواصفة RK3562-G30 تحدد منافذ الجهاز النهائي؟
لا. توضح مواصفة اللوحة وظائف محتملة. يحدد BOM الجهاز النهائي المنافذ والاتصال والقدرة والمكونات الفعلية.
هل كل Panel PC من دون مروحة؟
لا يوجد إثبات شامل. يُراجع أسلوب التبريد لكل نموذج وتكوين وحمل وحيز تركيب.
هل يشمل النطاق برمجة HMI أو PLC؟
لا. النطاق هو أجهزة اللمس والعرض وPanel PC. برمجة HMI وPLC وSCADA ومنطق الآلة والتشغيل مسؤوليات منفصلة ما لم يوجد عقد مشروع معتمد يثبت خلاف ذلك.
الخطوة التالية
جمّد التطبيق وI/O وBOM قبل اعتماد منصة Panel PC
أرسل عبء التطبيق والنظام والمنافذ والقدرة والتبريد والرسم لنراجع تكوينًا محددًا بدل افتراض مواصفة عائلية.
