EverGlory / YW03 TC
Monitor touchscreen industriali della serie YW03

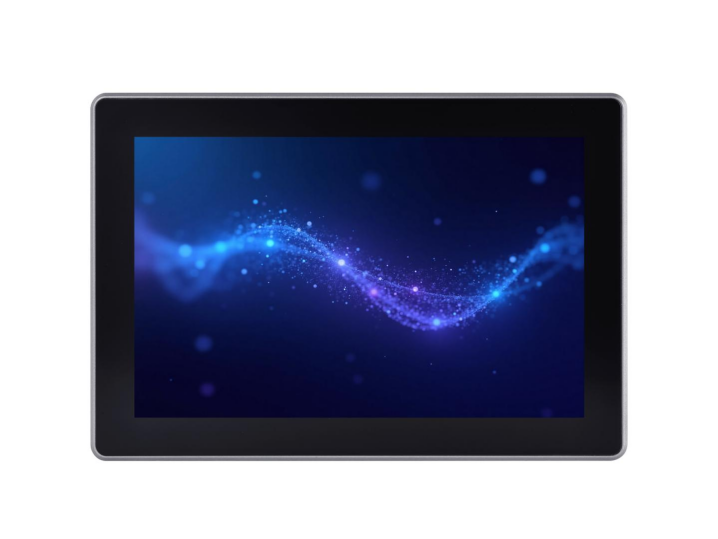

I monitor touchscreen industriali YW03 TC si collegano a un computer esterno tramite HDMI/VGA per il video e USB per i dati touch. Sono disponibili tre diagonali, 10,1, 12,1 e 13,3 pollici, con alimentazione DC 12 V. I modelli TC non integrano un computer; i computer all-in-one YW03 AC appartengono a una famiglia distinta.
10.1″1280 × 800HDMI / VGA · USB · DC 12 VScelta del modello YW03
Selezionare una diagonale per visualizzare il codice modello e le principali specifiche.
Confrontare altri monitor touchscreen industriali
YL-GZYW03Q101TC-V1
- Risoluzione
- 1280 × 800
- Rapporto d’aspetto
- 16:10
- Luminosità
- 350 cd/m²
- Temperatura di esercizio
- -20 … 70 °C
- Temperatura di stoccaggio
- -30 … 80 °C
- Potenza assorbita in esercizio
- 10 W
- Alimentazione
- DC 12 V · DC 5521
- Ingressi video
- HDMI + VGA
- Touch tramite USB
- USB
- Fissaggio VESA
- 75 × 75 mm*
- Rapporto di contrasto
- 800:1
- Tempo di risposta LCD
- 25 ms
- MTBF (da specifica)
- 30000 h
*Dato riportato nell’attuale specifica V1 del monitor completo. Confermare il disegno meccanico approvato prima di progettare l’alloggiamento.
Richiedi informazioni sul modello Visualizza la specifica del modelloConfronto delle specifiche
| Caratteristica | 10,1″ | 12,1″ | 13,3″ |
|---|---|---|---|
| Codice articolo | YL-GZYW03Q101TC-V1 | YL-GZYW03Q121TC-V1 | YL-GZYW03Q133TC-V1 |
| Risoluzione | 1280 × 800 | 800 × 600 | 1920 × 1080 |
| Rapporto d’aspetto | 16:10 | 4:3 | 16:9 |
| Luminosità | 350 cd/m² | 400 cd/m² | 280 cd/m² |
| Temperatura di esercizio | -20 … 70 °C | -20 … 70 °C | 0 … 40 °C |
| Temperatura di stoccaggio | -30 … 80 °C | -20 … 70 °C | -10 … 60 °C |
| Potenza assorbita in esercizio | 10 W | 15 W | 10 W |
| Alimentazione | DC 12 V · DC 5521 | DC 12 V · DC 5521 | DC 12 V · DC 5521 |
| Ingressi video | HDMI + VGA | HDMI + VGA | HDMI + VGA |
| Touch tramite USB | USB | USB | USB |
| Fissaggio VESA | 75 × 75 mm* | 75 × 75 mm* | 75 × 75 mm* |
| Rapporto di contrasto | 800:1 | 800:1 | 800:1 |
| Tempo di risposta LCD | 25 ms | 30 ms | 30 ms |
| MTBF (da specifica) | 30000 h | 50000 h | 30000 h |
*Dato riportato nell’attuale specifica V1 del monitor completo. Confermare il disegno meccanico approvato prima di progettare l’alloggiamento.
Piattaforma comune YW03 TC
- Touch capacitivo
- Comunicazione touch USB
- Ingressi video HDMI + VGA
- Alimentazione DC 12 V
- Involucro in alluminio
- Tempo di risposta touch ≤5 ms
- Umidità di esercizio 10–90% RH
- Durezza superficiale: Mohs 7 (da specifica)
Le specifiche si basano sugli attuali documenti YW03 TC V1 del monitor completo. Prima della produzione, confermare il disegno meccanico approvato e la configurazione prevista per l’ordine.
La documentazione del modello da 10,1 pollici riporta dimensioni dell’involucro pari a 258.96 × 177.6 × 24.6 mm. Le dimensioni dei modelli da 12,1 e 13,3 pollici e i pesi netti di tutti e tre i modelli restano da confermare.
Integrazione
Scegliere risoluzione nativa e rapporto d’aspetto in funzione del layout HMI. Prevedere spazio per cavi e connettori, definire la messa a terra e verificare il disegno di montaggio approvato prima della progettazione meccanica.
Video. Touch. Alimentazione.
Verificare la compatibilità con il computer prima della prova del campione.
Le specifiche descrivono il touch USB come utilizzabile senza installare driver. Per valutare la configurazione, indicare sistema operativo e versione, uscita video, funzioni touch richieste e orientamento di montaggio.
I documenti TC non indicano i sistemi operativi validati né il numero di tocchi simultanei. Driver e utility di regolazione devono essere compatibili con il controller installato.
Serve un computer integrato nel display? Consultate la corrispondente configurazione YW03 all-in-one / Panel PC. (in inglese)
Applicazioni
Monitor compatti per apparecchiature e postazioni operatore
La serie YW03 combina touch capacitivo, ingressi video HDMI/VGA e comunicazione touch USB per sistemi con computer esterno. Il formato e il modello vanno scelti in base all’interfaccia operatore, allo spazio di installazione e alle condizioni di esercizio.
HMI di macchina e postazioni operatore
Un PC industriale o controllore esterno fornisce il video tramite HDMI/VGA e riceve i dati touch via USB per la gestione della macchina. La risoluzione nativa e il rapporto d’aspetto devono corrispondere al layout dell’HMI.
Interfacce di comando delle apparecchiature
Un monitor touchscreen dedicato consente di mantenere il computer o il controllore separato dal display. I tre formati compatti permettono di scegliere il modello in funzione dello spazio disponibile e dell’interfaccia di comando.
Terminali informativi per interni
Il monitor si collega a un computer esterno per terminali informativi, di servizio e interattivi in ambienti interni. Dimensioni dello schermo, distanza di lettura, fissaggio e illuminazione vanno verificati sul sistema completo.
L’idoneità dipende dal modello YW03 scelto, dal sistema host, dalla struttura di montaggio e dall’ambiente di esercizio.
Qualità e prove
Identificare il campione
Confermare codice articolo esatto, revisione hardware, computer, cavi, montaggio e collegamento di terra.
Concordare le verifiche
Definire le verifiche di display e touch, le condizioni ambientali, la durata dell’invecchiamento e le attività EMC richieste dall’applicazione.
Esaminare il registro
Verificare che identificazione del campione, metodo, criteri di accettazione e osservazioni del rapporto corrispondano alla configurazione che si intende ordinare.
Qualità di produzione e tracciabilità
Per un progetto YW03, concordare la configurazione approvata, i registri di controllo e i requisiti di identificazione prima della produzione pilota.
- Approvare la configurazione
Confermare il disegno, la configurazione dei componenti e la revisione da utilizzare in produzione.
- Verificare primo articolo e processo
Concordare i punti di ispezione del primo articolo (FAI) e di controllo qualità in processo (IPQC).
- Verificare la qualità in uscita
Definire il controllo qualità in uscita (OQC), l’identificazione e i registri di spedizione richiesti.
- Gestire modifiche e imballaggio
Documentare modifiche approvate, date di entrata in vigore, identificazione del prodotto e requisiti di imballaggio.
Download
Preparato per DongGuan Ever Glory Photoelectric co., Ltd
Scarica la scheda tecnica della serie · EN3 · 2026-10-06- YL-GZYW03Q101TC-V1 — Apri pagina 2
- YL-GZYW03Q121TC-V1 — Apri pagina 3
- YL-GZYW03Q133TC-V1 — Apri pagina 4
I documenti originali non riportano una data di emissione. La revisione corrente e l’applicabilità al progetto vanno confermate con il preventivo.
Le risposte che aiutano a scegliere.
Perché confermare il modello TC esatto?
I tre modelli YW03 TC differiscono per risoluzione nativa, rapporto d’aspetto, luminosità, temperatura di esercizio, consumo e dimensioni dell’involucro. Confermare il codice articolo esatto prima della progettazione meccanica, della validazione del campione o dell’autorizzazione alla produzione.
YW03 può essere installato senza protezione o all’aperto?
La documentazione attuale YW03 TC non attesta alcun grado di protezione IP. Se il display sarà esposto ad acqua o polvere, oppure installato con il frontale non protetto, indicare il livello di protezione richiesto e la struttura di montaggio. Sarà così possibile valutare la configurazione applicabile e la relativa documentazione di supporto.
Touch USB senza driver significa che ogni sistema operativo è validato?
Le specifiche originali indicano touch USB senza driver, ma non elencano versioni di sistemi operativi testate o il numero di tocchi simultanei. Comunicate computer e versione del sistema operativo per verificare il controller scelto e il comportamento touch richiesto.
Quali dati servono per consigliare un modello?
Indicate formato preferito, collegamento video del computer, montaggio, ambiente di esercizio e quantità prevista. Se il formato non è ancora definito, descrivete lo spazio disponibile e i requisiti di interfaccia.
Come vengono gestite le richieste di garanzia o reso?
Confermate la copertura nel preventivo relativo alla configurazione esatta. In caso di problema, inviate modello e riferimento d’ordine, dettagli di installazione e un breve video. Indicazioni diagnostiche ed eventuali resi o riparazioni vengono concordati dopo l’esame del caso.
Raccontateci le vostre esigenze.
Per un campione o un preventivo, concordare configurazione, disponibilità del campione, tempi di consegna e condizioni di assistenza. Validare il campione concordato prima di autorizzare la produzione.
