산업용 디스플레이 시리즈

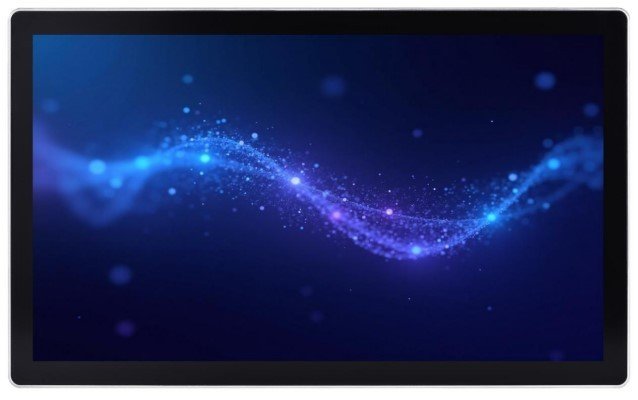

YW01 시리즈산업용 터치 모니터
YW01은 15~23.8인치의 7개 모델로 구성된 산업용 정전식 터치 모니터 시리즈입니다. 외부 컴퓨터가 필요하며, 영상은 HDMI 또는 VGA, 터치 통신은 USB, 전원은 DC 12 V로 연결합니다. 모델별 사양과 장착 조건, 호스트 요구 사항을 비교하고 선정이나 견적을 상담하세요.
15~23.8인치 · 외부 호스트 연결형 모니터 · DC 12 V
필요한 구성 찾기
하나의 시리즈에서 필요한 크기를 선택하세요.
크기를 선택하면 정확한 모델명과 주요 사양을 확인할 수 있습니다.
시리즈 라인업
선정을 좌우하는 사양을 확인하세요.
YW01 모니터 7개 모델을 비교하세요. 휘도, 온도, 전력 값은 각 열의 해당 모델에 적용됩니다.
| 크기 선택 | 15″4:3 | 15.6″16:9 | 17″5:4 | 18.5″16:9 | 19″5:4 | 21.5″16:9 | 23.8″16:9 |
|---|---|---|---|---|---|---|---|
| 제품 품번 | YL-GZYW01Q150TC-V1 | YL-GZYW01Q156TC-V1 | YL-GZYW01Q170TC-V1 | YL-GZYW01Q185TC-V1 | YL-GZYW01Q190TC-V1 | YL-GZYW01Q215TC-V1 | YL-GZYW01Q238TC-V1 |
| 해상도(픽셀) | 1024 × 768 | 1920 × 1080 | 1280 × 1024 | 1920 × 1080 | 1280 × 1024 | 1920 × 1080 | 1920 × 1080 |
| 휘도 | 350 cd/m² | 350 cd/m² | 250 cd/m² | 350 cd/m² | 250 cd/m² | 350 cd/m² | 250 cd/m² |
| 동작 온도 | -20~70 °C | -5~50 °C | -5~60 °C | -20~70 °C | 0~50 °C | 0~50 °C | 0~50 °C |
| 동작 소비 전력 | Pmax=15W | Pmax=20W | Pmax=20W | Pmax≤30W | Pmax=25W | Pmax=30W | Pmax=25W |
| 외형 치수 | 도면 요청 | 386.56 × 235.99 × 37.6 mm | 도면 요청 | 도면 요청 | 도면 요청 | 522.64 × 314.11 × 41.6 mm | 573.44 × 342.86 × 41.6 mm |
| 모델 상세 정보 |
가로로 스크롤하여 모든 크기를 비교하세요. 전 모델 공통 사양: 정전식 터치, USB 터치 통신, HDMI + VGA, DC 12 V, VESA 100 × 100 mm.
추가 디스플레이 및 환경 사양
| 사양 항목 | 15″4:3 | 15.6″16:9 | 17″5:4 | 18.5″16:9 | 19″5:4 | 21.5″16:9 | 23.8″16:9 |
|---|---|---|---|---|---|---|---|
| 명암비 | 1000:1 | 3000:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 |
| LCD 응답 시간 | 30 ms | 30 ms | 20 ms | 14 ms | 14 ms | 14 ms | 14 ms |
| MTBF(사양값) | 50000 h | 30000 h | 30000 h | 50000 h | 30000 h | 30000 h | 30000 h |
| 보관 온도 | -20~70 °C | -20~60 °C | -20~60 °C | -20~70 °C | -20~60 °C | -20~60 °C | -20~60 °C |
모든 모델에 표시 색상 1,670만 색, 시야각 89°/89°/89°/89°, 터치 응답 ≤5 ms, 표면 경도 모스 7, 습도 10–90% RH가 명시되어 있습니다. MTBF는 사양값이며 보증 기간이 아닙니다.
기술 근거: 모델별 YL-GZYW01Q…TC-V1 사양서. 영어판 작성일: 2026년 9월 22일. 기술 데이터시트 보기.
통합을 고려한 설계 검토
익숙한 연결 방식.
설치 공간에 맞는 크기.
호스트 컴퓨터, 사용자 인터페이스 레이아웃, 설치 공간에 맞춰 모니터를 선택하세요.
기존 호스트에 연결
영상은 HDMI 또는 VGA, 터치는 USB로 연결합니다. 이 페이지의 YW01 TC 모델은 외부 컴퓨터와 함께 사용하는 모니터입니다.
컴퓨터 내장형 제품이 필요하다면 다음 제품을 살펴보세요: 터치 패널 PC.
표준 장착 규격을 기준으로 설계
기재된 모든 모델의 VESA 장착 규격은 100 × 100 mm입니다. 선택한 모니터에 맞게 브래킷, 체결 부품, 케이블 여유 공간, 장착면을 검토하세요.
알루미늄 프로파일 및 판금 구조.
인터페이스에 맞는 화면 비율 선택
15인치 모델의 화면 비율은 4:3, 17·19인치 모델은 5:4입니다. 15.6·18.5·21.5·23.8인치 모델은 16:9이며 해상도는 1920 × 1080입니다.
크기를 정하기 전에 소프트웨어 레이아웃과 기본 해상도를 확인하세요.
세 가지 연결, 명확한 역할
영상. 터치. 전원.
TC 모니터 7개 모델에 공통으로 적용되는 기능별 연결 안내입니다.
샘플 제작 전에 호스트 호환성을 확인하세요.
모델 사양서에는 USB 터치가 별도 드라이버 설치 없이 동작한다고 명시되어 있습니다. 구성 검토를 위해 호스트 운영체제와 버전, 영상 출력, 필요한 터치 동작, 설치 방향을 알려주세요.
제공된 TC 문서에는 운영체제별 검증 결과, 동시 터치 포인트 수, 순중량이 명시되어 있지 않습니다. 드라이버나 조정 도구가 필요한 경우 탑재된 컨트롤러와 일치해야 합니다.
| 크기 | 치수 |
|---|---|
| 15.6″ | 386.56 × 235.99 × 37.6 |
| 21.5″ | 522.64 × 314.11 × 41.6 |
| 23.8″ | 573.44 × 342.86 × 41.6 |
15·17·18.5·19인치: 해당 모델의 치수를 요청하세요. VESA 홀 간격은 패널 가공 치수가 아닙니다.
제공된 YW01 사양서에는 IP 보호 등급이 명시되어 있지 않습니다. 적합한 시리즈와 구성을 검토할 수 있도록 실제 물, 먼지, 온도, 주변 조도 조건을 알려주세요.
품질 및 시험
공정을 확인하고,
필요한 시험 자료를 확인하세요.
EverGlory가 공개한 공장 자료에서는 통전 에이징과 ESD 엔지니어링 점검을 확인할 수 있습니다. YW01 검증은 정확한 샘플 구성과 실제 동작 조건을 기준으로 계획하세요.
이 이미지와 영상은 회사의 역량을 보여주는 자료입니다. YW01의 시험 통과나 인증을 입증하지는 않습니다. 선택한 구성에 적용되는 보고서, 대상 모델, 시험 조건을 요청하세요.
품질 및 시험 자세히 보기 (영어 원본 자료)샘플 식별
정확한 제품 품번, 하드웨어 리비전, 호스트, 케이블, 장착 방식, 접지 구성을 확인합니다.
점검 항목 합의
화면 및 터치 점검, 환경 조건, 에이징 시간, 용도에 필요한 EMC 작업을 정의합니다.
기록 검토
보고서의 샘플 식별 정보, 시험 방법, 합격 기준, 관찰 결과가 주문하려는 구성과 일치하는지 확인합니다.
생산 품질 및 추적성
승인된 구성을
납품 제품까지 연결합니다.
YW01 프로젝트에서는 파일럿 생산 전에 정식 구성, 검사 기록, 식별 요건을 협의하세요.
- 생산 구성 확정생산에 사용할 도면, 부품 구성, 리비전을 확인합니다.
- 초도품 및 공정 확인초도품 검사(FAI)와 공정 중 품질 관리(IPQC)의 점검 항목을 협의합니다.
- 출하 품질 검토출하 품질 관리(OQC), 식별 방식, 필요한 출하 기록을 정의합니다.
- 변경 및 포장 관리승인된 변경 사항, 적용일, 제품 식별 정보, 포장 요건을 문서화합니다.
공개된 변경 관리 사례
직접 확인할 수 있는 리비전 관리.
ECN-20260703-002에는 추적성 라벨 재질을 감열지에서 PET로 바꾸는 승인된 변경 사항이 기록되어 있습니다. 2026년 7월 3일 발행되어 7월 10일부터 적용되었으며, 회사 차원의 승인 및 적용일 관리를 보여줍니다.
이 사례는 YW01 로트 기록이 아닙니다. 프로젝트별 검사 및 추적성 기록은 주문 시 협의합니다.
엔지니어링 자료
팀과 공유할 수 있는
사양 자료.
영어 데이터시트에는 시리즈 비교, 7개 모델별 사양 페이지, 통합 안내, 품질 및 서비스 참고 자료가 포함되어 있습니다.
DongGuan Ever Glory Photoelectric co., Ltd를 위해 작성
evergloryltd.com
모델별 문서 목록
해당 페이지를 찾고,
리비전을 확인하세요.
7개 모델별 V1 사양서를 하나의 영어판으로 정리했습니다. 각 모델의 원본 사양 페이지도 쉽게 찾을 수 있습니다.
| 크기 | 정확한 제품 품번 | 영어 사양서 | 기구 정보 |
|---|---|---|---|
| 15″ | YL-GZYW01Q150TC-V1원본 리비전 V1 | 2페이지 열기 ↗ | 치수 및 승인 도면 요청 |
| 15.6″ | YL-GZYW01Q156TC-V1원본 리비전 V1 | 3페이지 열기 ↗ | 외형 치수 명시됨. 승인 도면은 별도 요청 |
| 17″ | YL-GZYW01Q170TC-V1원본 리비전 V1 | 4페이지 열기 ↗ | 치수 및 승인 도면 요청 |
| 18.5″ | YL-GZYW01Q185TC-V1원본 리비전 V1 | 5페이지 열기 ↗ | 치수 및 승인 도면 요청 |
| 19″ | YL-GZYW01Q190TC-V1원본 리비전 V1 | 6페이지 열기 ↗ | 치수 및 승인 도면 요청 |
| 21.5″ | YL-GZYW01Q215TC-V1원본 리비전 V1 | 7페이지 열기 ↗ | 외형 치수 명시됨. 승인 도면은 별도 요청 |
| 23.8″ | YL-GZYW01Q238TC-V1원본 리비전 V1 | 8페이지 열기 ↗ | 외형 치수 명시됨. 승인 도면은 별도 요청 |
참고 치수 및 정식 발행 도면
15.6·21.5·23.8인치 원본 문서에는 외형 치수가 명시되어 있습니다. 장착 세부 사항이나 패널 가공 치수를 확정하기 전에 정확한 제품 품번에 해당하는 승인된 YW01 TC 도면을 확보하세요. 나머지 네 크기는 모델별 치수 확인이 필요합니다.
구성별 지원 파일
제품 품번과 함께 설치 도면, 적용 가능한 시험 보고서, 호스트별 터치 지원 자료를 요청하세요. 제공 가능한 프로젝트 파일과 발행 상태는 기술 검토 과정에서 확인합니다.
문서 근거: YL-GZYW01Q…TC-V1 모니터 사양서 7종. DongGuan Ever Glory Photoelectric co., Ltd를 위해 편집한 영어판 EN2, 2026년 9월 22일. 이 판은 새로운 하드웨어 리비전이나 엔지니어링 승인을 의미하지 않습니다.
선택 모델의 파일 요청평가부터 사후 지원까지
각 단계에서
다음 절차를 명확하게.
모델명과 적용 요건을 바탕으로 기술·구매·지원 담당자가 동일한 요구 사항을 공유하도록 하세요.
적용 조건 검토
크기, 호스트, 인터페이스, 장착 공간, 동작 조건, 예상 수량을 알려주세요. 모델 도면과 필요한 구성별 점검 사항을 요청하세요.
샘플 및 주문 조건 협의
구성, 샘플 제공 가능 여부, 견적, 납품 일정, 적용 서비스 조건을 확인합니다. 생산을 승인하기 전에 합의한 샘플을 검증하세요.
지원에 필요한 정보 제공
모델명, 주문 번호, 설치 정보와 문제를 보여주는 짧은 영상을 보내주세요. 지원팀에서 연결과 접지를 검토하고 필요한 진단 정보를 요청한 뒤 결과를 함께 확인할 수 있습니다.
납기, 보증 범위, 반품 또는 수리 조건은 개별 견적이나 서비스 사례별로 확인합니다.
EverGlory 지원팀에 문의사양 선정 전 확인
제품 선택에 도움이 되는
자주 묻는 질문.
더 다양한 제품을 비교하려면 다음 시리즈를 살펴보세요: 15.6인치 모니터 시리즈(영어 원본 자료) 또는 21.5인치 모니터 시리즈(영어 원본 자료).
YW01은 모니터인가요, 일체형 컴퓨터인가요?
여기에 기재된 TC 모델은 터치 모니터입니다. 외부 호스트에서 HDMI 또는 VGA로 영상을 받고 USB로 터치 통신을 수행합니다. Android 일체형 구성은 별도 제품군에서 선택해야 합니다.
7가지 크기의 해상도가 모두 1920 × 1080인가요?
아닙니다. 15인치는 1024 × 768, 17·19인치는 1280 × 1024입니다. 15.6·18.5·21.5·23.8인치는 1920 × 1080입니다.
휘도와 동작 온도가 모든 모델에서 같나요?
아닙니다. 명시된 휘도는 모델에 따라 250 또는 350 cd/m²이며, 동작 온도 범위도 다릅니다. 디스플레이 사양을 정할 때 모델 비교표와 해당 데이터시트 페이지를 확인하세요.
YW01 시리즈는 IP67 방수 제품인가요?
제공된 YW01 모델 사양서에는 IP67 등급이 명시되어 있지 않습니다. 전면 패널이나 전체 외함의 방진·방수 성능이 필요하다면 실제 노출 조건을 알려주세요.
모니터에는 무엇이 포함되나요?
모델 사양서에는 터치 모니터 1대, 전원 어댑터 1개, 1.8 m 전원 케이블 1개, 1.5 m HDMI 케이블 1개, 1.5 m USB 케이블 1개가 명시되어 있습니다. 견적 요청 시 필요한 전원 플러그 형식을 확인하세요.
모델 추천을 받으려면 어떤 정보를 보내야 하나요?
희망 화면 크기, 호스트 영상 연결 방식, 장착 방식, 동작 환경, 예상 수량을 알려주세요. 크기가 미정이라면 설치 공간과 인터페이스 요건을 알려주시면 됩니다.
USB 터치에 별도 드라이버가 필요 없으면 모든 운영체제에서 검증된 것인가요?
원본 사양서에는 별도 드라이버 설치가 필요 없는 USB 터치라고 명시되어 있지만, 시험한 운영체제 버전이나 동시 터치 포인트 수는 나와 있지 않습니다. 선택한 컨트롤러와 필요한 터치 동작을 검토할 수 있도록 호스트와 OS 버전을 제공하세요.
공장 영상이 YW01 시리즈의 인증을 입증하나요?
영상은 촬영된 샘플을 대상으로 진행한 EverGlory의 공정을 보여줍니다. YW01의 규정 적합성 확인이 필요하다면 대상 모델, 구성, 시험 조건에 선택한 제품이 포함되는 보고서를 요청하세요. 경영 시스템 인증도 각각 명시된 적용 범위가 있습니다.
납품 확인과 반복 주문을 위해 무엇을 보관해야 하나요?
수령 시 모델 식별 정보, 포장 상태, 합의한 부속품을 확인하고 주문 및 제품 참조 정보를 보관하세요. 반복 주문 시에는 동일한 정식 구성인지 확인하거나 다음 생산 전에 합의된 변경 사항을 검토하세요.
보증이나 반품 요청은 어떻게 처리하나요?
정확한 구성의 견적서에서 적용 범위를 확인하세요. 문제가 발생하면 모델명과 주문 참조 번호, 설치 상세 정보, 짧은 영상을 보내주세요. 진단 안내와 반품 또는 수리 조건은 사례 검토 후 결정됩니다.
프로젝트 상담
프로젝트 요건을 알려주세요.
적합한 선택지를 함께 좁혀갑니다.
첫 평가용 제품부터 계획된 생산 수량까지, 현재 알고 있는 정보로 상담을 시작하세요.
- 모델 및 설치 요건 검토
- 치수 및 관련 문서 요청
- 샘플 제공 가능 여부 및 견적 상담
